Свойства объекта «Окружность»

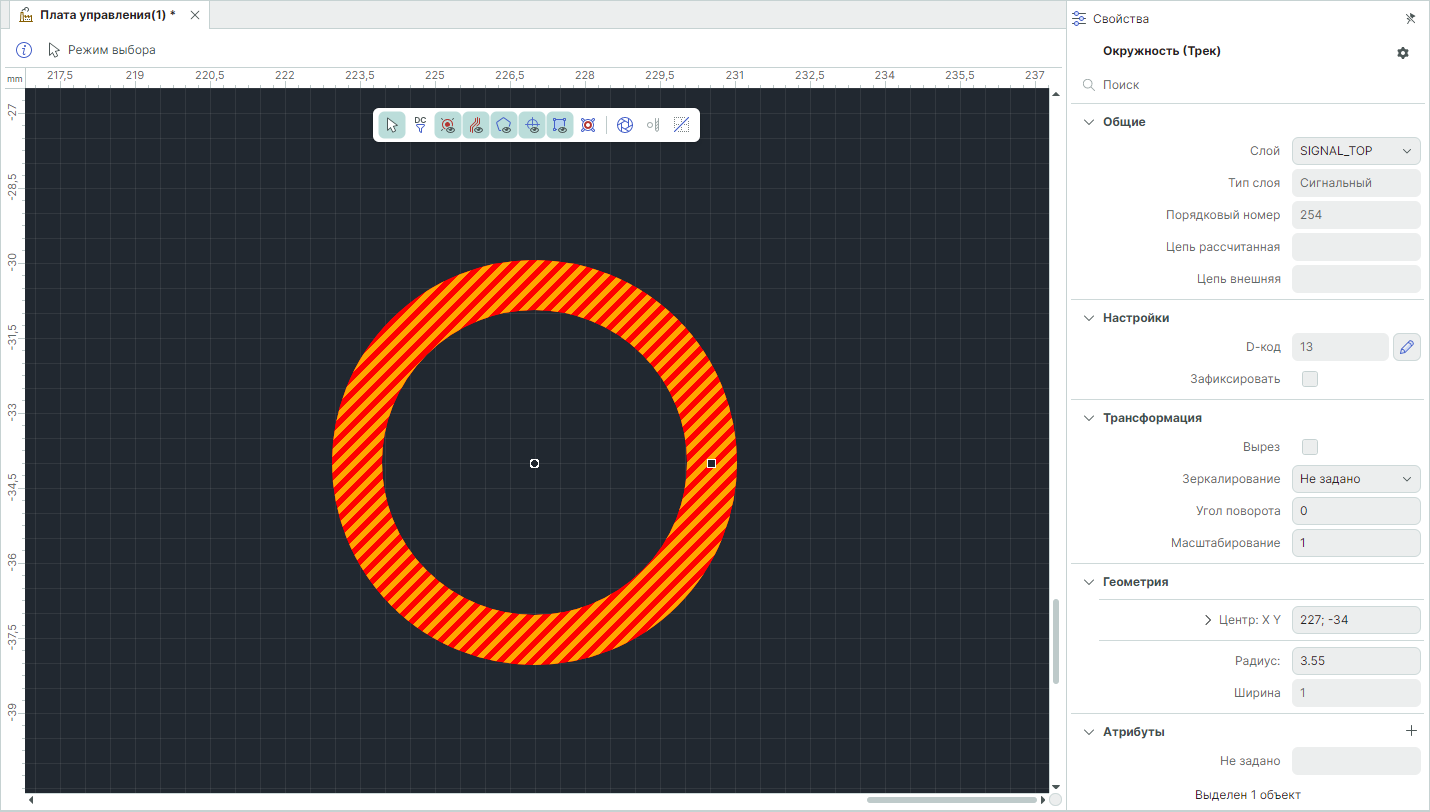

При выделении объекта «Окружность» в панели «Свойства» отобразятся доступные свойства объекта, см. Рис. 1.

Рис. 1 Свойства объекта «Окружность»

Доступные свойства объекта «Окружность».

Группа «Общие»:

• «Слой» – слой, на котором размещена окружность. Выбор слоя осуществляется из выпадающего списка.
• «Тип слоя» – тип слоя, на котором размещена окружность.
• «Порядковый номер» – порядковый номер объекта на слое.

Группа «Настройки»:

• «D-код» – отображение уникального идентификационного номера апертуры, с помощью кнопки возможен переход в окно «Редактор апертур» для изменения апертуры, с помощью которой создан данный объект.
• «Зафиксировать» – установка флага фиксирует объект в графическом редакторе.

Группа «Трансформация»:

• «Вырез» – изменение полярности объекта на отрицательную. Объекты с отрицательной полярностью вырезаются из объектов с положительной полярностью, подробнее см. раздел Полярность.
• «Зеркалирование» – выбор варианта зеркалирования апертуры, с помощью которой создан данный объект, из выпадающего списка.
• «Угол поворота» – ввод значения угла поворота апертуры, с помощью которой создан данный объект.
• «Масштабирование» – ввод значения масштабирования апертуры, с помощью которой создан данный объект.

Группа «Геометрия»:

• «Центр: X Y» – ввод координат центра окружности.
• «Радиус» – значения радиуса окружности. Поле доступно для редактирования.
• «Ширина» – отображение значения ширины объекта. Ширина окружности соответствует размеру апертуры, помощью которой она создана.

Группа «Атрибуты» дополнительная информация об объекте, подробнее о работе с атрибутами см. раздел Работа с атрибутами.

Примечание! Окружность, размещенная на сигнальном слое, является треком, поэтому при отображении свойств такого объекта заголовок панели «Свойства» отображается как «Окружность (Трек)». Если окружность размещена не на сигнальном слое, заголовок панели «Свойства» отображается как «Окружность (Трейс)».
