Свойства объекта «Полигон»¶

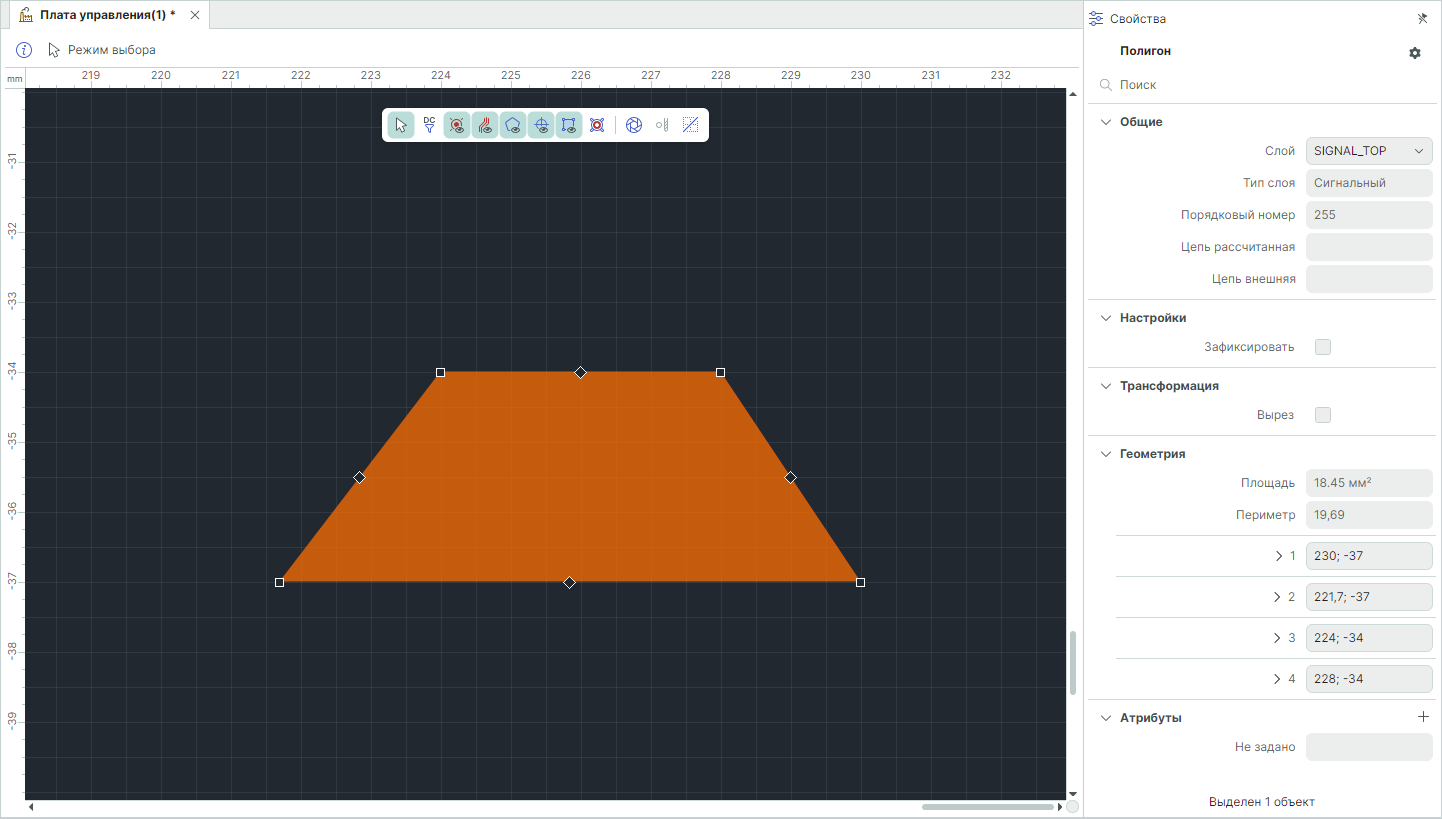

При выделении объекта «Полигон» в панели «Свойства» отобразятся доступные свойства объекта, см. Рис. 1.
Примечание! При нажатии левой кнопкой мыши на полигон будет выбран именно сегмент полигона. Для выбора всего объекта «Полигон» используйте механизм группового выбора (подробнее см. раздел Выбрать) или выберите сегмент и нажмите клавишу «Space».
Доступные свойства объекта «Полигон».
Группа «Общие»:
- «Слой» – слой, на котором размещен полигон. Выбор слоя осуществляется из выпадающего списка.
- «Тип слоя» – тип слоя, на котором размещен полигон.
- «Порядковый номер» – порядковый номер объекта на слое.
Группа «Настройки»:
- «Зафиксировать» – установка флага фиксирует объект в графическом редакторе.
Группа «Трансформация»:
- «Вырез» – изменение полярности объекта на отрицательную. Объекты с отрицательной полярностью вырезаются из объектов с положительной полярностью, подробнее см. раздел Полярность.
Группа «Геометрия»:
- «Площадь» – отображение значения площади объекта.
- «Периметр» – отображение значения периметра объекта (суммарной длины сегментов).
- «Номер вершины» – ввод координат вершины.
Группа «Атрибуты» дополнительная информация об объекте, подробнее о работе с атрибутами см. раздел Работа с атрибутами.
При выделении сегмента полигона в панели «Свойства» отобразятся доступные свойства сегмента. Редактирование свойств сегмента доступно в группе «Геометрия» в виде изменения координат начальной и конечной точек сегмента. Остальные свойства, доступные к редактированию, будут применены ко всему полигону.

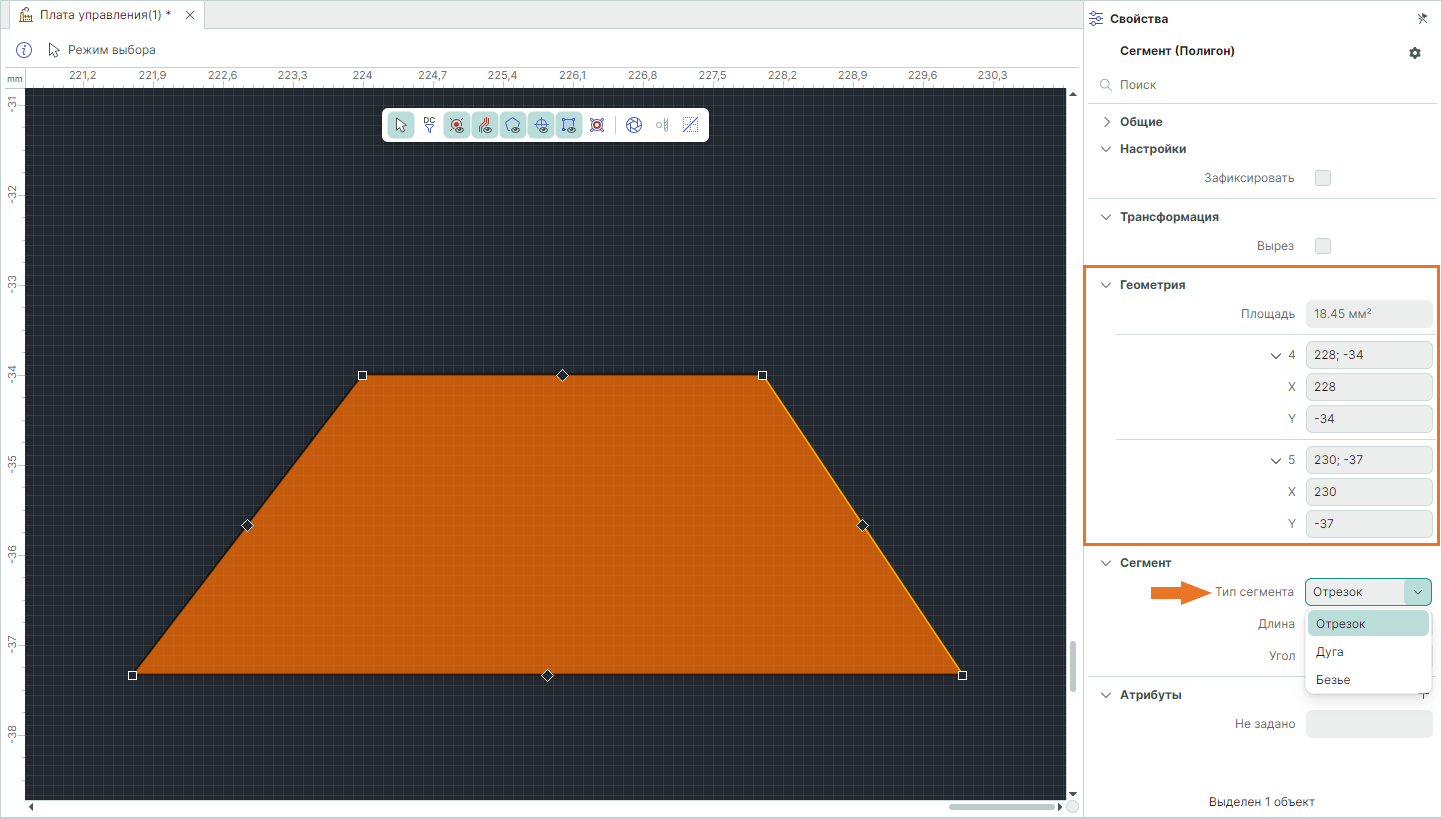

Также для сегментов полигона доступно дополнительное свойство «Тип сегмента», см. Рис. 2.
