Свойства объекта «Трейс»

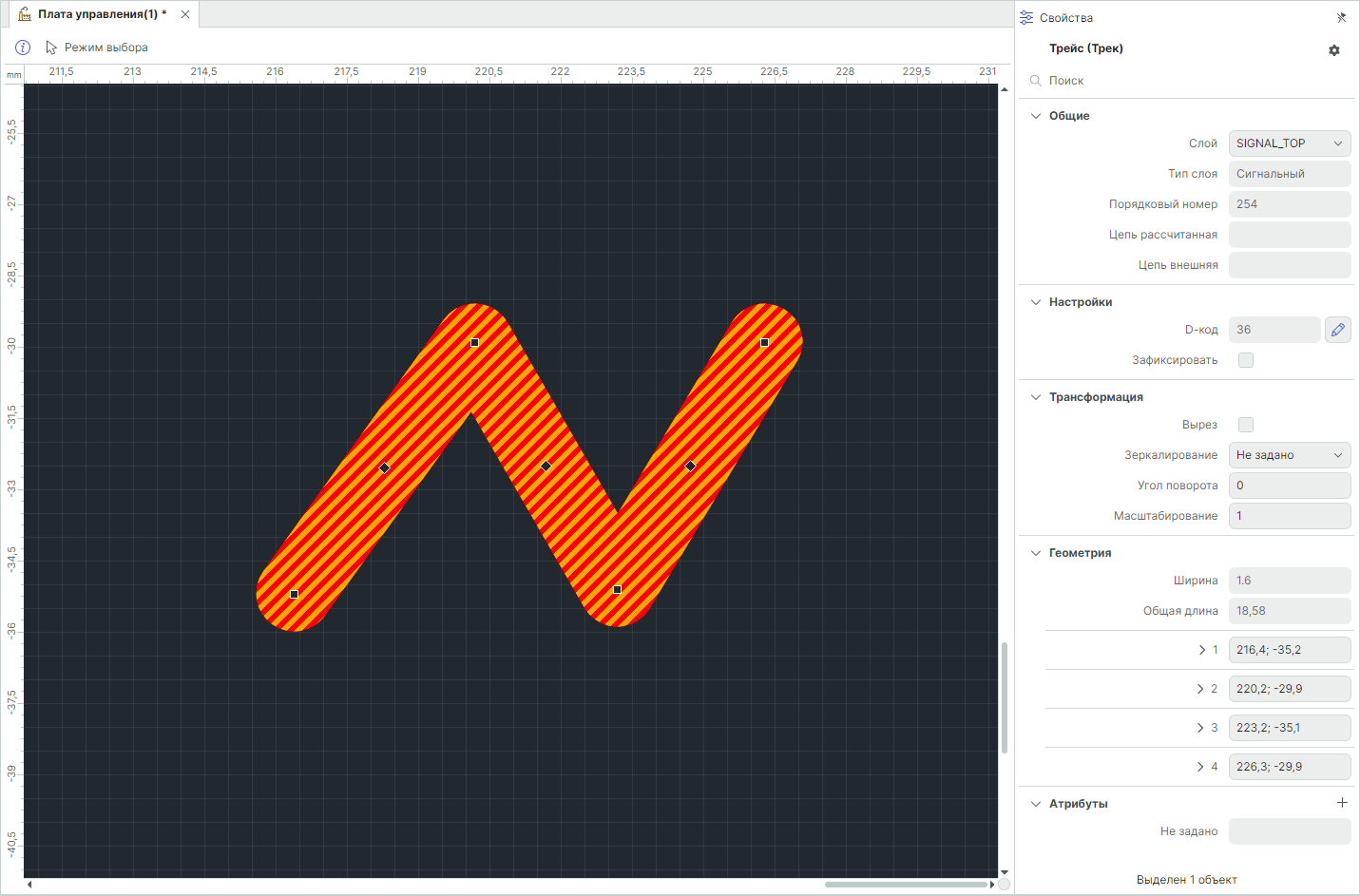

При выделении объекта «Трейс» в панели «Свойства» отобразятся доступные свойства объекта, см. Рис. 1.

Рис. 1 Свойства объекта «Трейс»

Примечание! При нажатии левой кнопкой мыши на сегменте трейса будет выбран именно сегмент. Для выбора всего объекта «Трейс» используйте механизм группового выбора (подробнее см. раздел Выбрать) или выберите сегмент и нажмите клавишу «Space».

Доступные свойства объекта «Трейс».

Группа «Общие»:

• «Слой» – слой, на котором размещен трейс. Выбор слоя осуществляется из выпадающего списка.
• «Тип слоя» – тип слоя, на котором размещен трейс.
• «Порядковый номер» – порядковый номер объекта на слое.

Группа «Настройки»:

• «D-код» – отображение уникального идентификационного номера, с помощью кнопки возможен переход в окно «Редактор апертур» для изменения апертуры, с помощью которой создан данный объект.
• «Зафиксировать» – установка флага фиксирует объект в графическом редакторе.

Группа «Трансформация»:

• «Вырез» – изменение полярности объекта на отрицательную. Объекты с отрицательной полярностью вырезаются из объектов с положительной полярностью, подробнее см. раздел Полярность.
• «Зеркалирование» – выбор варианта зеркалирования апертуры, с помощью которой создан данный объект, из выпадающего списка.
• «Угол поворота» – ввод значения угла поворота апертуры, с помощью которой создан данный объект.
• «Масштабирование» – ввод значения масштабирования апертуры, с помощью которой создан данный объект.

Группа «Геометрия»:

• «Ширина» – отображение значения ширины объекта.
• «Общая длина» – отображение значения длины объекта.
• «Номера начальных и конечных точек сегмента» – ввод координат начальных и конечных точек каждого сегмента.

Группа «Атрибуты» дополнительная информация об объекте, подробнее о работе с атрибутами см. раздел Работа с атрибутами.

Примечание! Трейс, размещенный на сигнальном слое, является треком, поэтому при отображении свойств такого объекта заголовок панели «Свойства» отображается как «Трейс (Трек)». Если трейс размещен не на сигнальном слое, заголовок панели «Свойства» отображается как «Трейс».

При выделении сегмента трейса в панели «Свойства» отобразятся доступные свойства сегмента. Редактирование свойств сегмента доступно в группе «Геометрия» в виде изменения координат начальной и конечной точек сегмента. Остальные свойства, доступные к редактированию, будут применены ко всему трейсу.

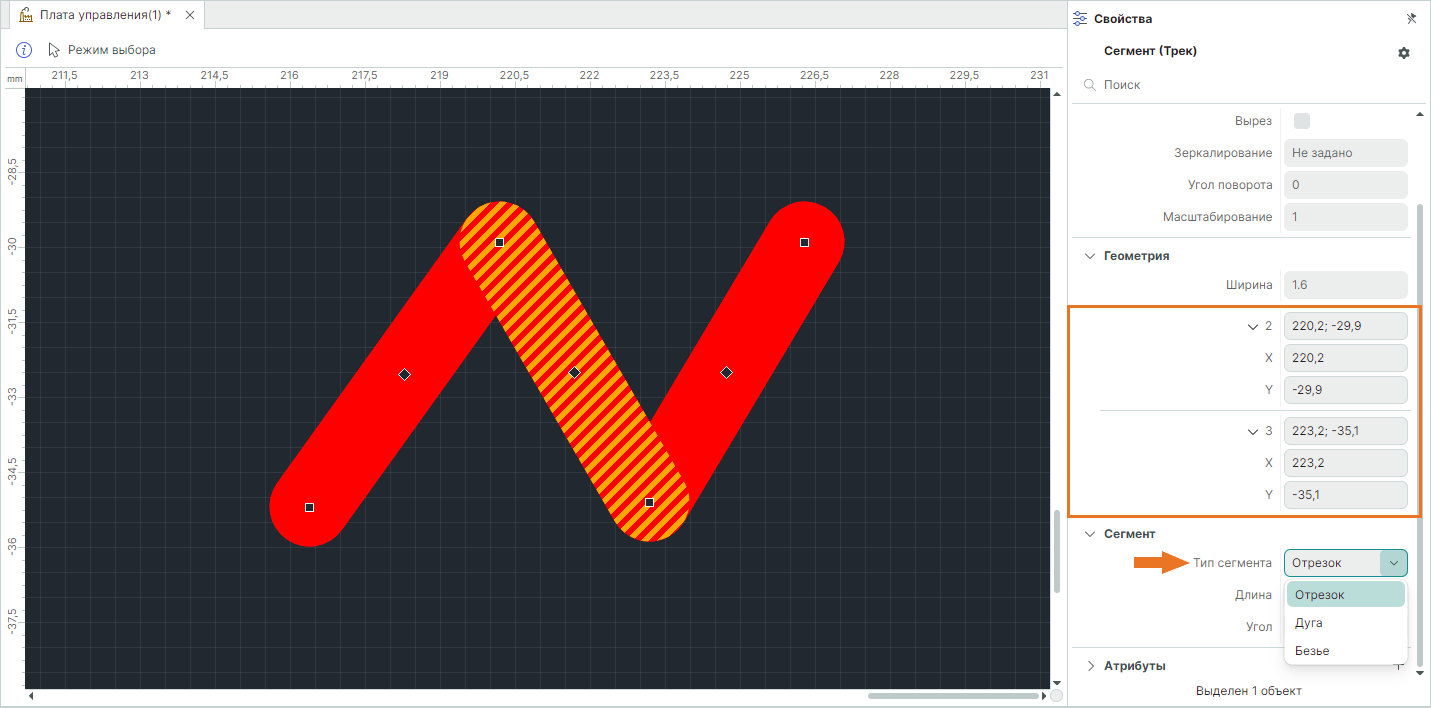

В случае если трейс размещен с использованием апертуры круглой формы, то для сегментов данного трейса доступно изменение типа сегмента, см. Рис. 2.

Рис. 2 Свойства сегмента трейса
