Свойства шин

Свойства шин отображаются и редактируются с помощью панели «Свойства». В панели отображаются свойства выбранного сегмента шины или всей шины (выбор шины и сегментов шины описан в разделе Размещение шин на схеме).
Свойства шины практически не отличаются от свойств цепей. Шины, как и цепи, могут быть выбраны отдельными сегментами и целиком. Шины при размещении на схему именуются автоматически по шаблону «BUS000N», где «000N» – номер шины. Подробное описание свойств см. в разделе Свойства цепей.

Примечание! Описание процедуры изменения шаблона имени представлено в разделе Шаблон имени цепи.

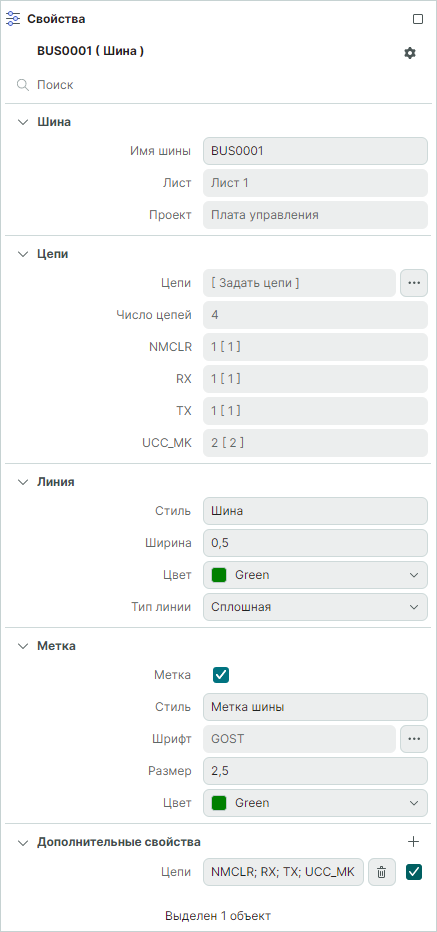

Общий вид панели «Свойства» шин представлен на Рис. 1.

Рис. 1 Свойства шины

Изменение имени шины применяется ко всем фрагментам шины одновременно, т.е. при изменении имени шина переименуется целиком. Если отдельный фрагмент нужно представить в виде новой шины, то его придется удалить и на его месте разместить новую шину.
Переименование шины производится следующими способами:

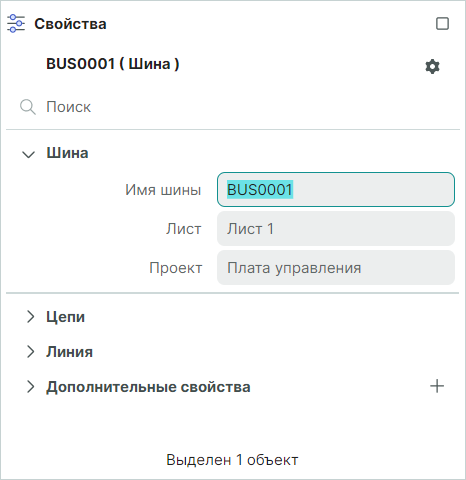

• В пункте «Имя шины» в панели «Свойства», см. Рис. 2.

Рис. 2 Переименование шины из панели «Свойства»

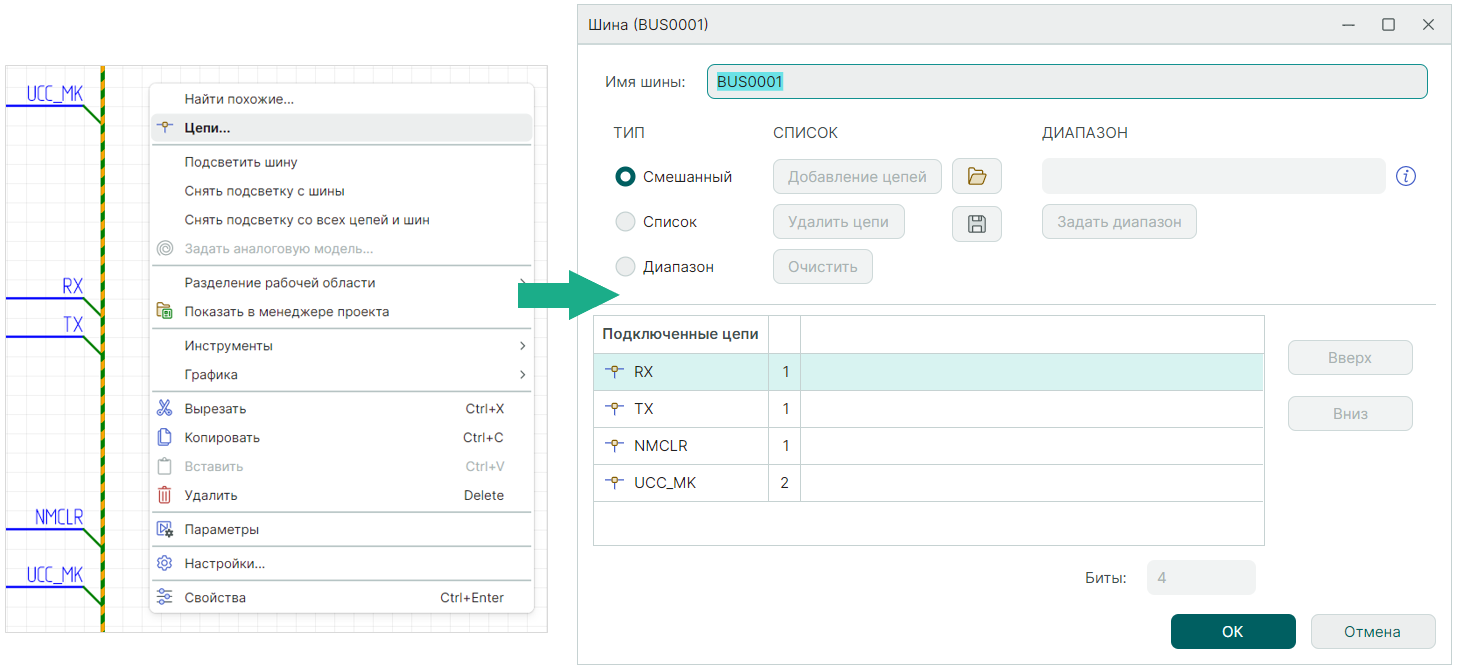

• Из контекстного меню шины. Для этого в контекстном меню выберите пункт «Цепи» и в появившемся окне «Шина» введите новое имя в строке «Имя шины», см. Рис. 3.

Рис. 3 Переименование шины в окне «Шина»

Важно! Если новое имя шины совпадает с именем ранее размещенной шины, то при этом произойдет объединение шин (с учетом цепей, входящих в шину). Будьте внимательны – данное действие нельзя отменить!

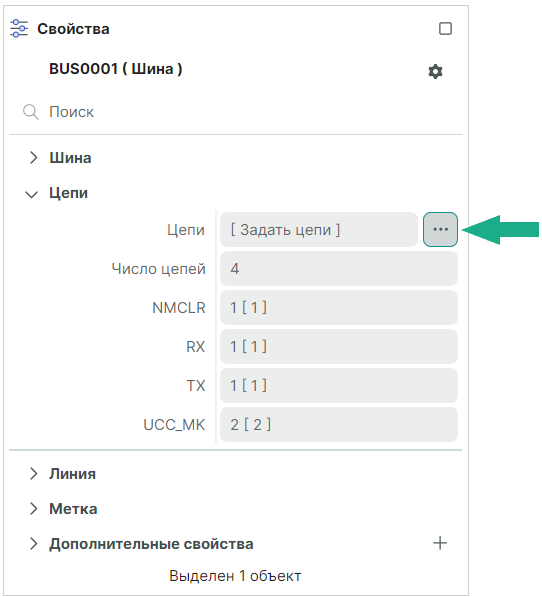

• Из пункта «Цепи» на панели «Свойства». Для этого нажмите на кнопку , см. Рис. 4.

Рис. 4 Переход в окно «Шина»

На экране отобразится окно редактирования списка цепей, входящих в шину (подробнее см. раздел Цепи в шинах).
