Общие сведения о взаимодействии цепей и шин

Основное назначение шины – это объединение нескольких цепей. Таким образом, настройка списка цепей, которые входят в шину, является главной задачей при работе с шинами.
В данном разделе предполагается, что шина уже размещена на схеме (о размещении шины см. раздел Размещение шин на схеме). При размещении шины на схеме список цепей, подключенных к шине, пуст. В разделе описаны различные варианты заполнения и редактирования списка цепей, подключенных к шине.
Список цепей, входящих в шину, создается на основе списка цепей, которые присутствуют на схеме, или планируется к добавлению на схему (см. раздел Шина и цепи, расположенные на схеме).
Для шины задается список цепей, которые должны в нее войти, при этом в список соединений добавляются новые цепи, которые еще не размещены на схеме (см. раздел Создание новых цепей при работе с шиной).

Примечание! Подключения в шине должны быть парными – вход и выход.

Список цепей, подключенных к шине, отображается в панели «Свойства» (см. раздел Свойства Шин). Также список цепей можно открыть в более развернутом представлении в виде отдельного окна редактора. Его можно запустить с помощью панели «Свойства» → «Цепи» → символ «•••» или с помощью пункта «Цепи…» контекстного меню шины, см. Рис. 1.

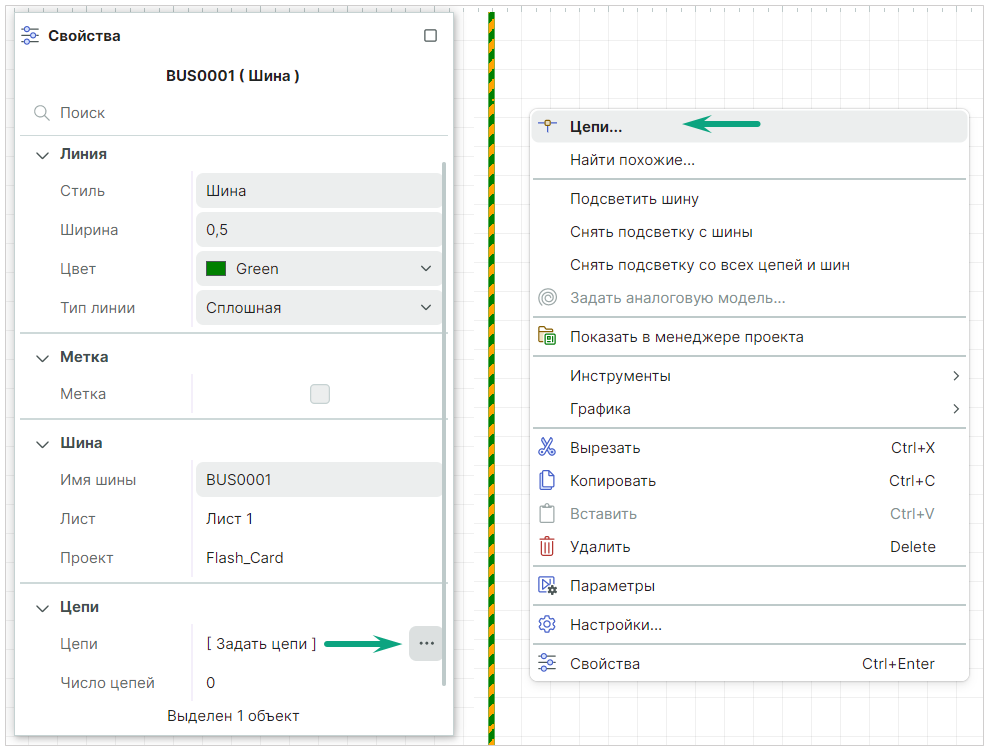

Рис. 1 Вызов редактора списка цепей шины

Общий вид окна со списком цепей, входящих в шину, представлен на Рис. 2.

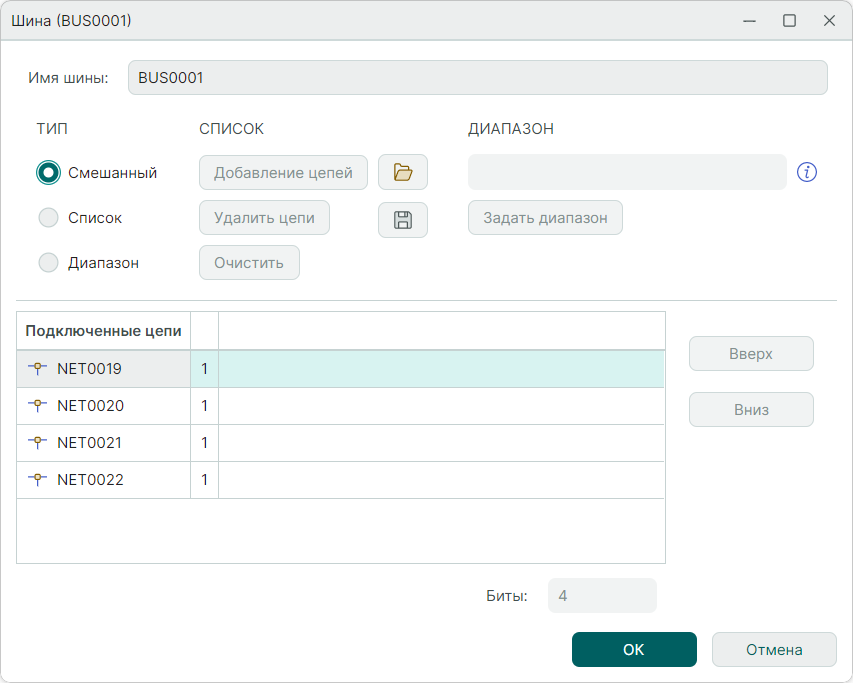

Рис. 2 Окно «Шина»

В заголовке окна отображается имя редактируемой шины.
В левом верхнем углу расположен переключатель режимов работы с цепями, который устанавливает режим работы с конкретной шиной.
В центральной части окна в таблице отображается список цепей, подключенных к шине, где в левом столбце отображается имя цепи, в правом – количество подключений к шине (общее количество точек входа/выхода цепи).
В нижней части окна в поле «Биты» указывается количество цепей, входящих в шину.
Для редактирования списка подключенных к шине цепей доступны следующие режимы:

• «Смешанный». Этот режим используется для работы с цепями, расположенными на схеме, см. раздел Шина и цепи, расположенные на схеме. При добавлении шины на схему в редакторе цепей установлен режим «Смешанный».
• «Список». Этот режим используется для работы с цепями, расположенными на схеме, см. раздел Шина и цепи, расположенные на схеме. Кроме того, существует возможность создания новых цепей с помощью этого режима, см. раздел Дополнительные возможности при работе с шиной.
• «Диапазон». Этот режим используется для создания новых цепей, см. раздел Создание новых цепей при работе с шиной. Тем не менее, с помощью этого режима можно использовать цепи, уже расположенные на схеме см. раздел Дополнительные возможности при работе с шиной.
