Термобарьеры

На плате также могут быть размещены термобарьеры и отступы от металлизации для контактных площадок. При этом на плате используются термобарьеры и отступы круглой формы.
Термобарьеры других форм могут быть заданы только при создании контактной площадки.
Для настройки формы термобарьеров и отступов:
1. Включите расширенный режим, отметив флагом чек-бокс «Расширенный режим».
2. Перейдите к параметру «THERMAL», который отвечает за установку термобарьера, см. Рис. 1.

Рис. 1 Выбор параметра «THERMAL» для установки термобарьера

3. Выберите форму термобарьера из существующего перечня в правой части окна или из выпадающего списка, см. Рис. 2.

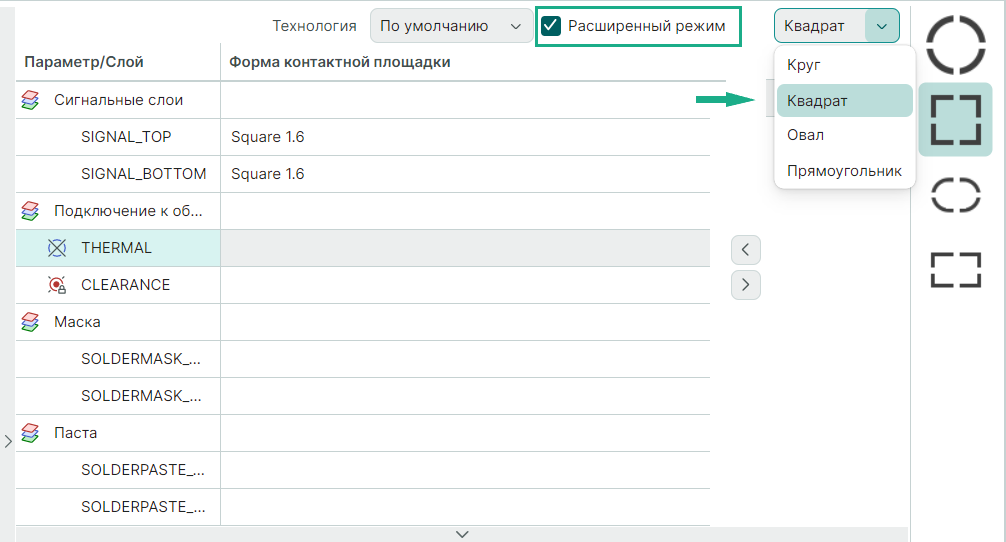

Рис. 2 Выбор формы термобарьера

Для выбора доступны следующие формы: круг, квадрат, овал, прямоугольник.
Задайте параметры фигуры термобарьера, см. Рис. 3.

Рис. 3 Задание параметров термобарьера

Примечание! Как и для других слоев при установке параметров термобарьера могут быть использованы разные единицы измерения и установлено смещение термобарьера относительно центра контактной площадки, см. раздел Создание формы контактной площадки.

4. Добавьте сформированную форму термобарьера в параметр «THERMAL», нажав , см. Рис. 4.

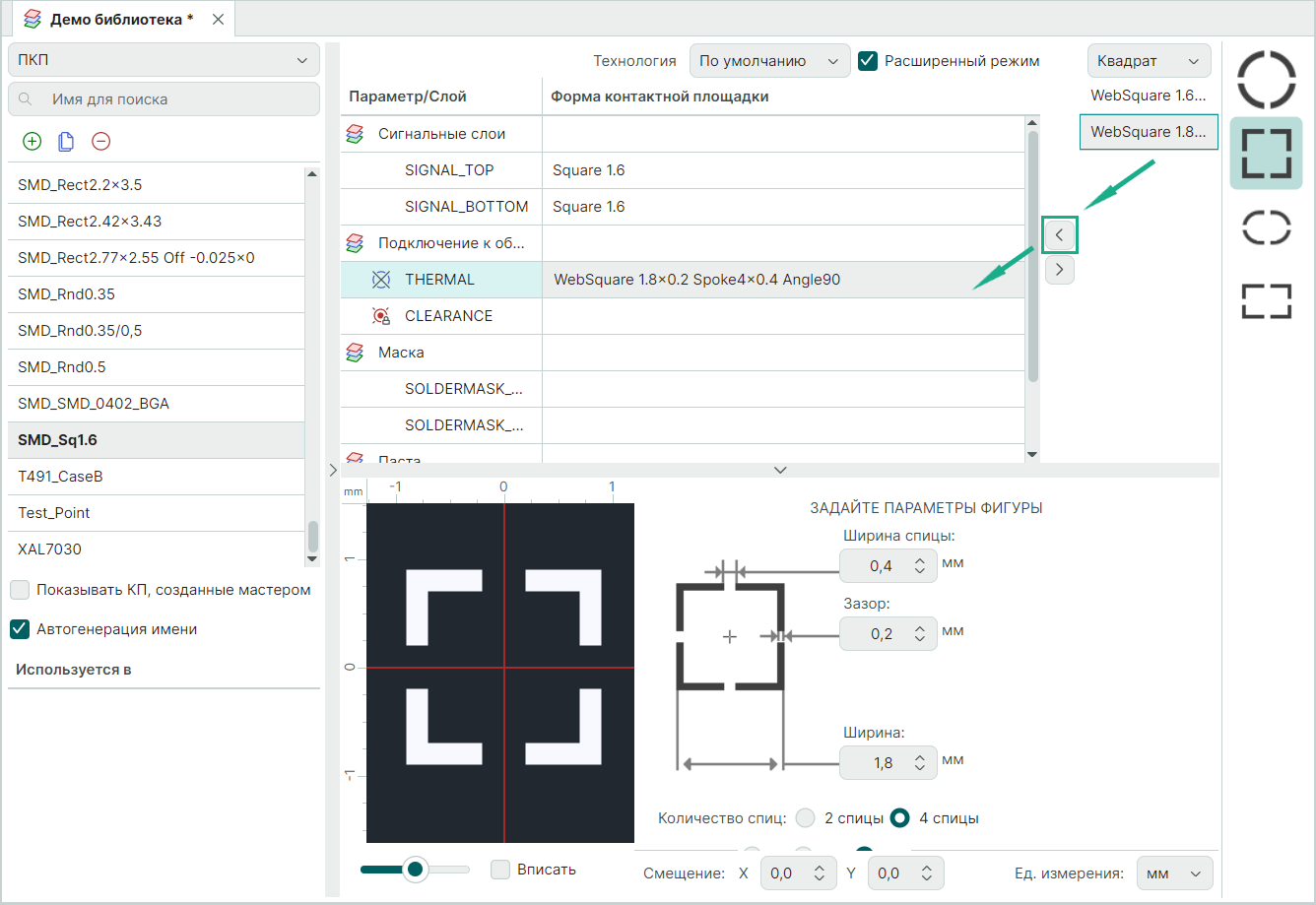

Рис. 4 Добавление формы термобарьера на слой контактной площадки

Важно! Добавление фигуры в поле «THERMAL» целесообразно в случае, если требуется, чтобы КП изменяла свою форму при подключении к области металлизации. Аналогично для поля «CLEARANCE» при обтекании КП областью металлизации без подключения.Если изменение формы КП не требуется, то данные поля рекомендуется оставить незаполненными. В таком случае подключение КП к области металлизации и обтекание будут производиться согласно настройкам для стиля области металлизации в редакторе платы без изменения фигуры самой КП.

Помимо создания новых форм термобарьеров добавлять можно уже используемые формы, сохраненные в списке готовых форм.
Зазор между контактной площадкой и областью металлизации определяется параметром «CLEARANCE».
Настройка параметра «CLEARANCE» осуществляется по аналогии с настройкой параметра «THERMAL».

Примечание! Параметр «CLEARANCE» имеет аналог среди правил проектирования (подробнее см. Редактор правил), поэтому при создании печатной платы следите, чтобы установленные значения не противоречили друг другу.
