Трассировка сигналов группы выравнивания

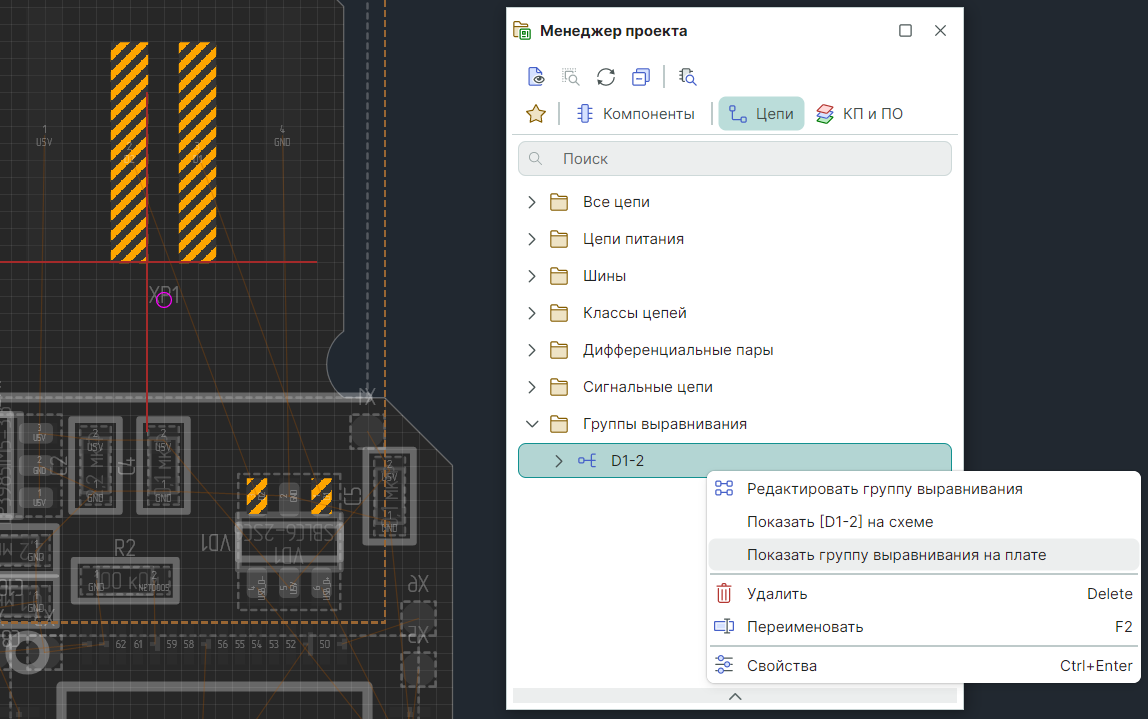

Для быстрого перехода к контактам на плате, которые входят в группу выравнивания, в панели «Менеджер проекта» из контекстного меню выберите пункт «Показать группу выравнивания на плате». Контактные площадки, входящие в сигналы группы, будут подсвечены, см. Рис. 1.

Рис. 1 Навигация к контактам группы выравнивания

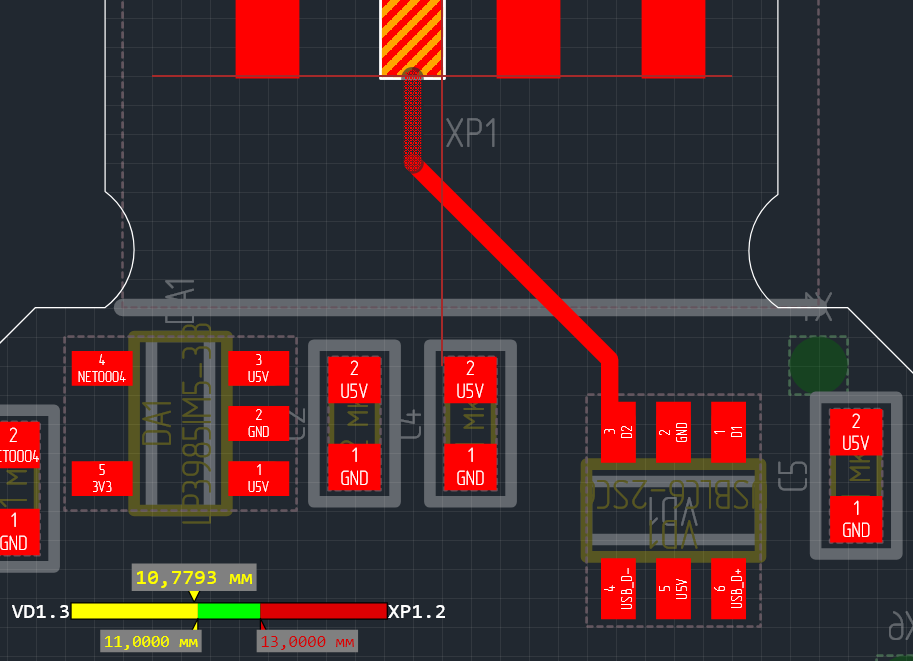

После активации инструмента прокладки трека и старта с первой контактной площадки в левом нижнем углу окна отображается индикатор выравнивания длин, см. Рис. 2.

Рис. 2 Индикация выравниваня длин

Примечание! Отображение индикатора выравнивания включается в панели управления, подробнее см. раздел Примеры индикаторов.

Важно! Индикатор отображает допустимые значения для текущего сегмента прокладываемого трека, а не для всей длины трека.
