Примеры индикаторов

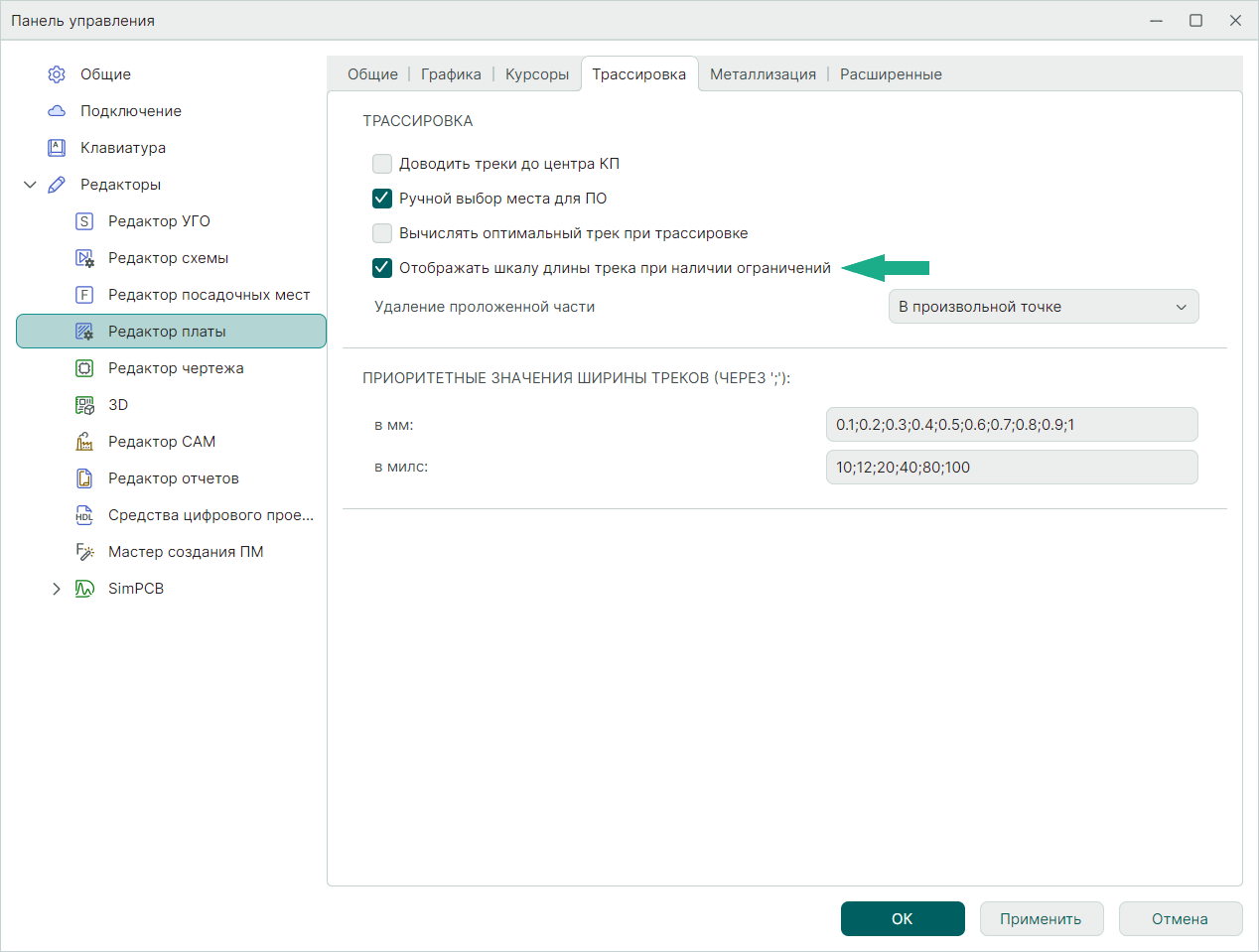

Для включения отображения индикатора перейдите «Файлы» → «Настройки» → «Панель управления» → «Редактор печатных плат» → «Трассировка» и установите флаг в чек-бокс «Отображать шкалу длины при наличии ограничений», см. Рис. 1.

Рис. 1 Включение отображения индикаторов

При трассировке сигнала пользователь в интерактивном режиме видит один или несколько индикаторов выравнивания длин. Несколько индикаторов могут отображаться для треков, которые входят в несколько сигналов (один источник и несколько приемников сигнала) или входят в группу выравнивания.

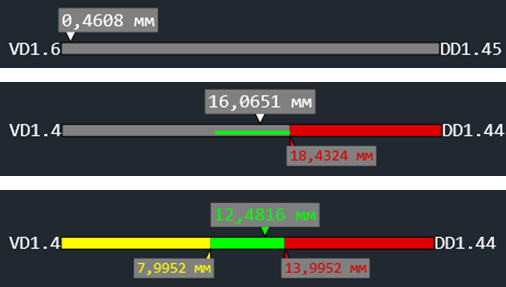

Ниже даны примеры нескольких базовых индикаторов, см. Рис. 2.

Рис. 2 Примеры индикаторов

• Верхний указатель – отображает текущую длину сегмента трека.
• Нижние указатели – отображают допустимый диапазон.
• Серая зона – длина трека не может быть рассчитана по причинам: не завершена трассировка всего трека, а также если в правилах проектирования задано слишком много перекрестных взаимоисключающих условий (например, если один сигнал входит в несколько групп выравнивания с разными допусками на задержку сигнала).
• Желтая зона – следует увеличить задержку сигнала.
• Зеленая зона – задержка сигнала в пределах допуска.
• Красная зона – следует уменьшить задержку сигнала.

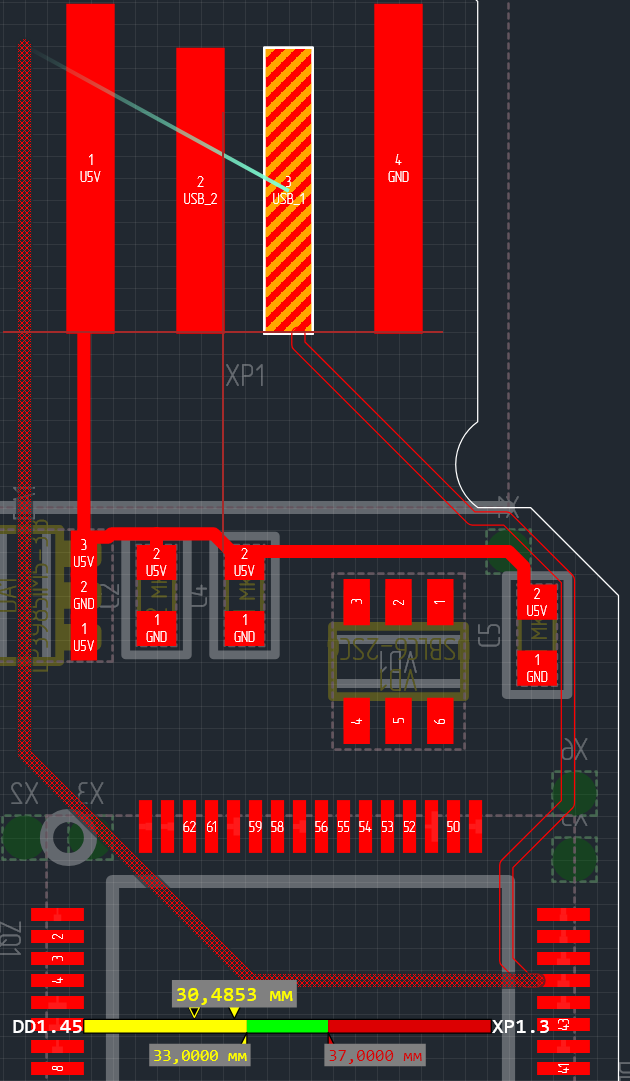

Если в настройках редактора печатных плат для трассировки установлен флаг в чек-боксе «Файлы» → «Настройки» → «Панель управления» → «Редактор печатных плат» → «Трассировка» → «Вычислять оптимальный трек при трассировке», индикатор будет выглядеть как на Рис. 3.

Рис. 3 Вид индикатора при включенной опции «Вычислять оптимальный трек при трассировке»

При включенной опции «Вычислять оптимальный трек при трассировке» на индикаторе появится дополнительный верхний указатель (не заполненный цветом), он отображает длину сегмента трека, которая соответствует вычисляемому оптимальному треку.
Запустив DRC-проверку для последней построенной трассы, можно увидеть, насколько она соответствует заданным правилам выравнивания.

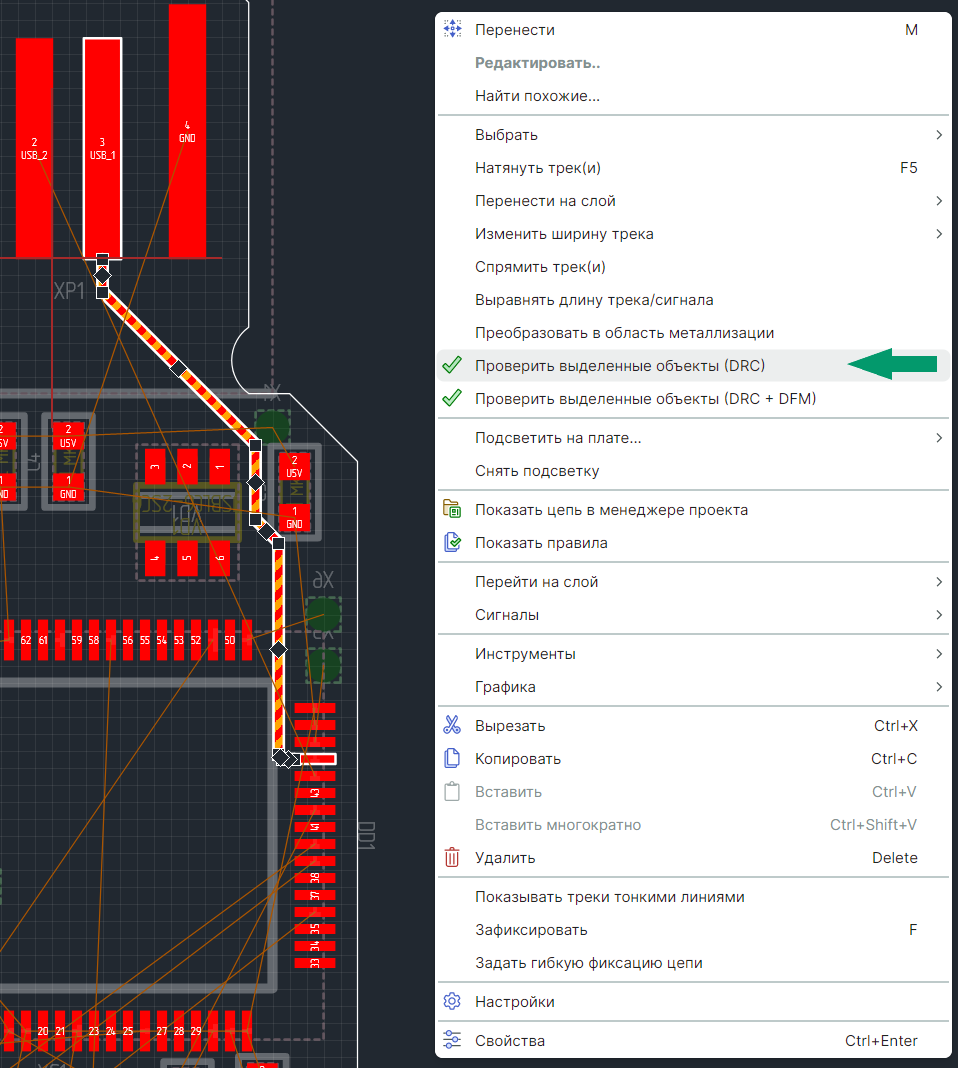

Необязательно запускать DRC-проверку для всей платы, достаточно проверить только выделенный объект, см. Рис. 4.

Рис. 4 Проверка выделенного объекта

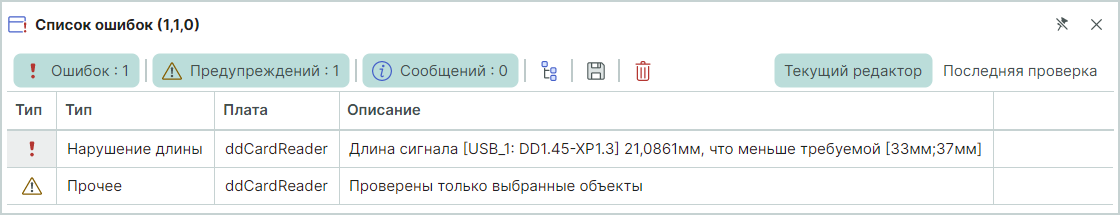

После проверки в окне «Список ошибок» появится запись о нарушении, см. Рис. 5.

Рис. 5 Запись о нарушениях в окне «Список ошибок»

При необходимости длину трека можно увеличить с помощью размещения меандра на одном из сегментов трека.

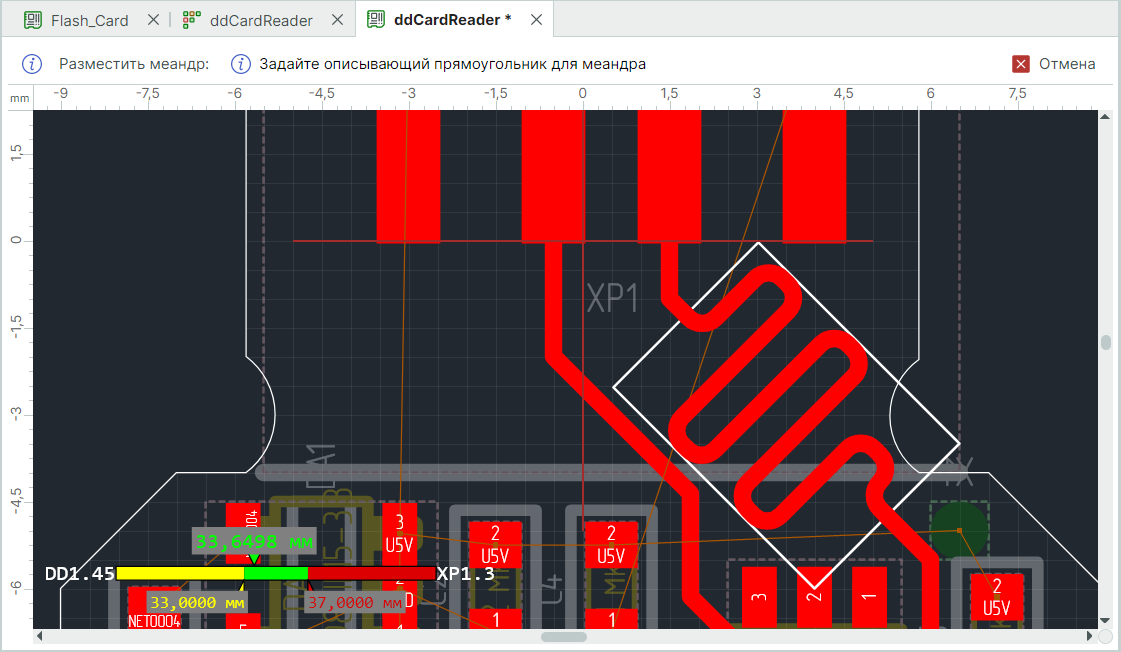

Запустив инструмент формирования меандра, постройте его на одном из сегментов трека, см. Рис. 6.

Рис. 6 Построение меандра на одном из сегментов трека

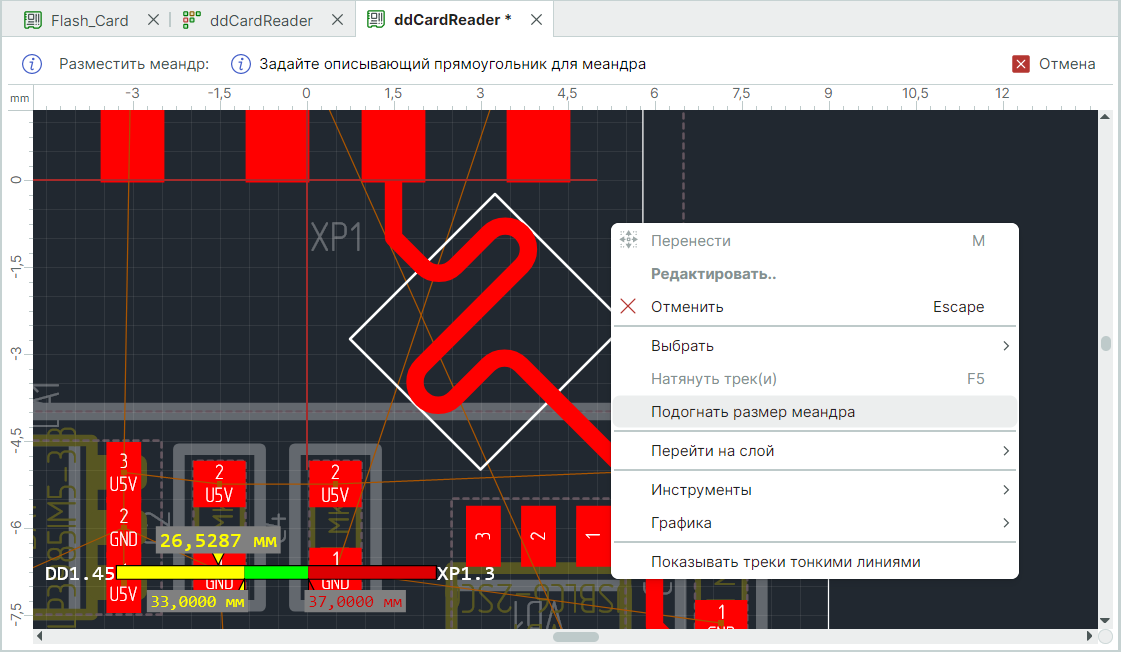

При необходимости воспользуйтесь инструментом «Подогнать размер меандра», доступным из контекстного меню в процессе размещения меандра, см. Рис. 7.

Рис. 7 Вызов инструмента «Подогнать размер меандра»
