Установка портов

Размещение блочных портов может быть осуществлено следующими способами:

  • С помощью инструмента размещения портов.
  • По аналогии с портами питания и соединения.

Размещение c помощью инструмента размещения портов
Блочные порты размещаются с помощью инструмента «Разместить блочный порт». Вызов инструмента осуществляется из главного меню программы «Разместить» → «Блочный порт», также инструмент доступен на панели инструментов «Схема», см. Рис. 1.

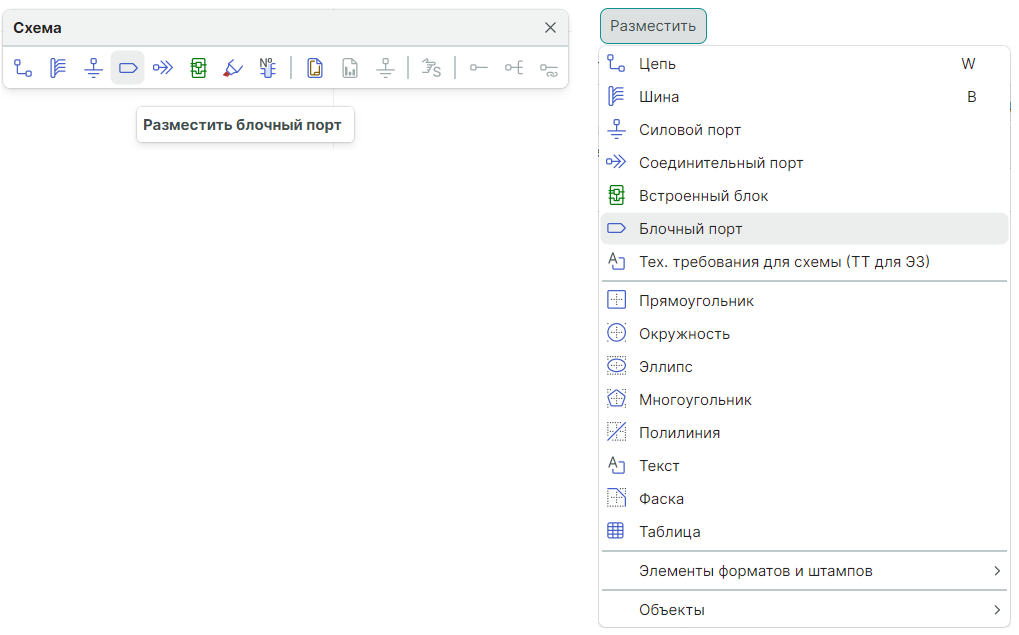

Рис. 1 Вызов инструмента «Разместить блочный порт»
Рис. 1 Вызов инструмента «Разместить блочный порт»

Чтобы разместить блочный порт:
1. Запустите инструмент «Разместить блочный порт».
2. Установите настройки размещаемого блочного порта в окне «Разместить блочный (иерархический) порт, см. Рис. 2.

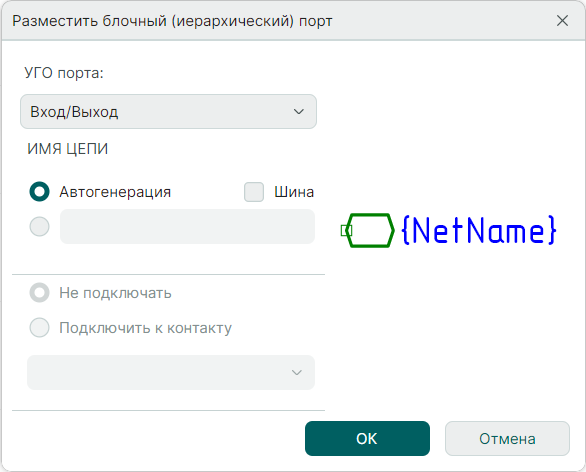

Рис. 2 Окно «Разместить блочный (иерархический) порт»
Рис. 2 Окно «Разместить блочный (иерархический) порт»

По умолчанию УГО блока имеет три типа:

  • Вход;
  • Вход/Выход;
  • Выход.

В правой части окна расположена зона предварительного просмотра УГО блока.
3. Выберите УГО порта (Вход, Вход/Выход, Выход), при помощи выпадающего списка, нажав «» в строке «УГО порта».
4. Установите переключатель, который позволяет создавать новую цепь/шину при размещении порта (положение «Автогенерация»), либо сразу включите размещаемый порт в состав какой-либо цепи/шины (положение «Шина»).

Примечание! При автогенерации название цепей/шин будет генерироваться автоматически. В другом положении есть возможность задать имя цепи/шины (пустая строка), см. Рис. 3. При этом можно задать имя цепи/шины, которая уже создана для схемы блока.

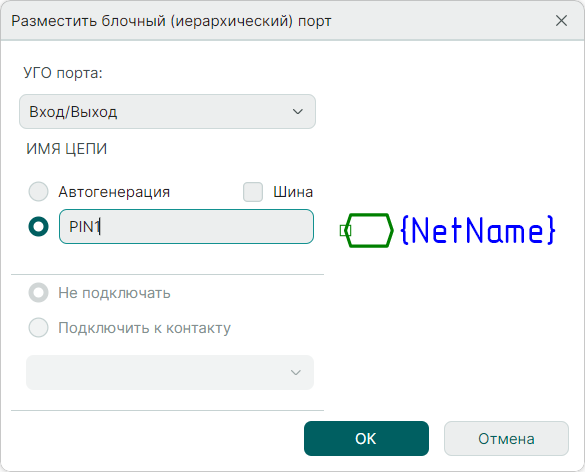

Рис. 3 Имя цепи для размещаемого блочного порта
Рис. 3 Имя цепи для размещаемого блочного порта
  1. Нажмите кнопку «ОК», расположенную в нижней части окна, и выберите на схеме блока место, в котором следует разместить порт, см. Рис. 4. При перемещении курсора по схеме отображается возможный вид размещаемого порта.

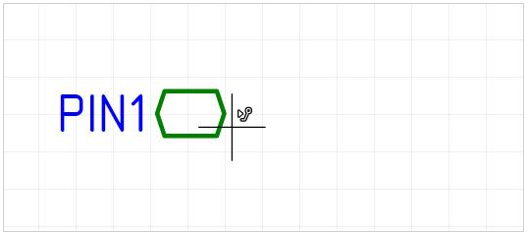

Рис. 4 Размещение блочного порта на схеме блока
Рис. 4 Размещение блочного порта на схеме блока
  1. Разместите порт на схеме, см. Рис. 5. Положение порта будет зафиксировано, после этого активируется размещение цепи/шины. Размещение цепи/шины осуществляется стандартными способами.

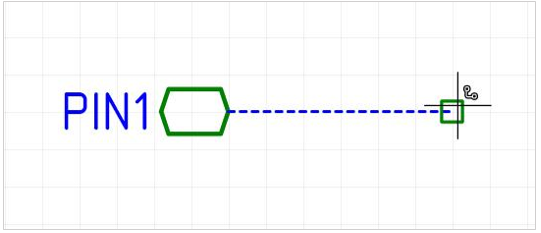

Рис. 5 Размещение цепи от порта
Рис. 5 Размещение цепи от порта

При размещении порта возможно размещение вывод на вывод, по аналогии с радиодеталями (см. раздел Размещение радиодеталей с созданием новых цепей).

Размещение портов на свободных окончаниях цепей
Блочные порты могут быть размещены по аналогии с портами питания и соединения, см. раздел Порты. Чтобы разместить блочный порт на свободном окончании цепи, выполните следующие действия:
1. Выберите свободное окончание цепи, вызовите контекстное меню и выберите пункт «Преобразовать в блочный порт», см. Рис. 6.

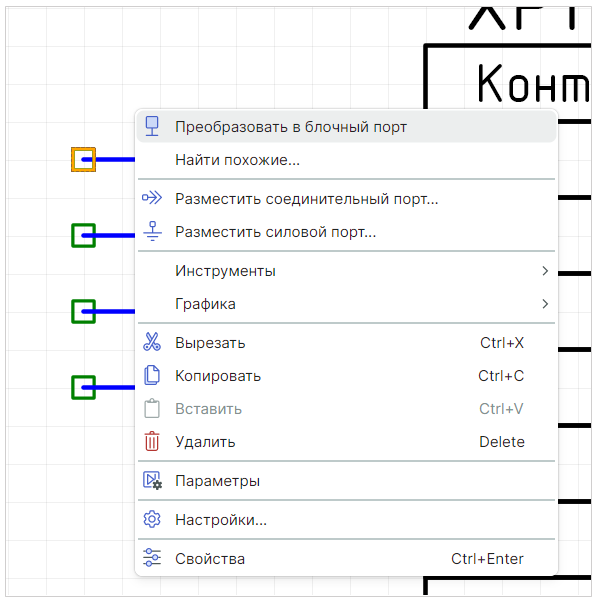

Рис. 6 Размещение блочного порта на свободном окончании цепи
Рис. 6 Размещение блочного порта на свободном окончании цепи

На экране отобразится окно «Разместить блочный (иерархический) порт», см. Рис. 7.

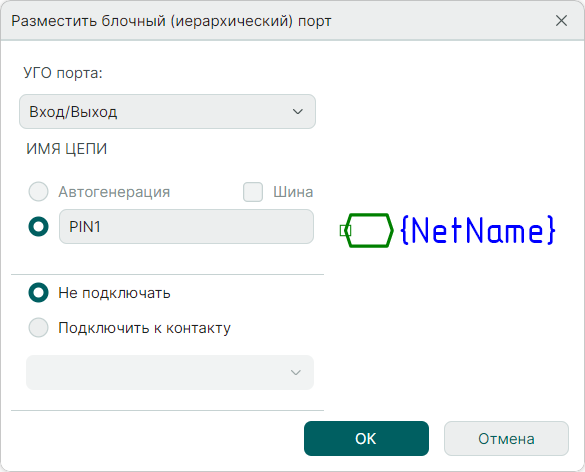

Рис. 7 Окно «Разместить блочный порт»
Рис. 7 Окно «Разместить блочный порт»
  1. В поле «УГО порта» выберите графическое обозначение функции создаваемого порта (вывода УГО блока). Среди обозначений функций доступны следующие обозначения: «Вход», «Выход» и «Вход/Выход» (для обозначения вывода, функционирующего в обоих направлениях).
  2. Сопоставьте блочный порт с выводом УГО блока. Данное действие доступно только в том случае, если для УГО блока были созданы выводы. Для сопоставления порта и вывода установите переключатель в положение «Подключить к контакту» и с помощью выпадающего списка выберите нужный вывод УГО блока, см. Рис. 8.

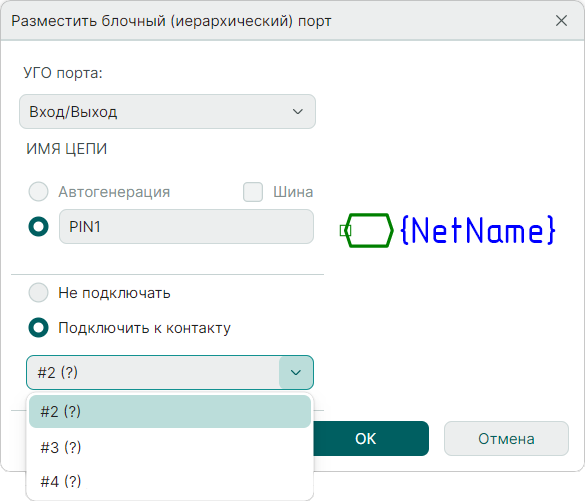

Рис. 8 Сопоставление блочного порта с выводом УГО блока
Рис. 8 Сопоставление блочного порта с выводом УГО блока
  1. Нажмите кнопку «ОК», расположенную в правой нижней части окна, для завершения размещения порта или кнопку «Отмена» для отмены действий.
