Вскрытие маски для электроконтроля¶
Правило «Вскрытие маски для электроконтроля» обеспечивает проверку правильности вскрытия маски по отношению к щупам электроконтроля. С помощью DRC-проверки в системе сопоставляются точки касания электротестера (щупа) и места вскрытия маски. Точки установки щупа электроконтроля определяются на основе списка внешних (загруженных) цепей.
Примечание! Описание процесса загрузки файлов электроконтроля представлено в разделах Загрузка файла электроконтроля (IPC-D-356A) и Загрузка файла электроконтроля (IPC-D-356B).

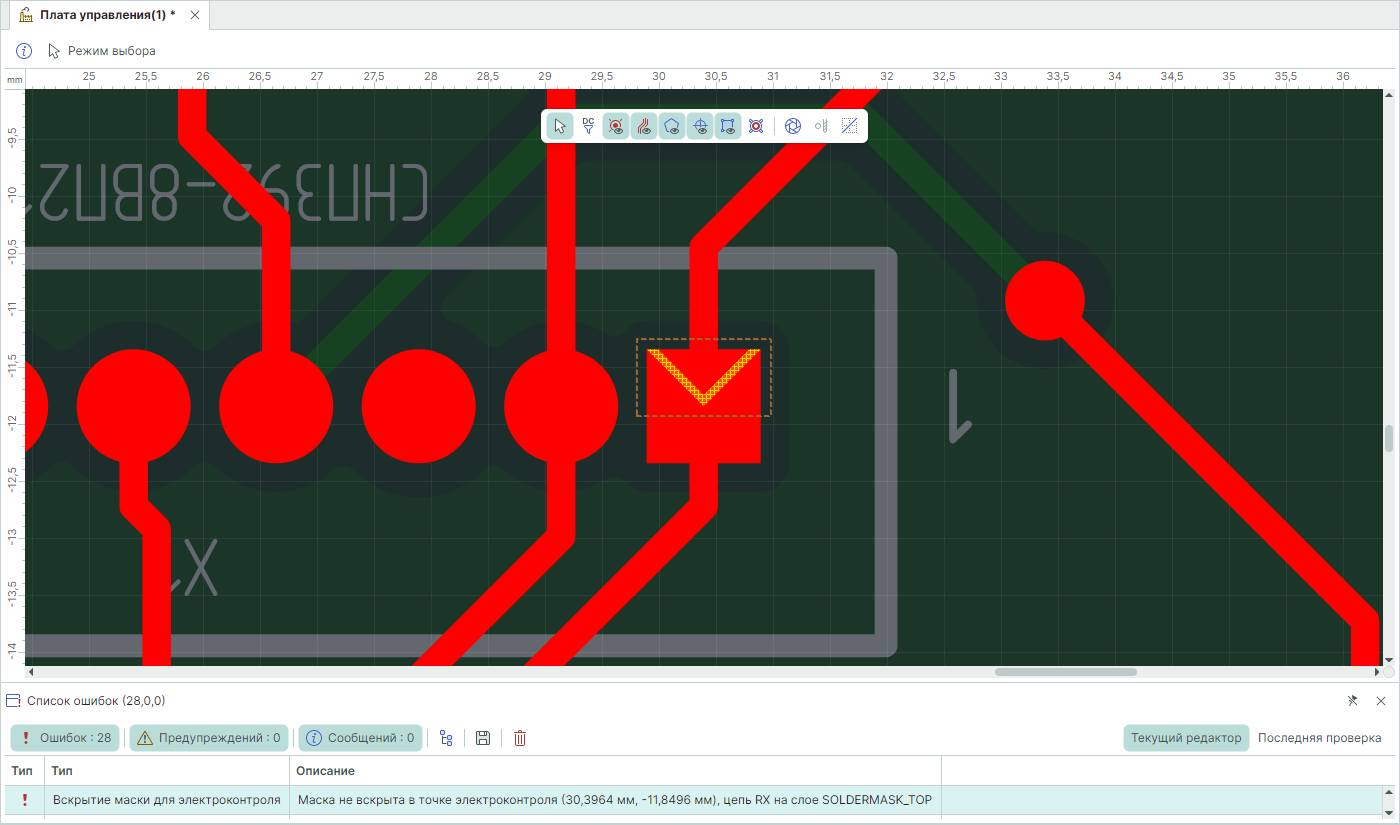

На Рис. 1 представлен пример нарушения – отсутствия вскрытия маски в точке установки щупа электроконтроля.
