Выравнивание фаз треков диффпары

На практике из-за ограничений, накладываемых расположением и геометрией контактных площадок компонентов и переходных отверстий, а также наличия поворотов, строгая симметричность проводников дифференциальной пары труднореализуема, что приводит к различию величины задержек сигналов пары.
Для выравнивания фаз треков внутри дифференциальной пары и синхронизации приема сигнала приемником используется инструмент «Выравнять фазы диффпарного трека».
При использовании инструмента «Выравнять фазы диффпарного трека» система автоматически размещает меандр в треке меньшей длины.
Для корректной работы инструмента «Выравнять фазы диффпарного трека» предварительно на этапе создания диффпары необходимо определить направления сигналов диффпары.
Условием автоматического размещения меандра является соблюдение правил ширины зазора между сегментом трека, в который размещается меандр, и другими элементами платы.
При несоблюдении условий размещения меандра отображается сообщение о недопустимости автоматического размещения меандра при заданных условиях, см. Рис. 1.

Рис. 1 Предупреждение о невозможности автоматического выравнивания

Для выравнивания фаз треков внутри дифференциальной пары:
1. Выделите на печатной плате дифференциальную пару или сегмент дифференциальной пары.
2. Из контекстного меню выберите пункт «Выравнять фазы диффпарного трека», см. Рис. 2.

Рис. 2 Выравнивание фаз диффпары

3. В результате автоматического выравнивания фаз дифференциальной пары будет размещен меандр(ы) на треке меньшей длины, см. Рис. 3.

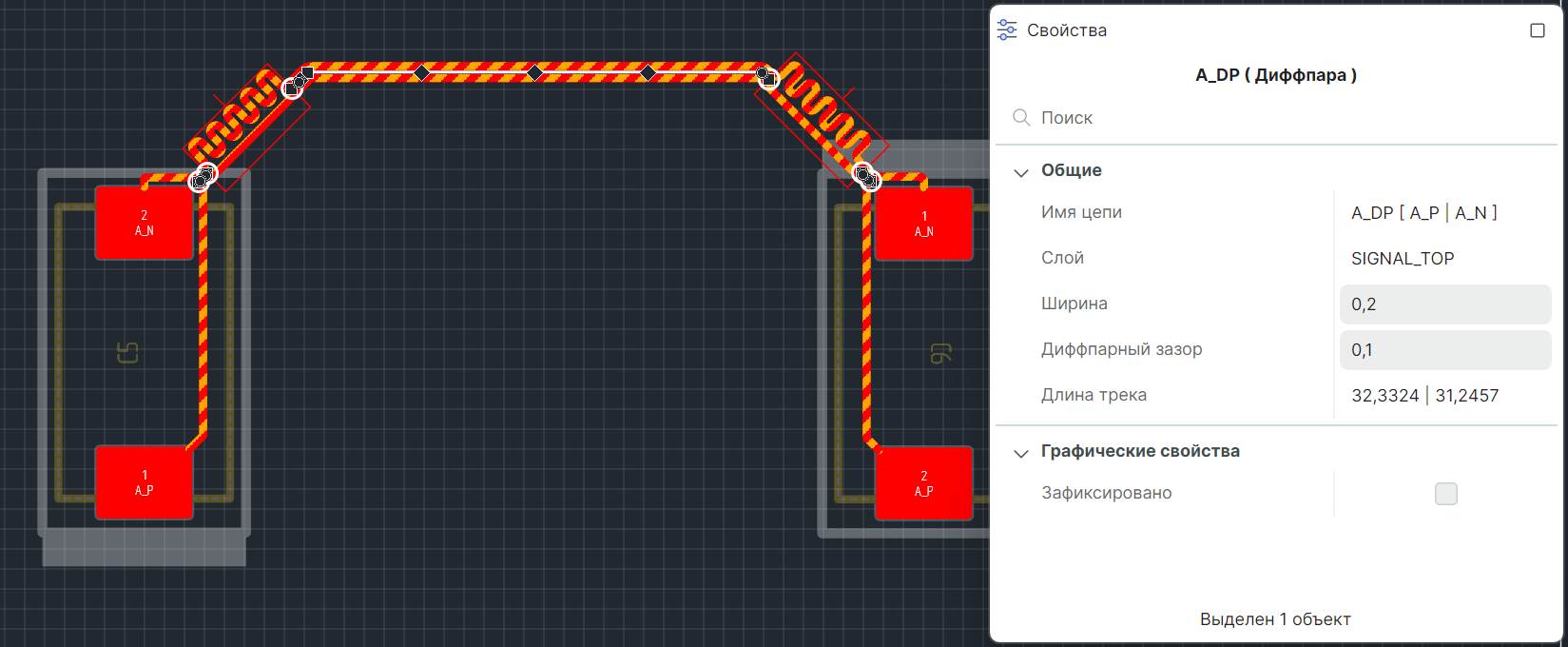

Рис. 3 Результат автоматического выравнивания дифференциальной пары

Автоматическое размещение меандра(ов) производится с учетом выделенных сегментов трека диффпары, см. Рис. 4.

Рис. 4 Расположение мендра(ов) с учетом выделенного сегмента
