Выравнивание в режиме «Автоматически»

Для обеспечения требуемого значения задержки/длины сигнала в режиме «Автоматически»:
1. Создайте сигнал. Подробнее о работе с сигналами см. раздел Создание сигнала на печатной плате.
2. Добавьте правила, определяющие длину или задержку сигналов в редакторе правил, см. Рис. 1. Подробнее о работе с правилами см. Редактор правил.

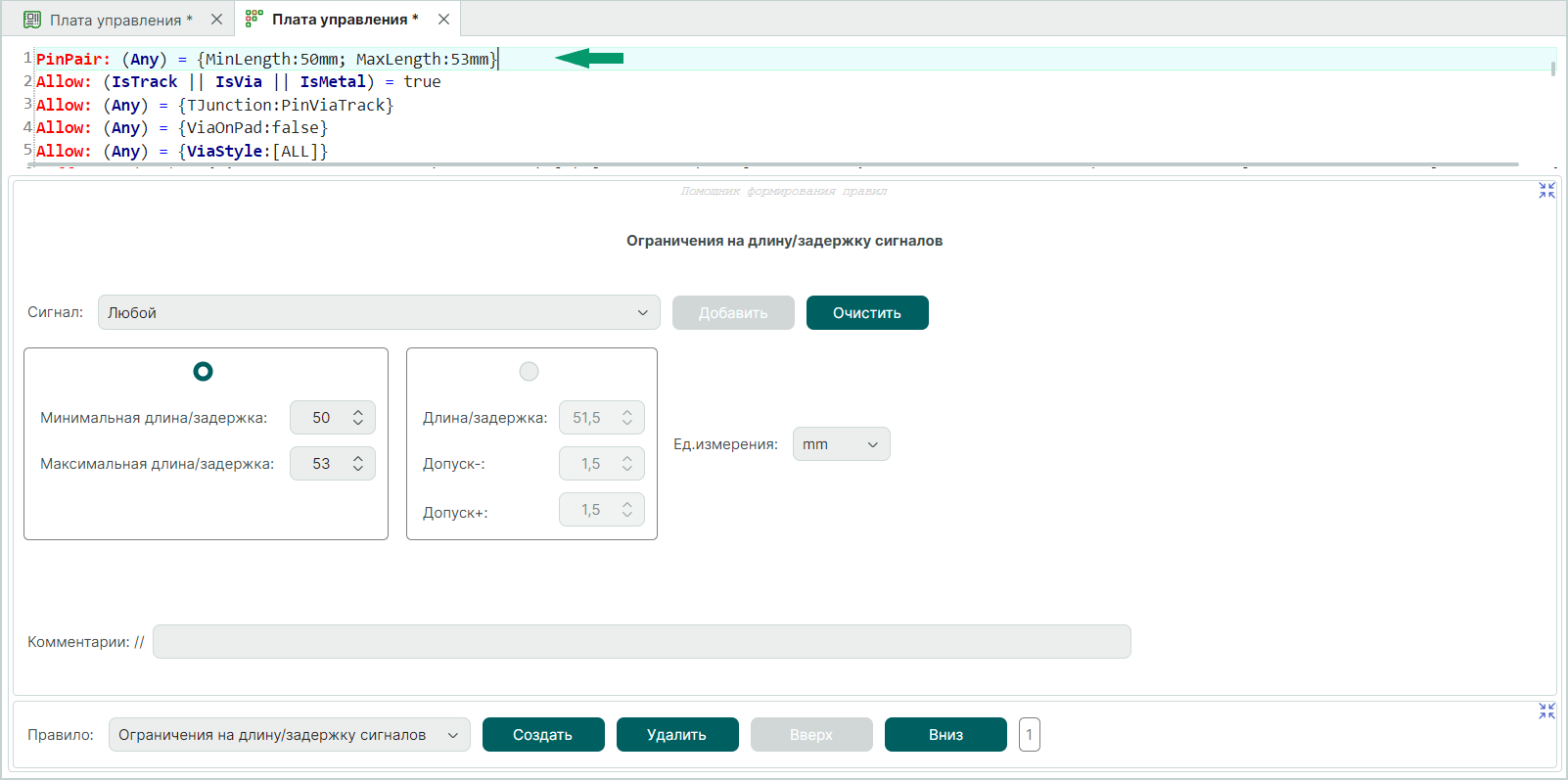

Рис. 1 Пример ограничения на длину/задержку сигналов

3. Выделите на печатной плате сигнал. Список всех существующих сигналов доступен в панели «Менеджер проекта» → «Цепи» → «Сигнальные цепи», см. Рис. 2.

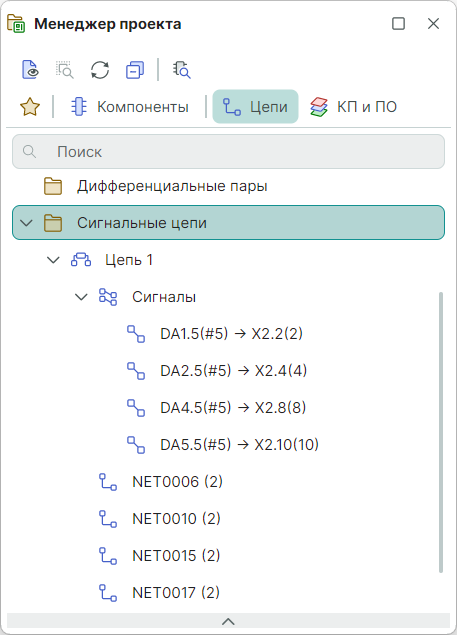

Рис. 2 Сигналы в панели «Менеджер проекта

4. Из контекстного меню выберите пункт «Выравнять длину трека/сигнала»;
5. Установите флаг в чек-бокс «Автоматически» и нажмите кнопку «ОК», см. Рис. 3.

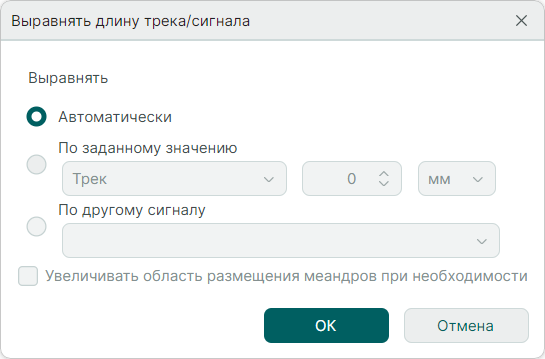

Рис. 3 Выбор режима «Автоматически»

В результате автоматического выравнивания путем добавления меандра(ов) значение задержки/длины сигнала будет соответствовать диапазону, разрешенному в правилах проекта, см. Рис. 4.

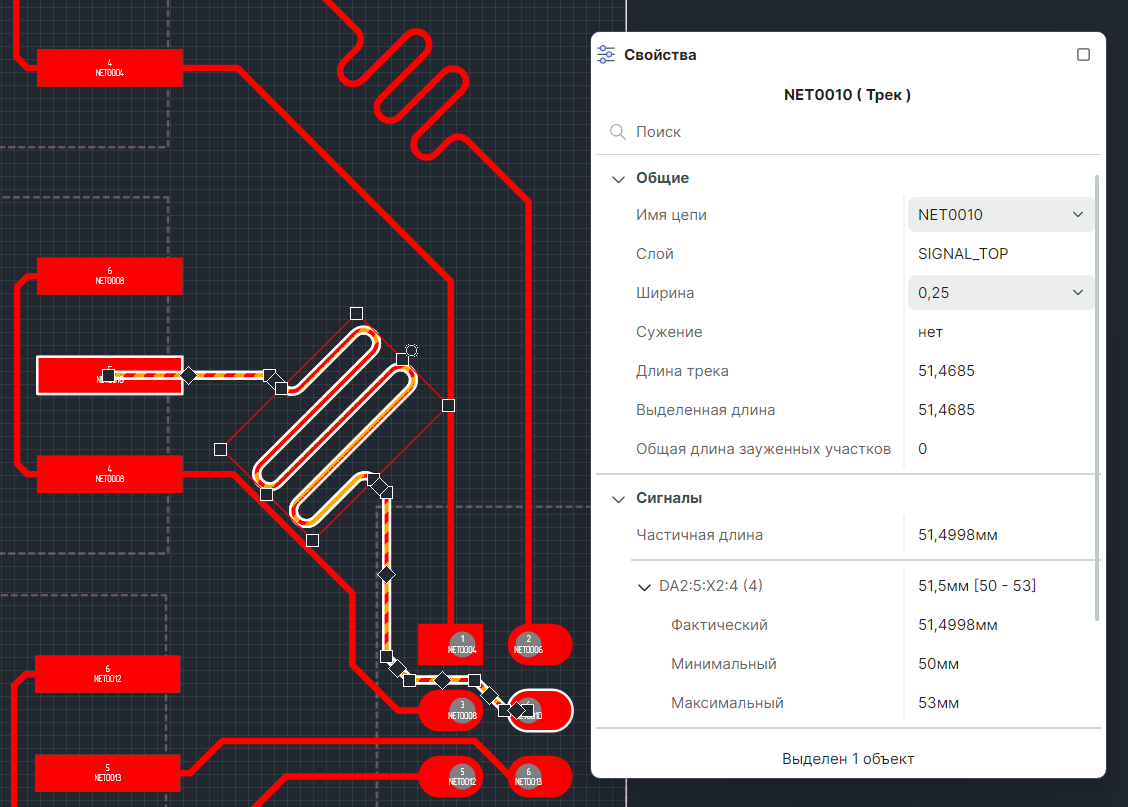

Рис. 4 Выравнивание длины сигнала в режиме «Автоматически»

Примечание!  Инструмент «Выравнять длину трека/сигнала» доступен для поочередного выравнивания длины треков или сигналов.
