Выравнивание в режиме «По другому сигналу»

Для обеспечения требуемой задержки/длины сигнала в режиме «По другому сигналу»:
1. Добавьте правила, определяющие длину/задержку сигналов в группах в редакторе правил, см. Рис. 1. Подробнее о работе с правилами см. Редактор правил.

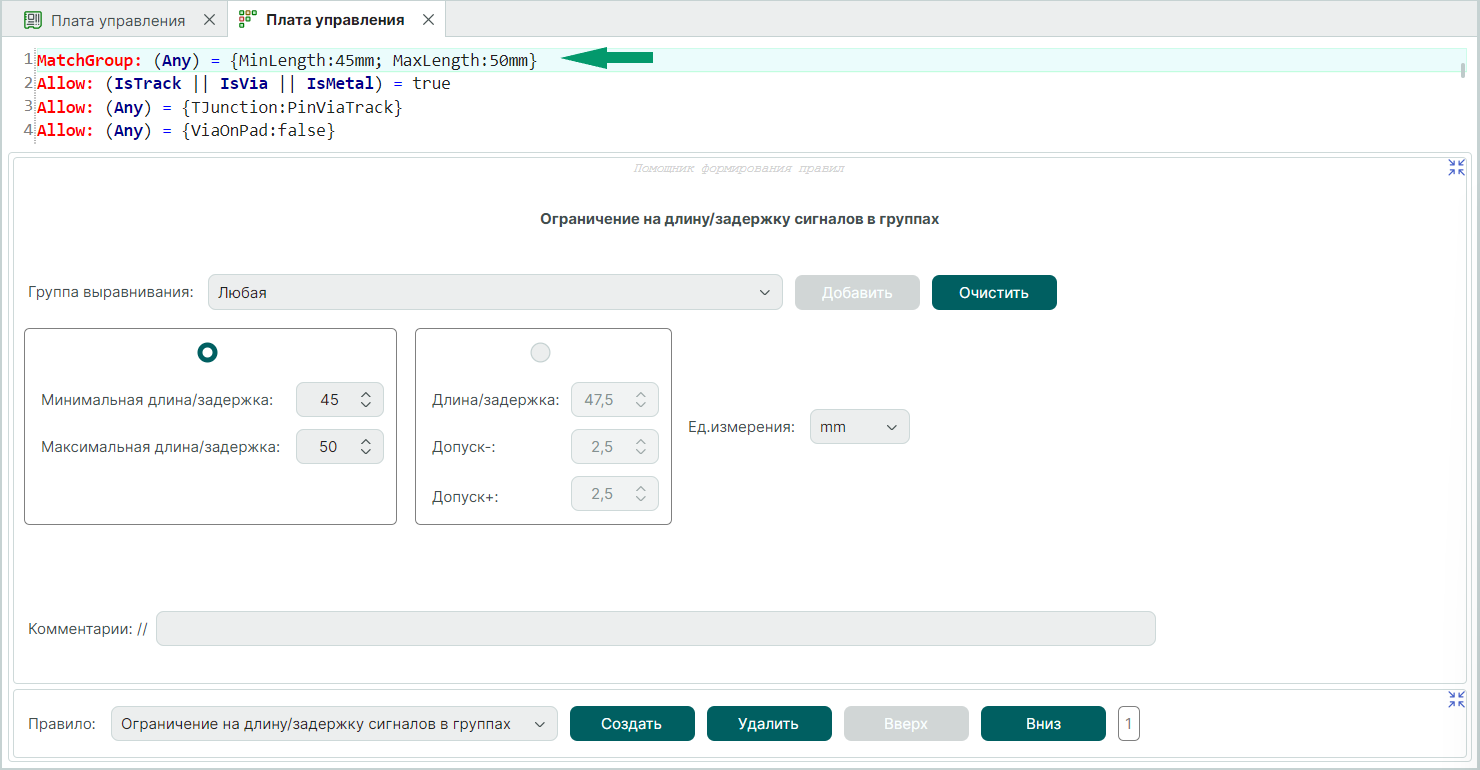

Рис. 1 Пример ограничения на длину/задержку сигналов в группах

2. Выделите на печатной плате сигнал, входящий в группу выравнивания. Подробнее см. Создание группы выравнивания;
3. Из контекстного меню выберите «Выравнять длину трека/сигнала»;
4. Установите флаг в чек-бокс «По другому сигналу», выберите сигнал для выравнивания и нажмите кнопку «ОК», см. Рис. 2.

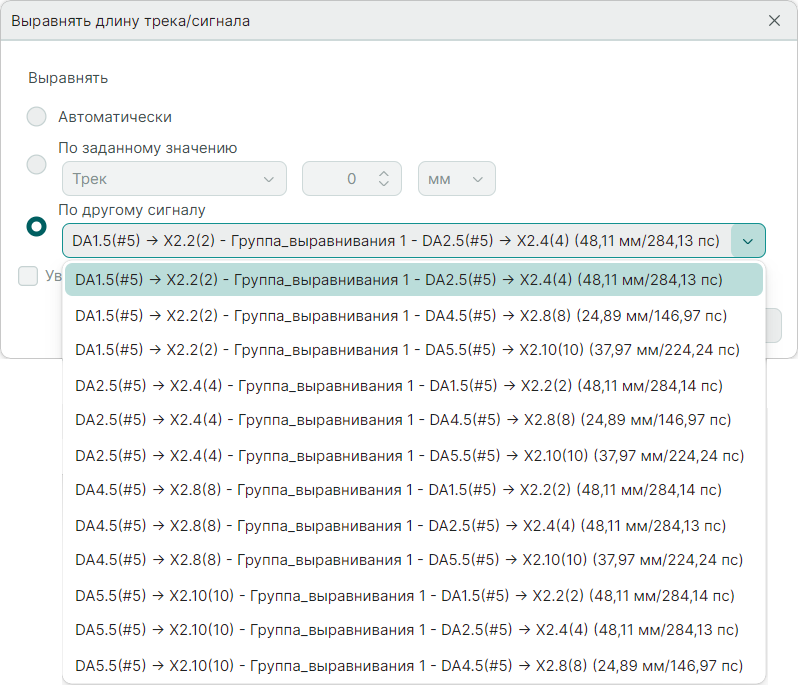

Рис. 2 Выбор сигнала для выравнивания

В результате поочередного выравнивания путем добавления меандра(ов) задержки/длины сигналов в группе будут соответствовать друг другу с отклонением, разрешенным в правилах проекта, см. Рис. 3.

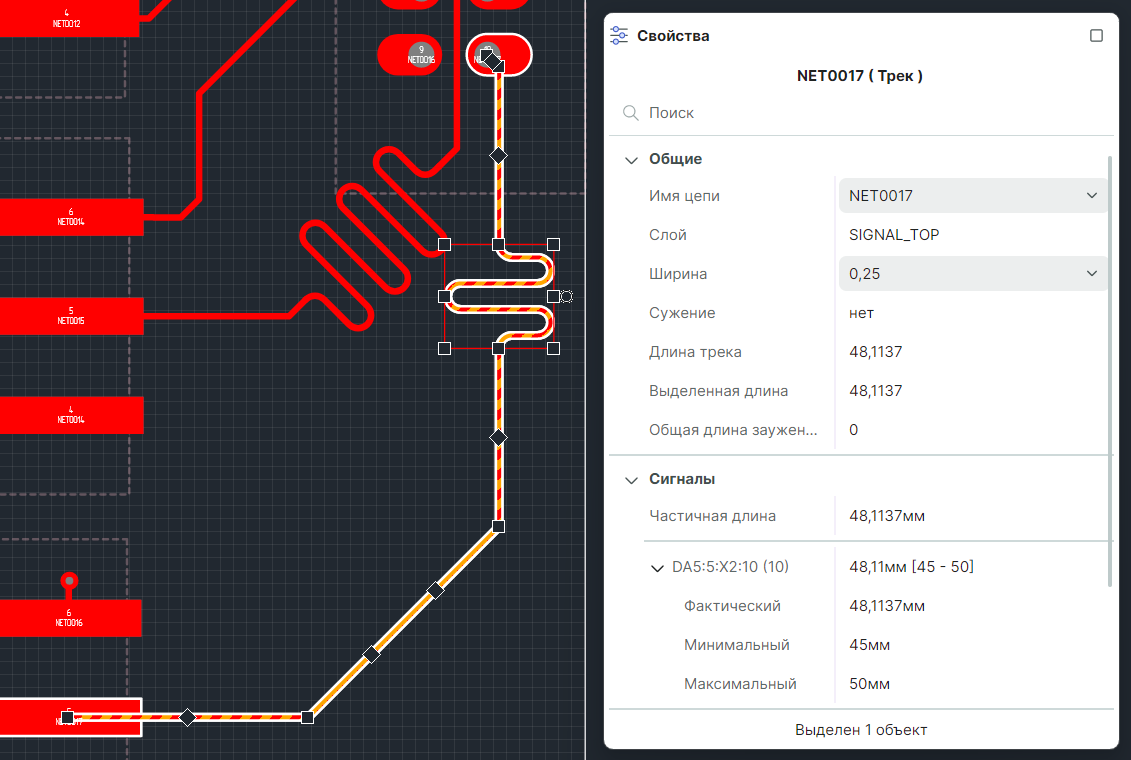

Рис. 3 Выравнивание длины сигнала в режиме «По другому сигналу»
