Замена радиодетали через контекстное меню

Для замены радиодетали на электрической схеме:
1. Выделите на электрической схеме радиодеталь, которую необходимо заменить.
2. Вызовите контекстное меню и выберите «Заменить радиодеталь», см. Рис. 1.

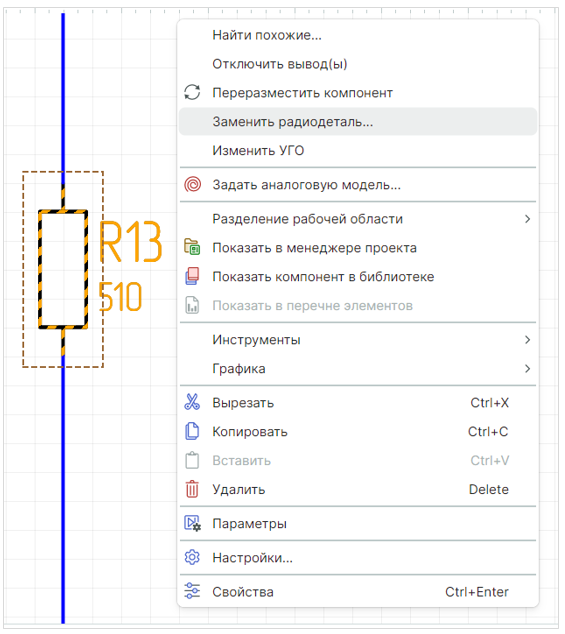

Рис. 1 Инструмент «Заменить радиодеталь»
Рис. 1 Инструмент «Заменить радиодеталь»
  1. Выберите радиодеталь в окне «Выбор радиодетали», см. Рис. 2.

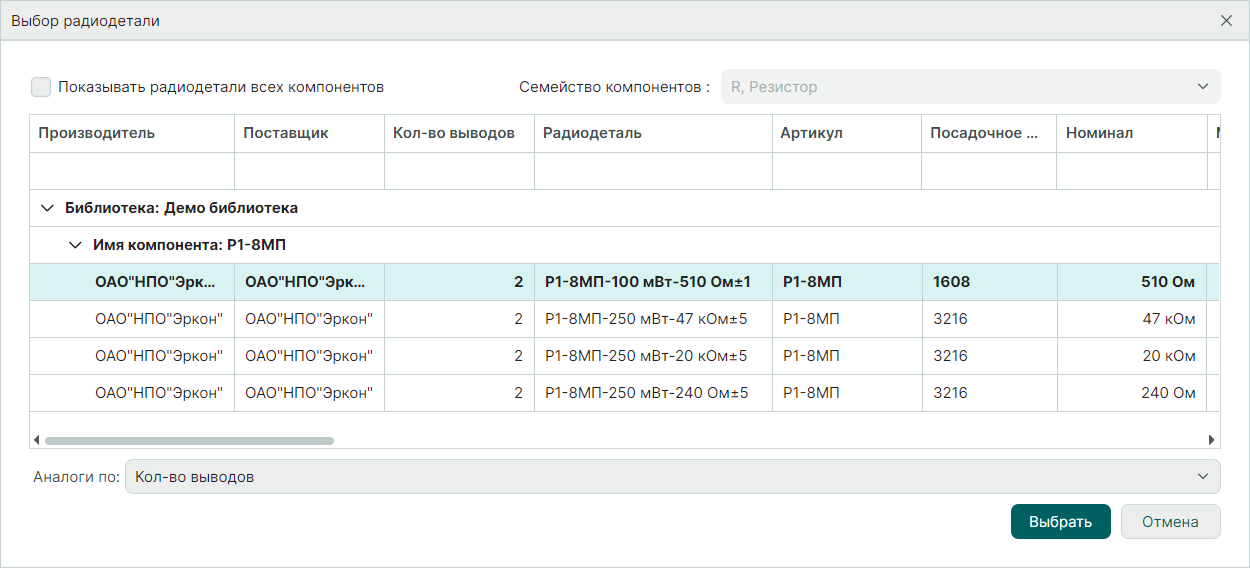

Рис. 2 Окно «Выбор радиодетали»
Рис. 2 Окно «Выбор радиодетали»

Замена радиодетали в окне «Выбор радиодетали» аналогична механизму выбора радиодетали при размещении на схему, который описан в разделе «Настройка свойств радиодетали при размещении на схеме».
В поле «Аналоги по:» в выпадающем списке параметров радиодетали выбрать критерии поиска аналогов из существующих библиотечных радиодеталей, см. Рис. 3.

Рис. 3 Выбор критерия поиска по параметрам радиодетали
Рис. 3 Выбор критерия поиска по параметрам радиодетали

Примечание! Критерий поиска «Количество выводов» установлен по умолчанию и может быть отменен снятием флага в соответствующем чек-боксе.

  1. Нажмите «Выбрать» для фиксации выбранной радиодетали.
  2. Нажмите «Сохранить» в панели «Общие» для сохранения выбранной радиодетали.
