Замена радиодетали через панель «Свойства»

Для замены радиодетали на электрической схеме:
1. Выделите на электрической схеме радиодеталь, которую необходимо заменить.
2. В панели «Свойства» → «Радиодеталь» нажмите кнопку , см. Рис. 1.

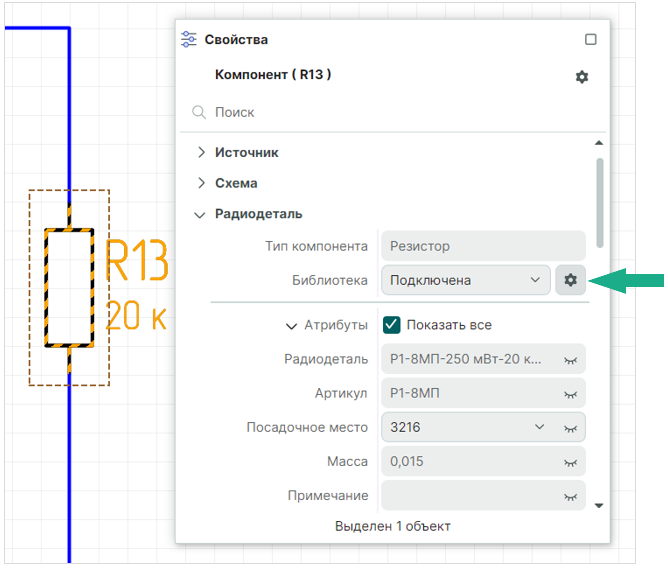

Рис. 1 Вызов окна «Выбор радиодетали»
Рис. 1 Вызов окна «Выбор радиодетали»
  1. Выберите радиодеталь в окне «Выбор радиодетали», см. Рис. 2.

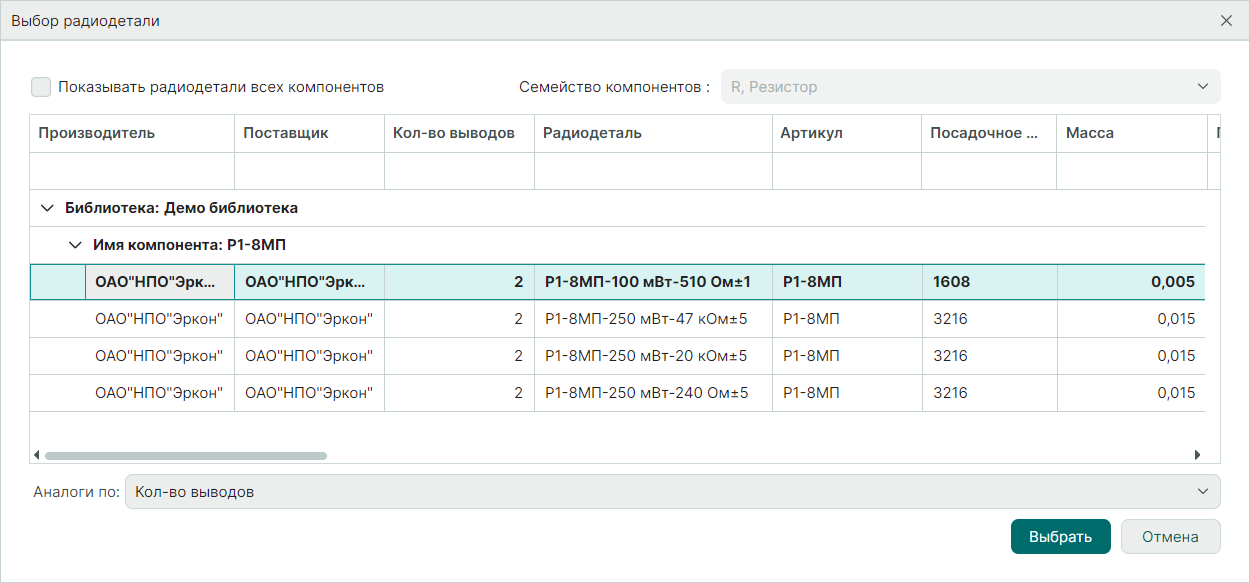

Рис. 2 Выбор радиодетали
Рис. 2 Выбор радиодетали

При активном флаге в чек-боксе «Показывать радиодетали всех компонентов» в окне «Выбор радиодетали» отображаются радиодетали компонентов всех библиотек, принадлежащих одному семейству, см. Рис. 3.

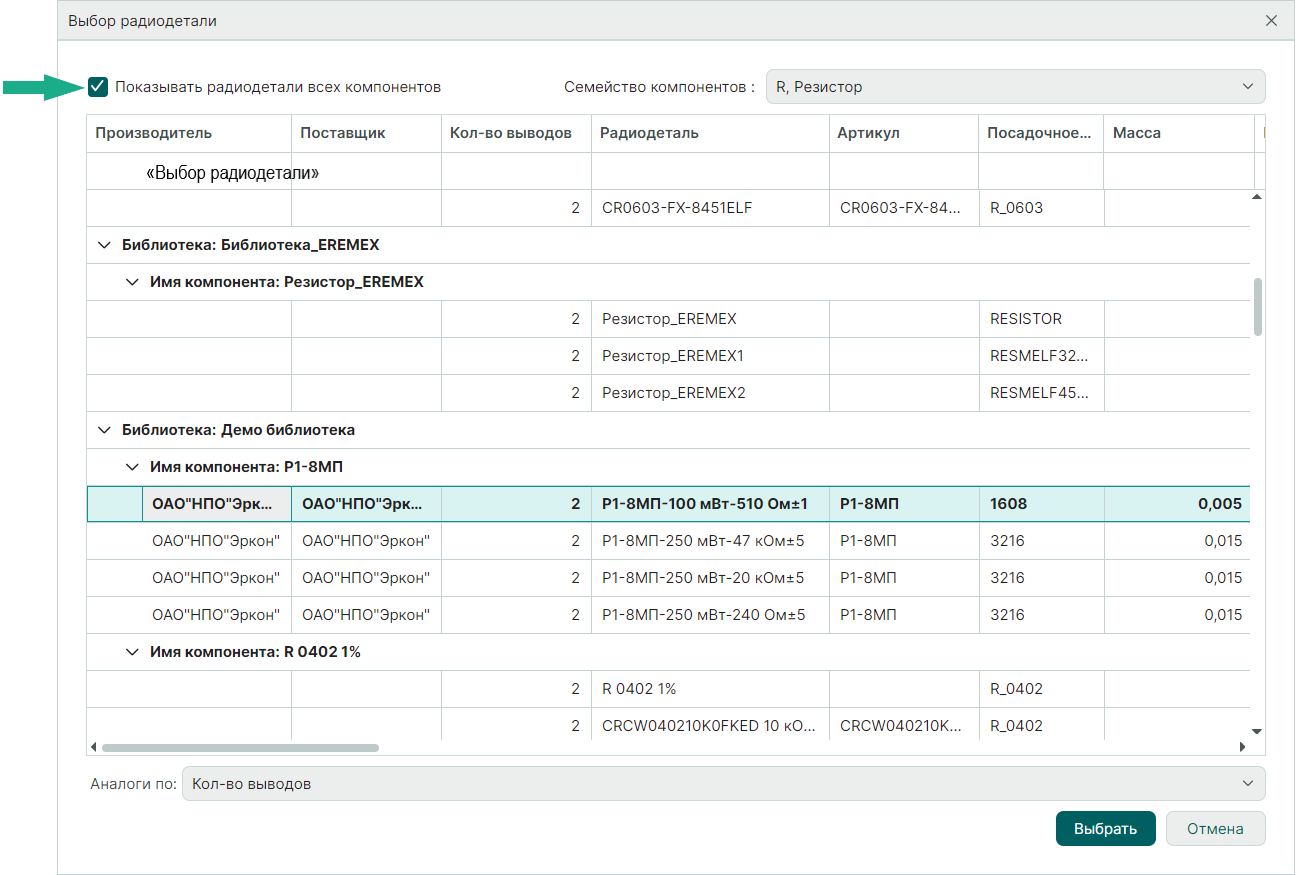

Рис. 3 Выбор радиодетали из списка всех компонентов всех библиотек
Рис. 3 Выбор радиодетали из списка всех компонентов всех библиотек

В колонках таблицы в окне «Выбор радиодетали» отображаются значения атрибутов (параметров) для выбранной радиодетали.
Отображаемая информация носит справочный характер и редактирование атрибутов недоступно.
Список отображаемых атрибутов определяется компонентом, в состав которого входит радиодеталь.
Замена радиодетали в окне «Выбор радиодетали» полностью аналогична механизму выбора радиодеталей при их размещении на схему, который описан в разделе «Настройка свойств радиодетали при размещении на схеме».
В поле «Аналоги по:» в выпадающем списке параметров радиодетали выберите критерии поиска аналогов из существующих библиотечных радиодеталей, см. Рис. 4.

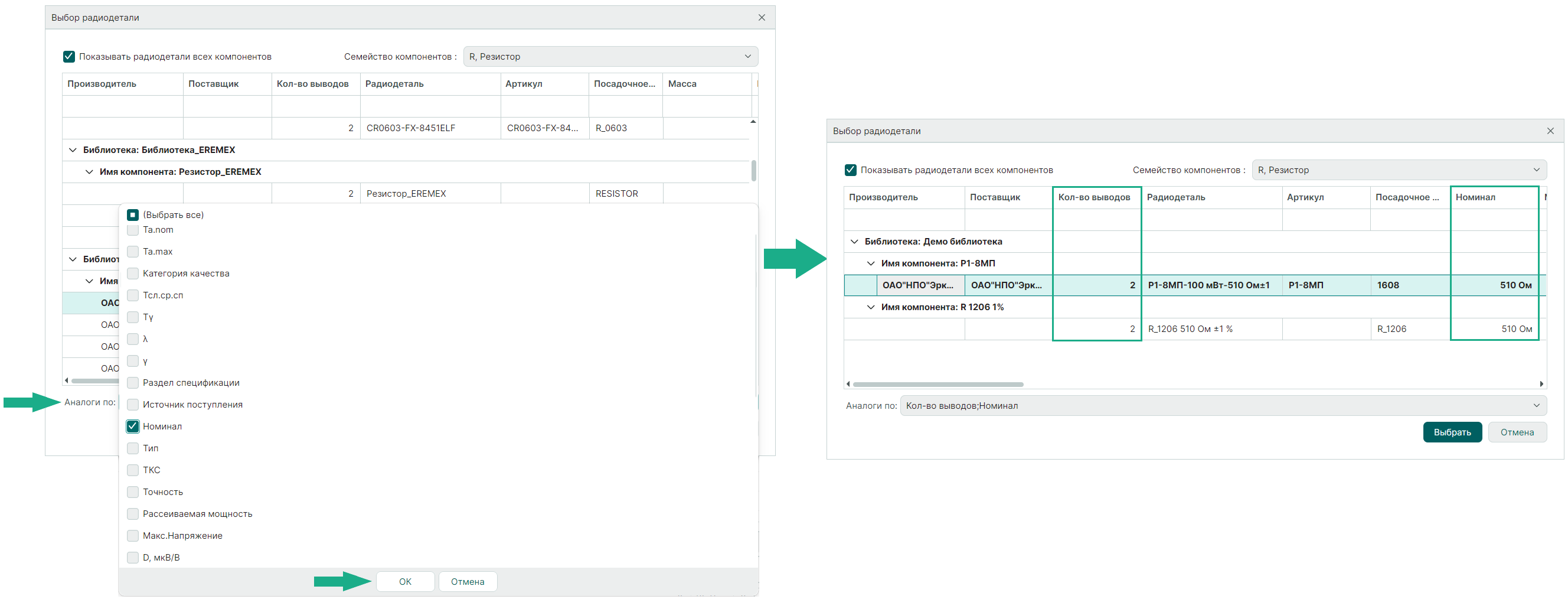

Рис. 4 Выбор критерия поиска по параметрам радиодетали
Рис. 4 Выбор критерия поиска по параметрам радиодетали

Примечание! Критерий поиска «Количество выводов» установлен по умолчанию и может быть отменен снятием флага в соответствующем чек-боксе.

  1. Нажмите «Выбрать» для фиксации выбранной радиодетали.
  2. Нажмите «Сохранить» на панели «Общие» для сохранения выбранной радиодетали.
