Заполнение области металлизации

Прежде чем заполнить область металлизации, предварительно необходимо задать ее границы.
Для заполнения области металлизации:
1. Выберите текущим слой, на котором размещена граница области металлизации, выделите границу этой области.
2. В контекстном меню выберите «Перезалить область металлизации» или установите флаг в чек-бокс «Свойства» → «Подключение» → «Металлизация», см. Рис. 1.

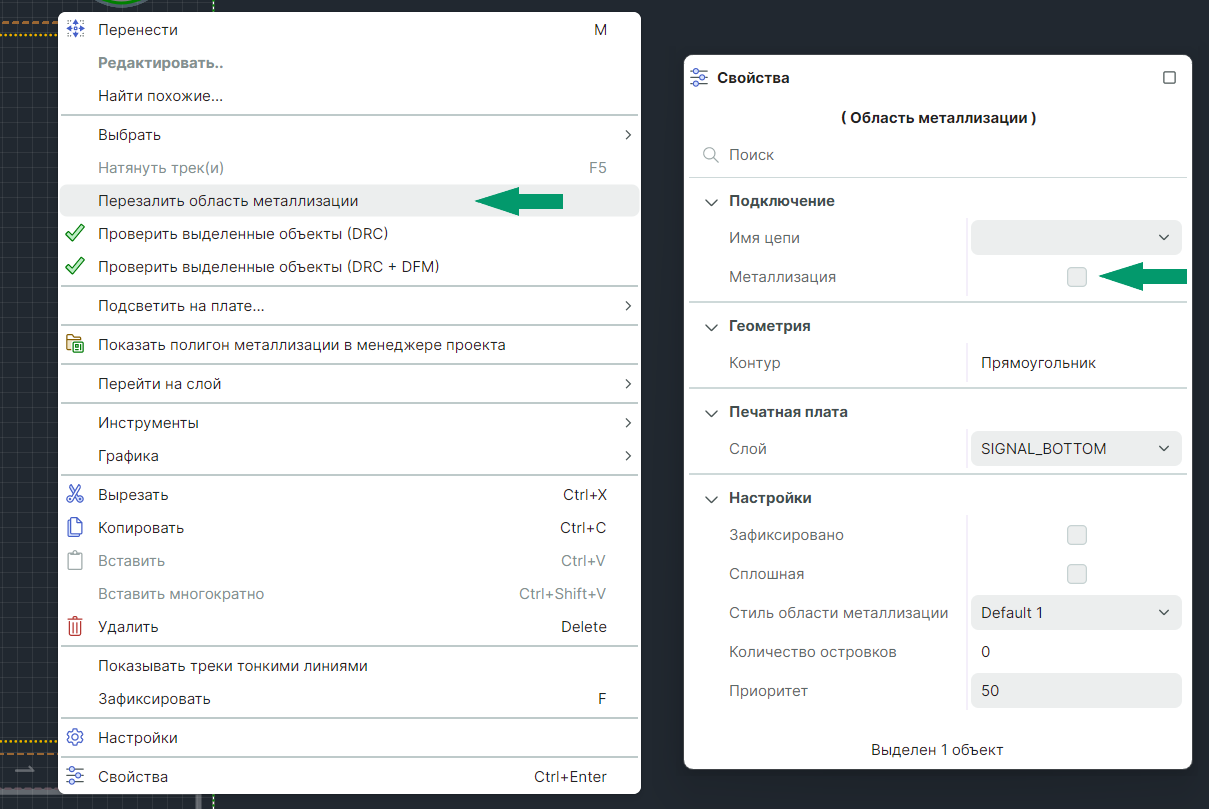

Рис. 1 Способы заполнения области металлизации

В случае если область металлизации не может быть заполнена, система проинформирует о невозможности заливки области металлизации, укажет на возможные причины и предоставит рекомендации по решению проблемы, см. Рис. 2.

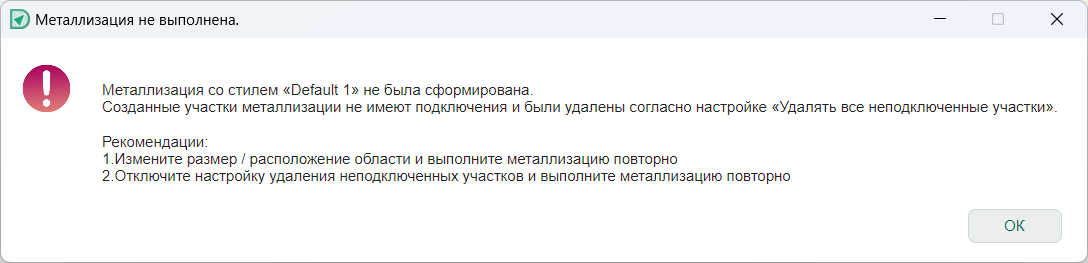

Рис. 2 Информационное окно о невозможности выполнения заливки области металлизации

Примечание! Область металлизации заполняется в соответствии со стилем, который указан «Свойства» → «Настройки» → «Стиль области металлизации».

Если производится одновременное заполнение нескольких областей металлизации, то заполнение будет происходить в порядке возрастания параметра «Свойства» → «Настройки» → «Приоритет». Таким образом, сначала заполнится область с наименьшим значением приоритета.
Порядок заполнения областей важен в случае, когда одновременно заполняемые области металлизации пересекаются.
Заполнить все области металлизации и отменить их заполнение можно с помощью пунктов «Залить области металлизации», «Перезалить области металлизации» и «Сброс областей металлизации» из главного меню «Инструменты» → «Область металлизации», см. Рис. 3.

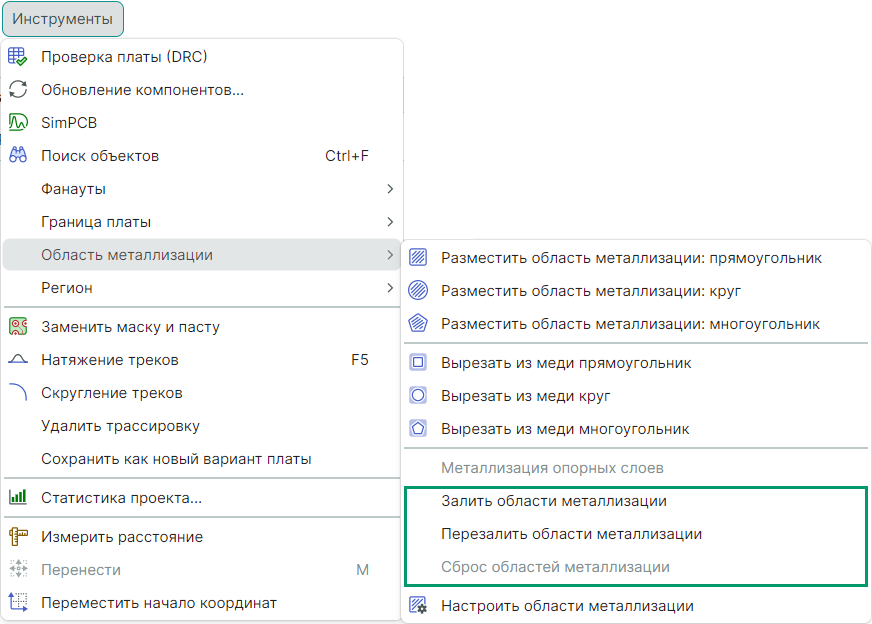

Рис. 3 Заливка, перезаливка и сброс всех областей металлизации платы

Примечание! В случае если в редакторе выделены области металлизации, команды «Залить области металлизации» и «Перезалить области металлизации» будут выполнены только для выделенных областей.

Также вызов этих функций доступен из панели инструментов «Плата» и из встроенной панели редактора.

Важно! Заполнение всех областей металлизации платы занимает некоторое время, которое зависит от производительности рабочей станции. Рекомендуется дожидаться заполнения всех областей, не завершая работу системы Delta Design и/или операционной системы.

Взаимодействие области металлизации с другими объектами на плате возможно настроить при помощи регионов. Подробнее см. раздел Регионы.

Примечание! Для подключения объектов (контактной площадки, переходного и монтажного отверстий) к области металлизации необходимо, чтобы центры объектов находились внутри границы области. Перед заливкой области рекомендуется проверить настройки области металлизации.
