Создание границ области металлизации

Области металлизации размещаются на плате с помощью инструмента «Разместить область металлизации», который обозначается символом  и расположен:

• на встроенной панели редактора;
• на панели инструментов «Плата»;
• в главном меню «Инструменты» → «Область металлизации».

Примечание! В системе Delta Design существует три встроенных формы области металлизации: прямоугольник, круг, многоугольник. Форма размещаемого контура области металлизации отображается на соответствующей иконке инструмента «Разместить область металлизации».

Чтобы разместить область металлизации:
1. Выберите текущим слой, на котором требуется разместить область металлизации.
2. Активируйте инструмент «Разместить область металлизации» с выбором фигуры контура области металлизации, см. Рис. 1.

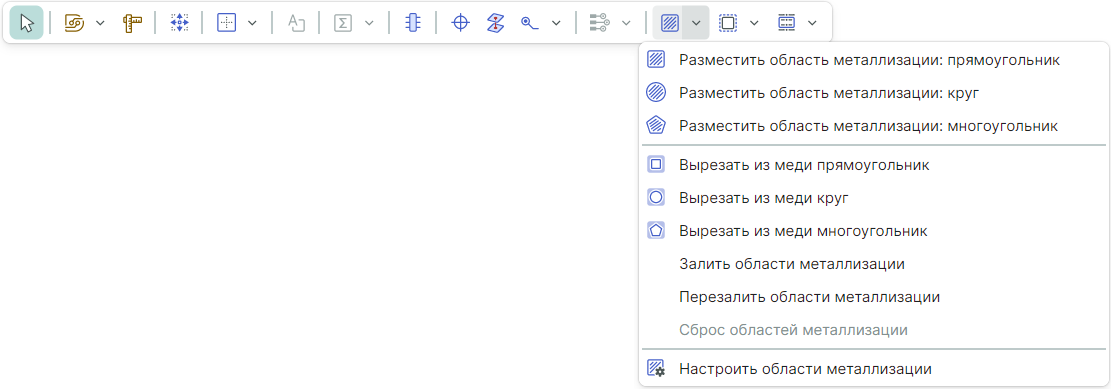

Рис. 1 Включение инструмента «Разместить область металлизации» из встроенной панели редактора с выбором формы контура

3. Выберите точку, которая будет принадлежать границе размещаемой области металлизации, нажмите левую кнопку мыши.
4. Удерживая левую кнопку мыши зажатой, переведите курсор на другую точку печатной платы, которая так же будет принадлежать границе размещаемой области металлизации, и отпустите левую кнопку мыши, при этом между точками будет построена замкнутая фигура, см. Рис. 2.

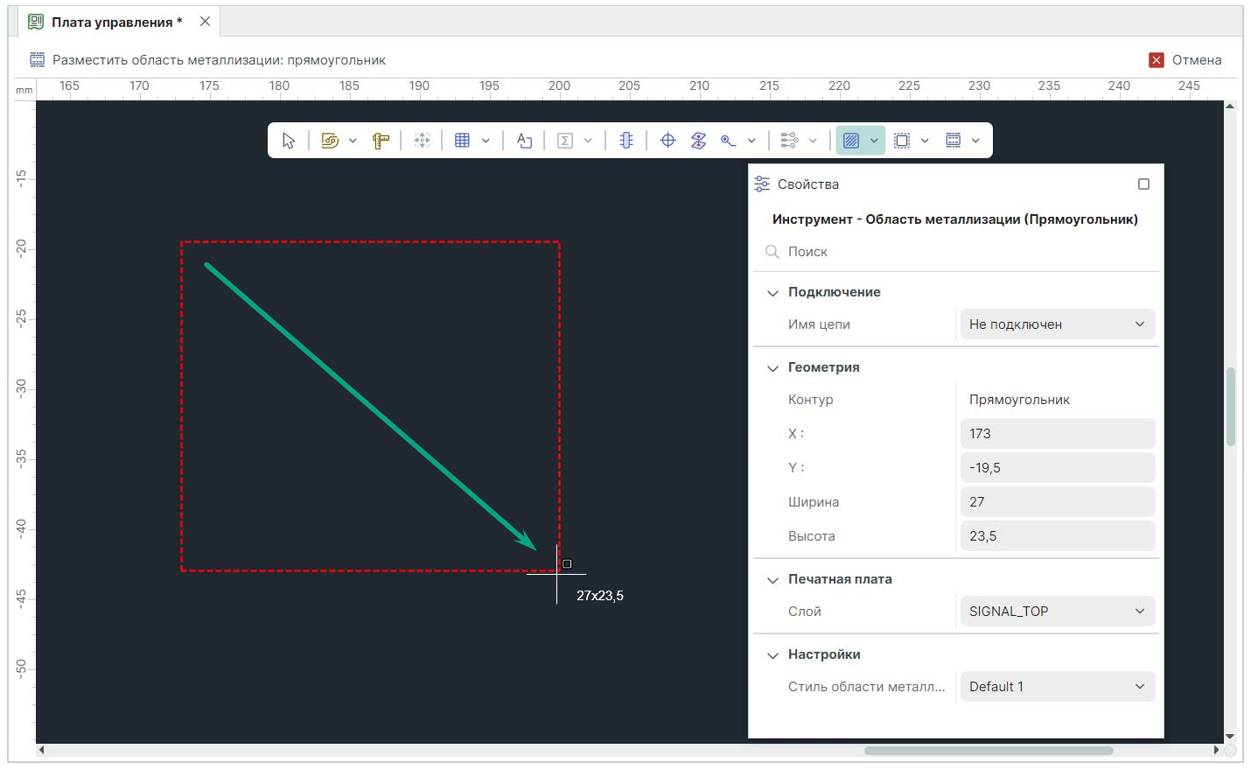

Рис. 2 Построение области металлизации с контуром прямоугольник и свойства инструмента

В процессе создания контура области металлизации в окне «Свойства» → «Инструмент - Область металлизации» отображаются текущие параметры геометрической фигуры.
5. При необходимости создайте несколько областей металлизации повторяя п.3 и п.4.
6. Для завершения работы инструмента «Разместить область металлизации» в контекстном меню выберите «Отменить», см. Рис. 3.

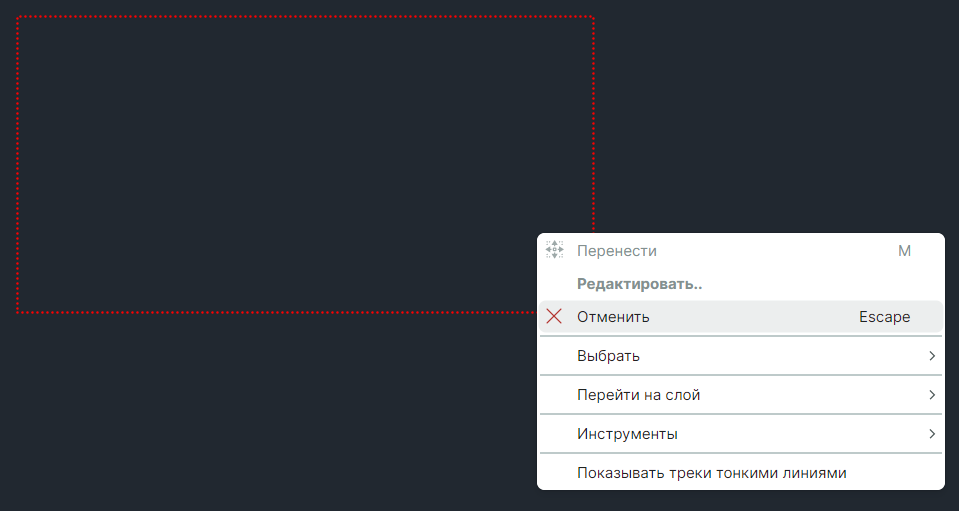

Рис. 3 Завершение работы инструмента

Примечание! Для завершения работы инструмента можно воспользоваться горячей клавишей «Отменить текущую операцию инструмента» («Escape»).

7. По завершении построения области металлизации в окне «Свойства» отображаются текущие параметры области металлизации, см. Рис. 4.

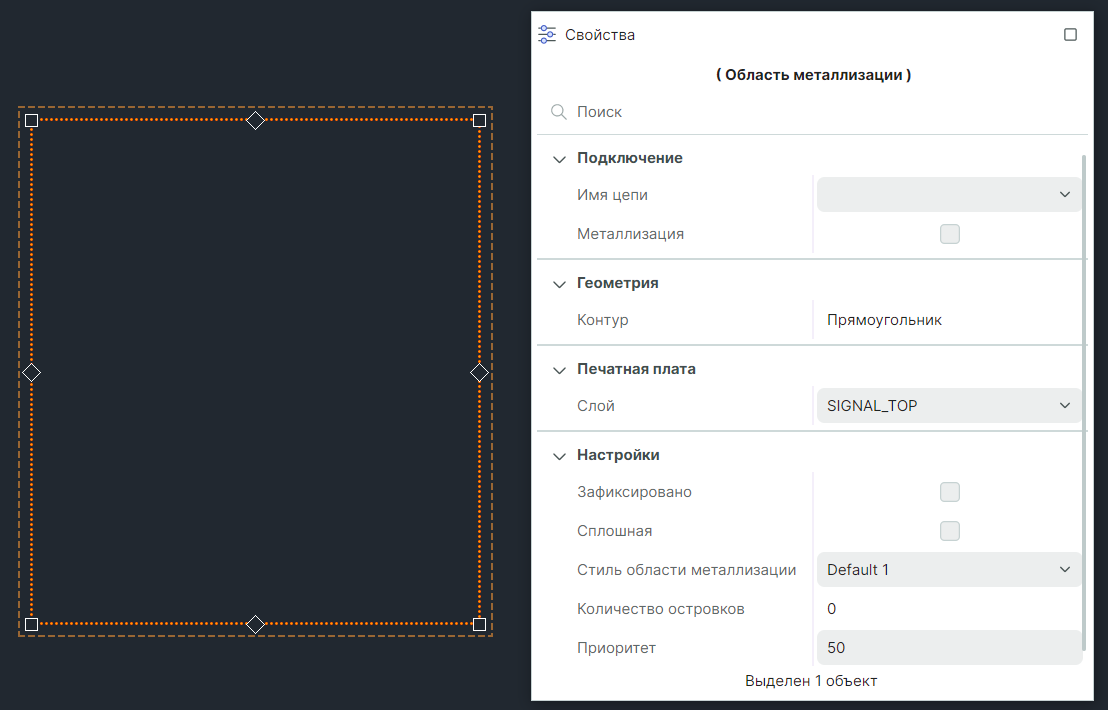

Рис. 4 Область металлизации с контуром прямоугольник и свойства области металлизации

После создания области металлизации отображаются только ее границы.
Дальнейшие действия с заполнением и редактированием области металлизации описаны в разделах Заполнение области металлизации и Редактирование области металлизации.
