Запрет размещения треков, ПО и областей металлизации

Создание запрета для размещения треков, ПО и областей металлизации в регионе производится в редакторе правил проекта.
Переход в редактор правил может быть осуществлен:

• с помощью символа «•••» в панели «Свойства» → «Общий» → «Правила», см. Рис. 1;
• при выборе пункта «Правила» главного меню «Настройки»;
• с помощью команды контекстного меню «Открыть» для узла «Правила» в дереве проекта.

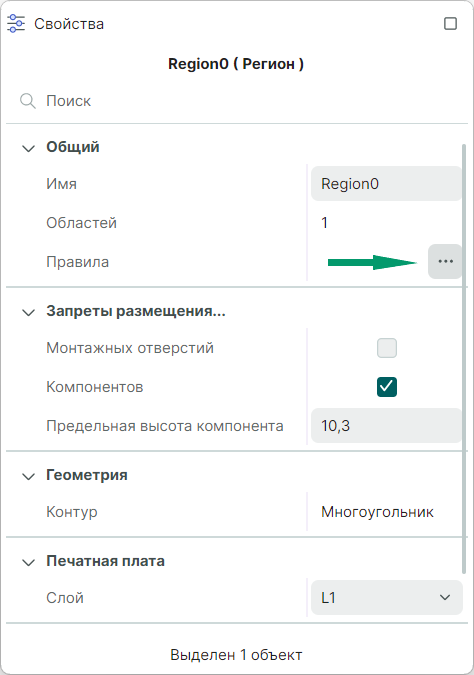

Рис. 1 Переход в редактор правил из панели «Свойства»

Примечание!  При переходе в редактор правил через свойства региона его имя будет подсвечено во всех уже существующих строках правил.

Правила запрета для размещения треков, ПО и областей металлизации в регионе могут быть созданы с помощью «Помощника формирования правил» или прописаны вручную.
Алгоритм создания правила с помощью помощника следующий:
1. Откройте редактор правил;
2. Из выпадающего меню «Правила» выберите тип ограничения – «Запреты на размещение объектов цепи» и нажмите кнопку «Создать», см. Рис. 2;

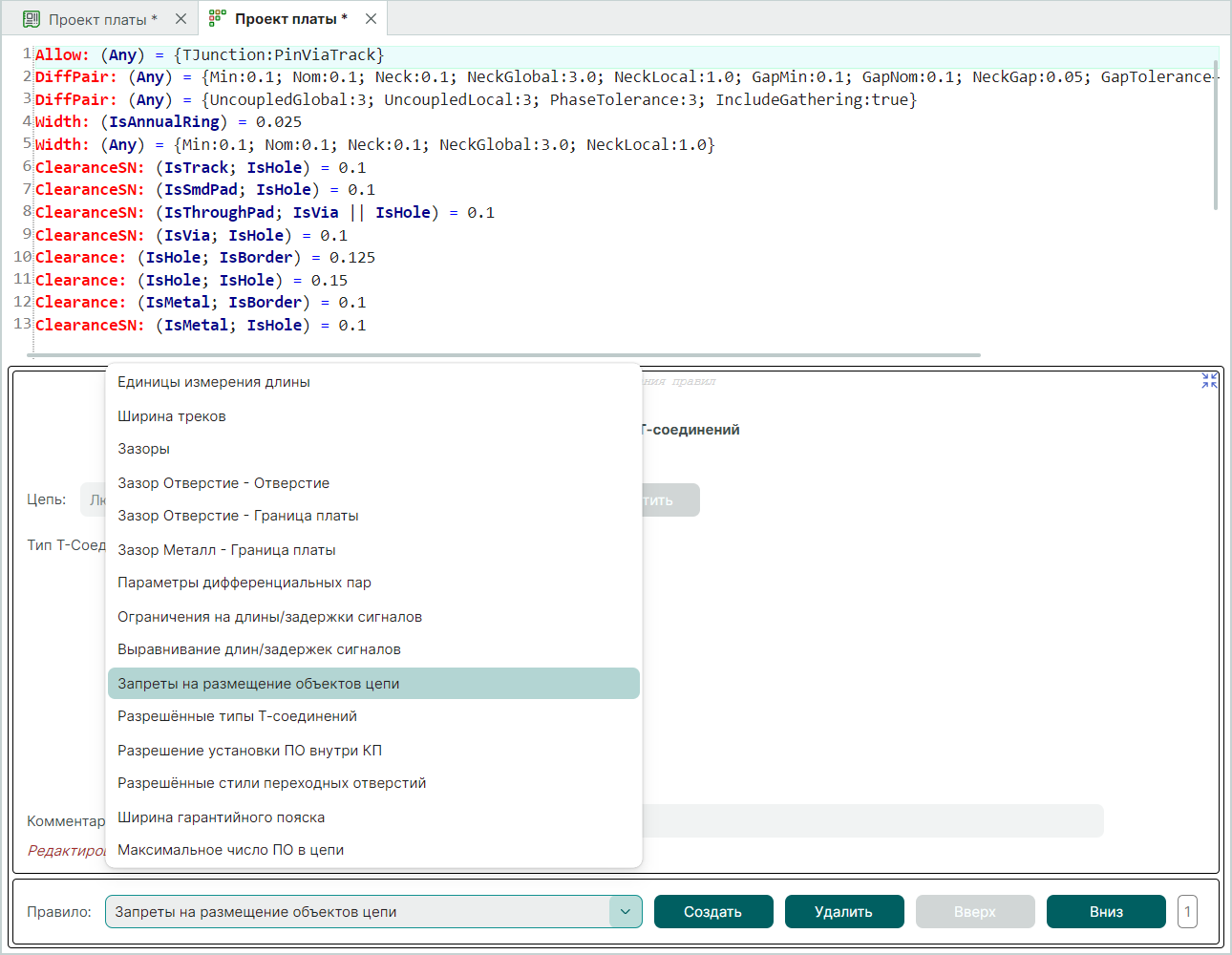

Рис. 2 Выбор типа ограничения

3. В редакторе правил появится новая строка, выделенная желтым цветом, см. Рис. 3.

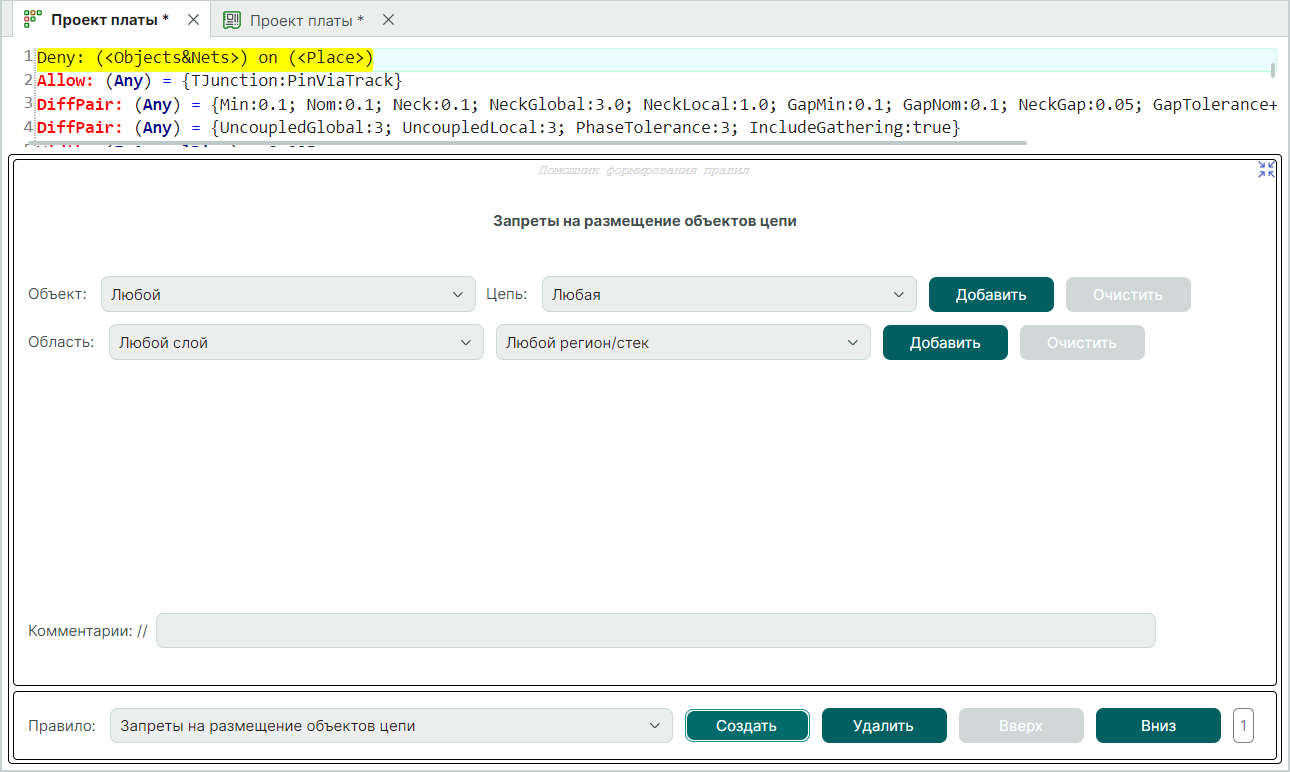

Рис. 3 Новое правило, созданное помощником

Примечание!  Выделение строки желтым цветом обозначает наличие в ней ошибок. Новая строка подсвечена желтым, т.к. на данном этапе в ней не определены необходимые данные (объекты и область запрета).

4. Далее определите объекты, запрещенные для размещения в регионе. Объекты могут принадлежать или не принадлежать цепям и/или классам цепей, см. Рис. 4.

• В выпадающем меню «Объект» установите флаги в чек-боксы напротив объектов, на которые будет распространяться запрет размещения и нажмите кнопку «ОК».

Примечание!  В редакторе правил установить запрет на размещение в регионе можно только для треков, переходных отверстий и областей металлизации.

• При необходимости аналогичным способом в меню «Цепь» выберите цепи или классы цепей, которым будут принадлежать объекты, запрещенные для размещения в регионе, нажмите кнопку «ОК».
• Нажмите кнопку «Добавить» и выбранные объекты, цепи и классы цепей будут перенесены в строку с правилом.

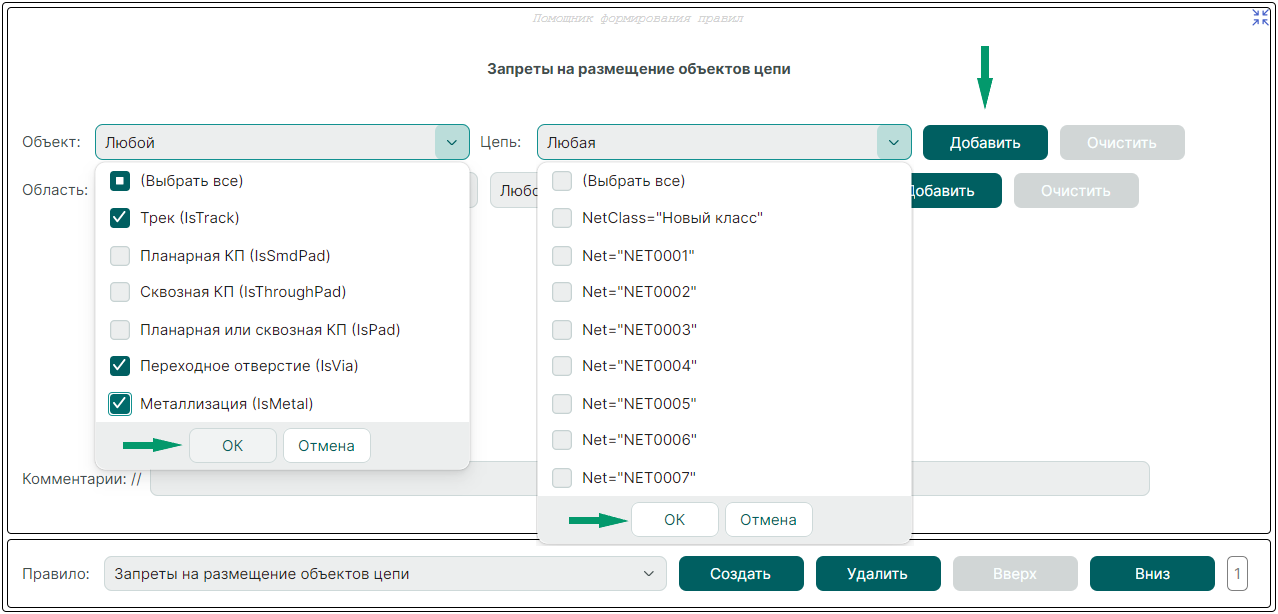

Рис. 4 Выбор объектов, запрещенных к размещению

5. В выпадающих меню «Область» определите область действия запрета, см. Рис. 5.

• Установите флаги в чек-боксы напротив слоев и/или классов слоев, на которые будет распространяться запрет размещения и нажмите кнопку «ОК».
• Аналогичным способом выберите регионы, в которых будет действовать запрет размещения и нажмите кнопку «ОК».
• Нажмите кнопку «Добавить» и выбранные области будут перенесены в строку с правилом.

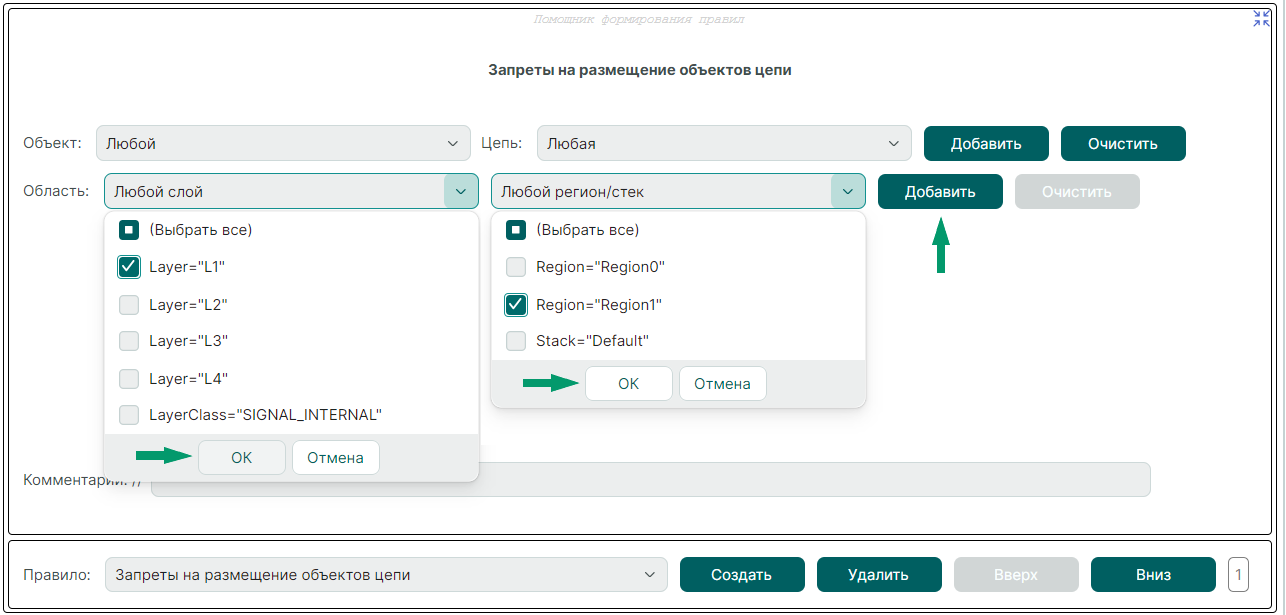

Рис. 5 Выбор области действия запрета

6. При необходимости измените положение строки правила, добавьте комментарий. Подробнее о работе с правила см. Редактор правил.
7. Сохраните изменения, нажав «Сохранить» или «Сохранить все» на панели инструментов «Общие».
   Алгоритм создания запрета на размещение объектов в регионе вручную аналогичен алгоритму, показанному выше:
8. Откройте редактор правил;
9. Задайте тип ограничения - запрет на размещение объектов, указав в строке: Deny:;
10. Опишите типы объектов, запрещенных для размещения в регионе;
11. Опишите область действия запрета;
12. Сохраните изменения, нажав «Сохранить» или «Сохранить все» на панели инструментов «Общие».

Пример! Строка правил: Deny: (((IsTrack || IsVia || IsMetal) && Net="NET0001")) on ((Layer="L1" && Region="Region1")) задает запрет на размещение треков, ПО, областей металлизации, принадлежащих цепи «NET0001» в регионе «Region1» на слое «L1».
