Завершение размещения диффпары

Завершение диффпары (присоединение к конечной паре контактных площадок) аналогично начальному формированию точек схождения вблизи контактных площадок.

Примечание! Для завершения размещения диффпары в указанном месте на плате (не на объекте проводящего рисунка) используйте команду контекстного меню «Завершить».

По умолчанию система пытается построить симметричный вход в соответствии с разрешенными направлениями подключения к КП, см. Рис. 1.

Рис. 1 Варианты симметричного завершения диффпары

Если предлагаемый способ подключения не обеспечивает необходимую геометрию, то можно создать схождения как начальные, а затем соединить два участка линии, см. Рис. 2 (см. раздел Продолжение незавершенной диффпары).

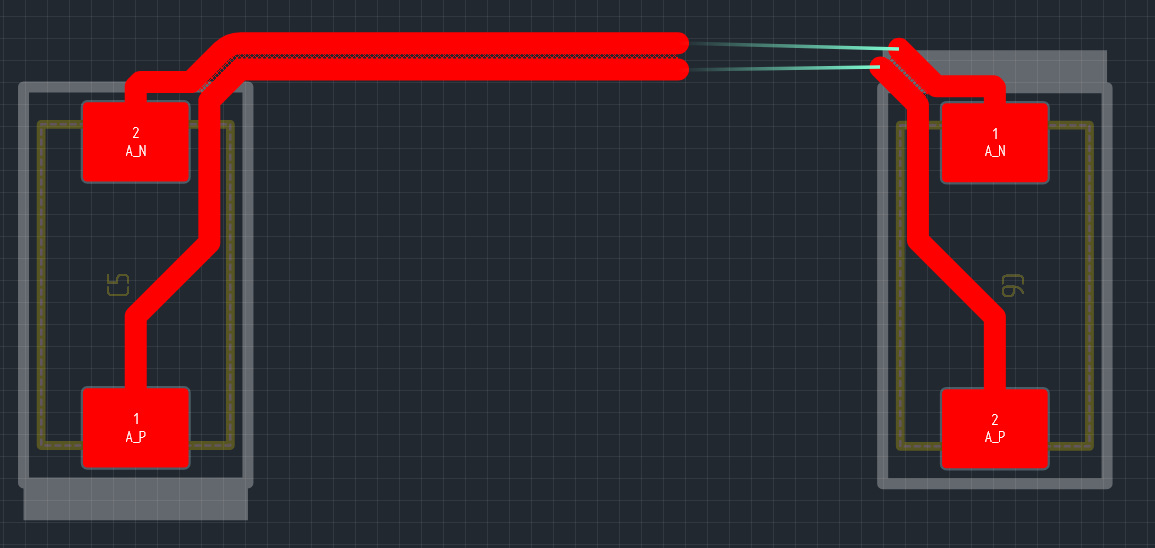

Рис. 2 Соединение двух участков диффпары
