Построение соединения «застегнутой» пары проводников с КП

После активации инструмента «Разместить диффпару» доступными остаются контактные площадки, от которых может быть инициирована трассировка диффпары.
При наведении курсора на контактную площадку, входящую в состав диффпары, курсором в виде белой окружности выделятся центр контактной площадки, см. Рис. 1.

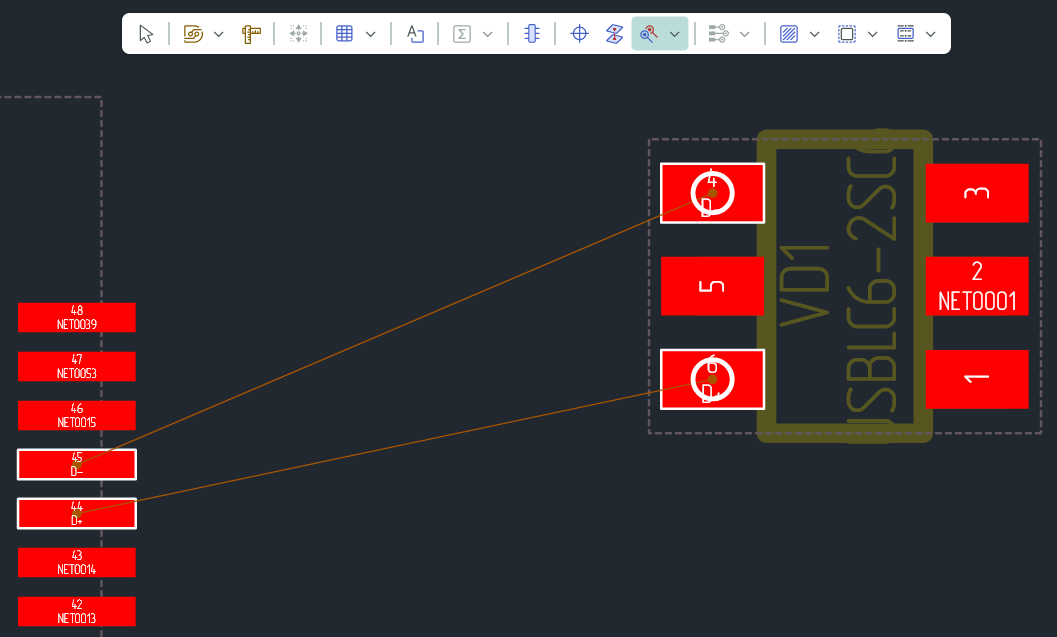

Рис. 1 Выбор начальных контактных площадок для трассировки диффпары
Рис. 1 Выбор начальных контактных площадок для трассировки диффпары

Выстраивание соединения «застегнутой» пары проводников с контактными площадками производится автоматически в соответствии с разрешенными направлениями подключения к КП, по умолчанию система пытается построить симметричный выход, см. Рис. 2.

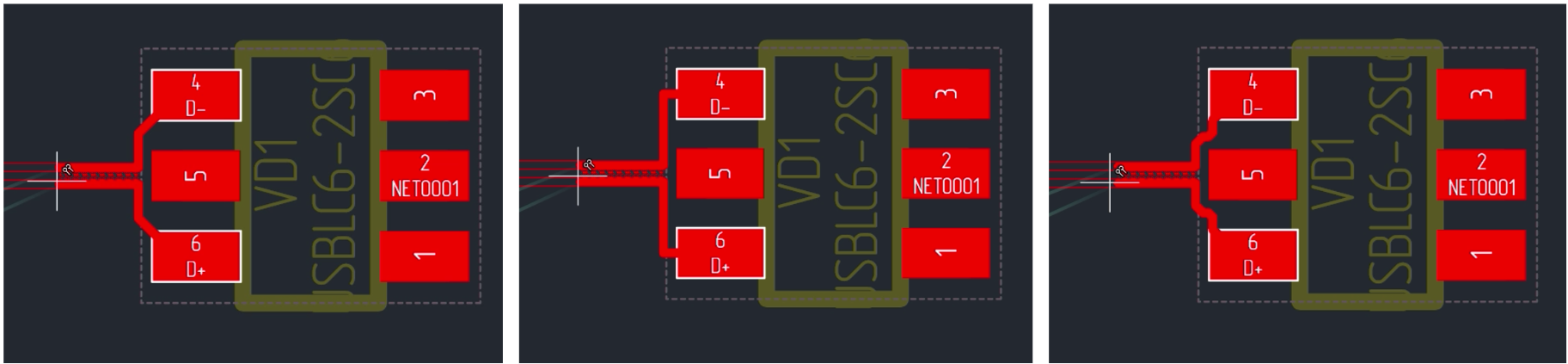

Рис. 2 Варианты симметричного соединения с КП
Рис. 2 Варианты симметричного соединения с КП

При необходимости построения несимметричного выхода используйте горячую клавишу «Shift». Система предлагает различные варианты соединения пары проводников с контактными площадками в зависимости от направления движения курсора, см. Рис. 3.

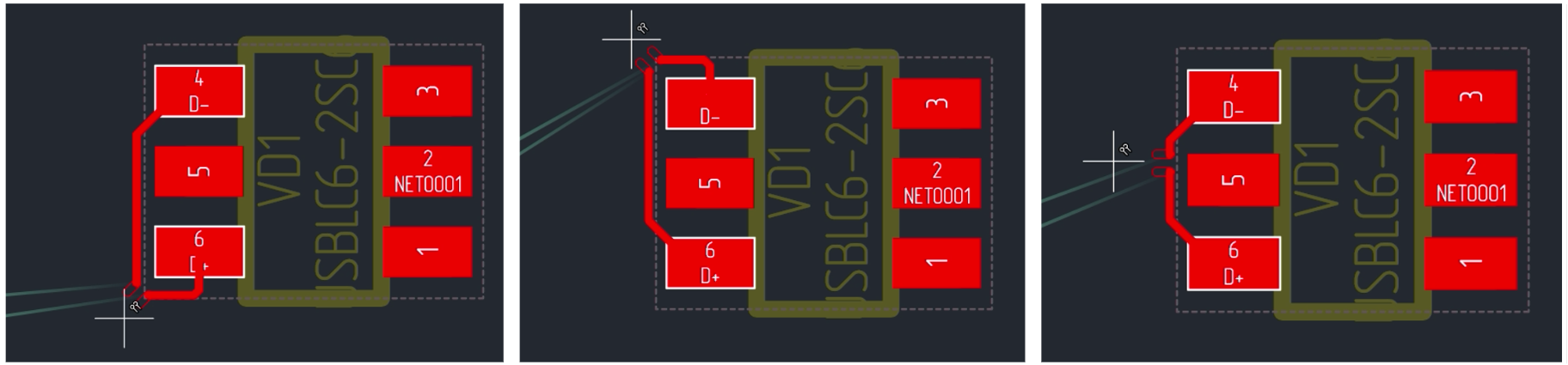

Рис. 3 Варианты несимметричного соединения с КП
Рис. 3 Варианты несимметричного соединения с КП

Область схождения диффпары – это графический объект между двумя точками схождения. На схеме платы область схождения диффпары отображается условно, объединенным треком диффпары как единого целого, см. Рис. 4.

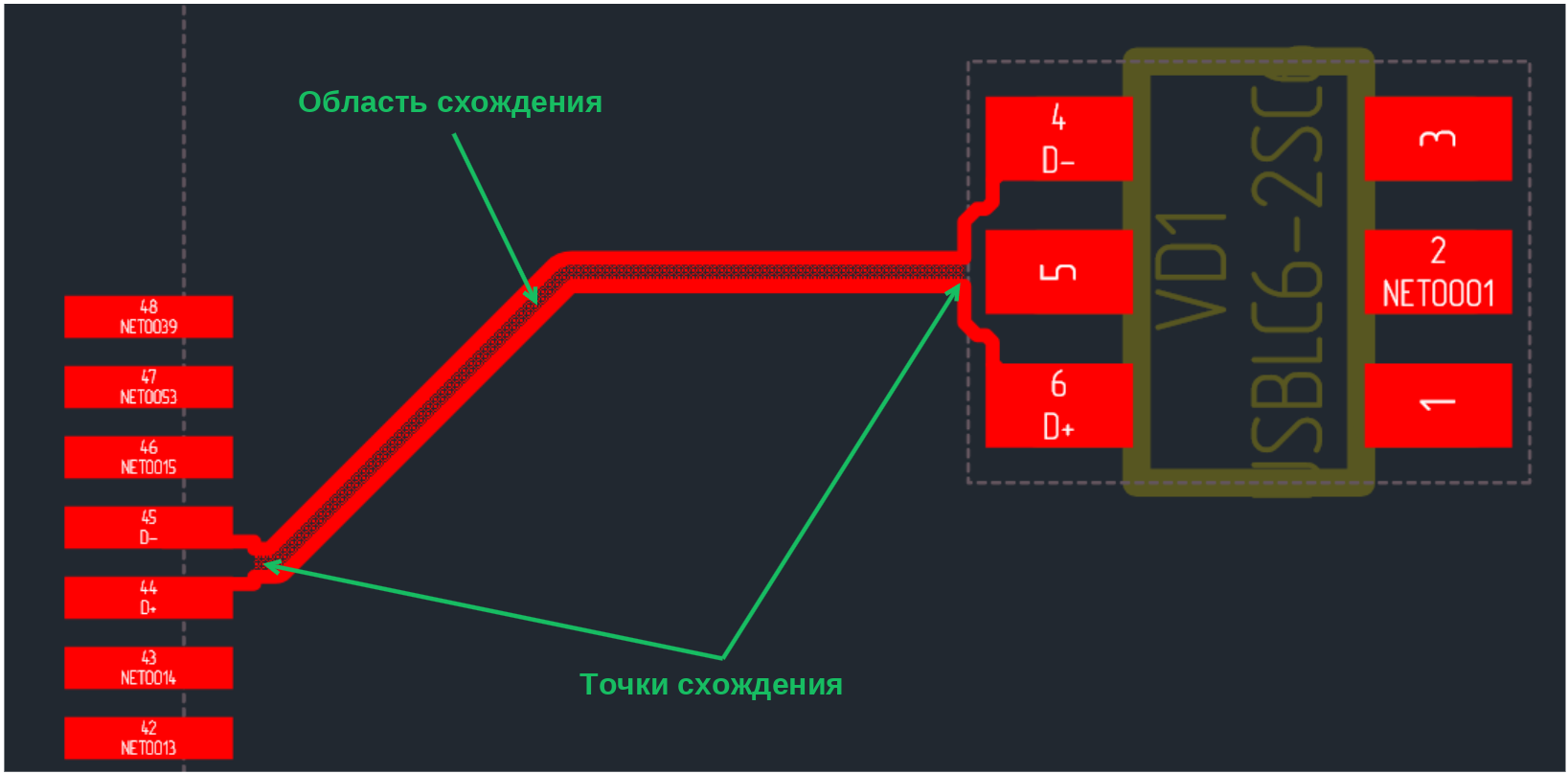

Рис. 4 Точки схождения и область схождения диффпары
Рис. 4 Точки схождения и область схождения диффпары

На Рис. 5 показаны варианты соединения диффпары с контактными площадками в зависимости от положения курсора.

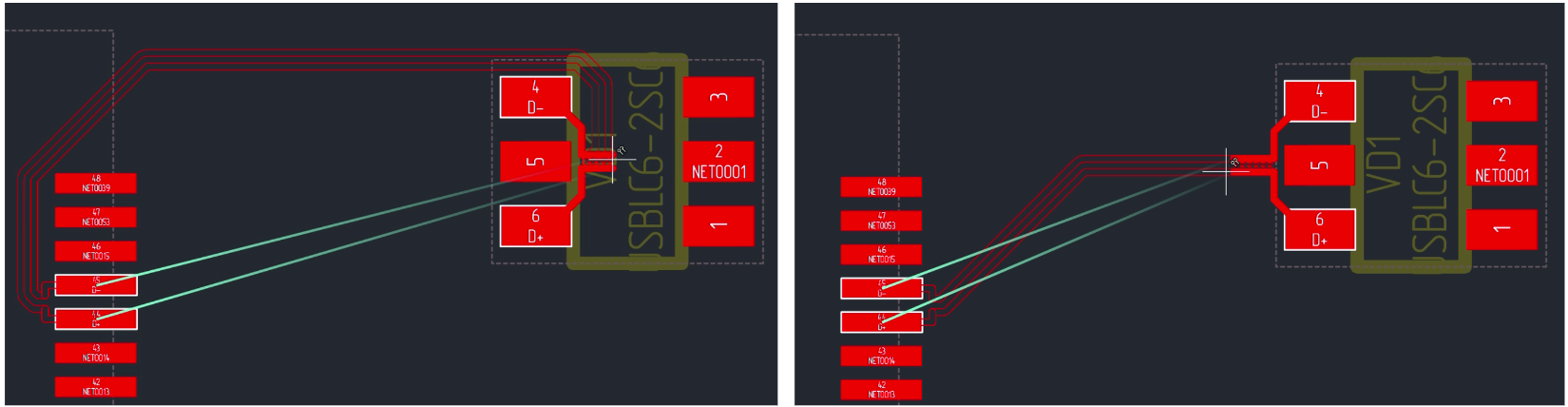

Рис. 5 Варианты соединения диффпары со стартовой парой контактных площадок
Рис. 5 Варианты соединения диффпары со стартовой парой контактных площадок

Если при включенном инструменте «Разместить диффпару» во время перемещения курсора он оказывается на участке платы, через который прокладывать трек запрещено правилами проектирования, появляется ряд символов, показывающих некорректность данного варианта трассировки диффпары, см. Рис. 6.

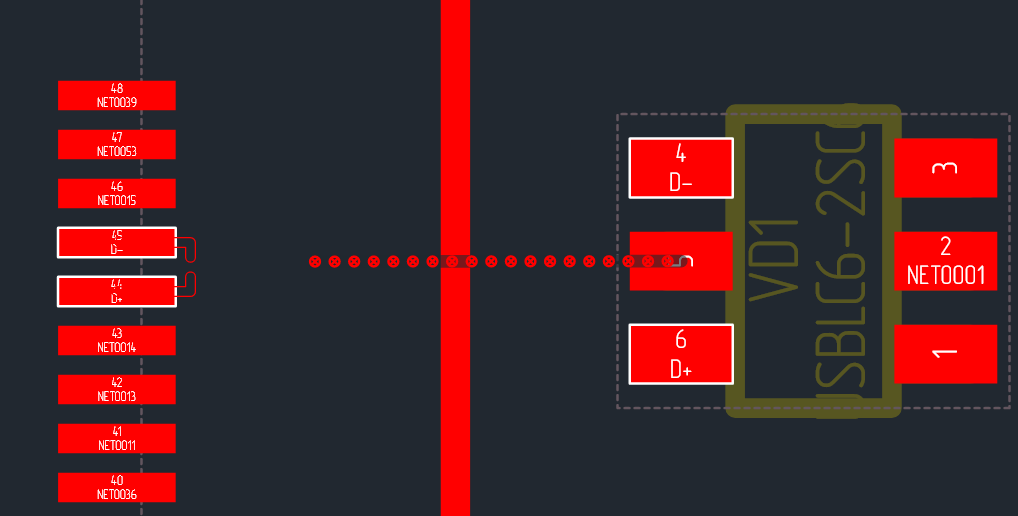

Рис. 6 Отображение некорректного варианта трассировки диффпары
Рис. 6 Отображение некорректного варианта трассировки диффпары

При выделении диффпары область схождения отображается с центральной линией, см. Рис. 7.

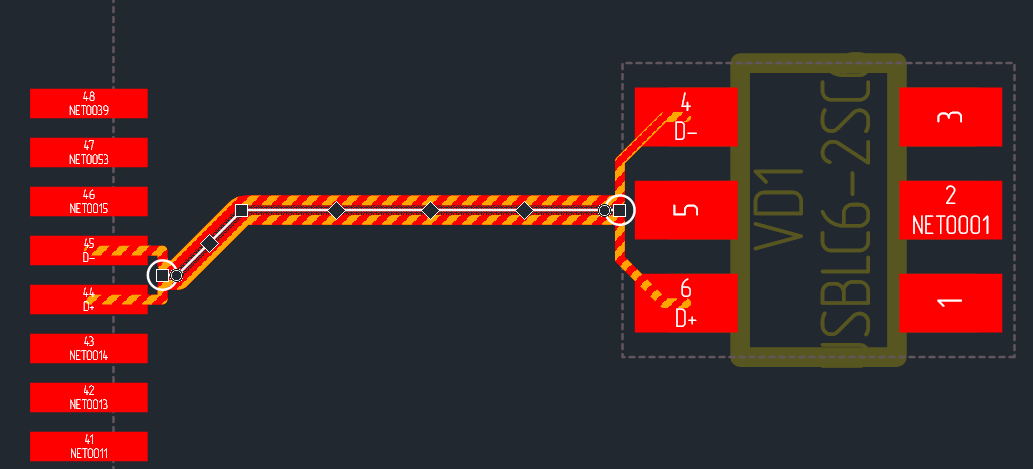

Рис. 7 Отображение области схождения при выделении диффпары
Рис. 7 Отображение области схождения при выделении диффпары

Примечание! Центральная линия также отображается для всех «застегнутых» участков диффпары.
