Экспорт проекта печатной платы Delta Design в КОМПАС-3D

Для экспорта проекта платы Delta Design в КОМПАС-3D:
Вызовите контекстное меню с выбранного проекта платы Delta Design и выберите «Экспорт» → «Компас 3D...», см. Рис. 1.

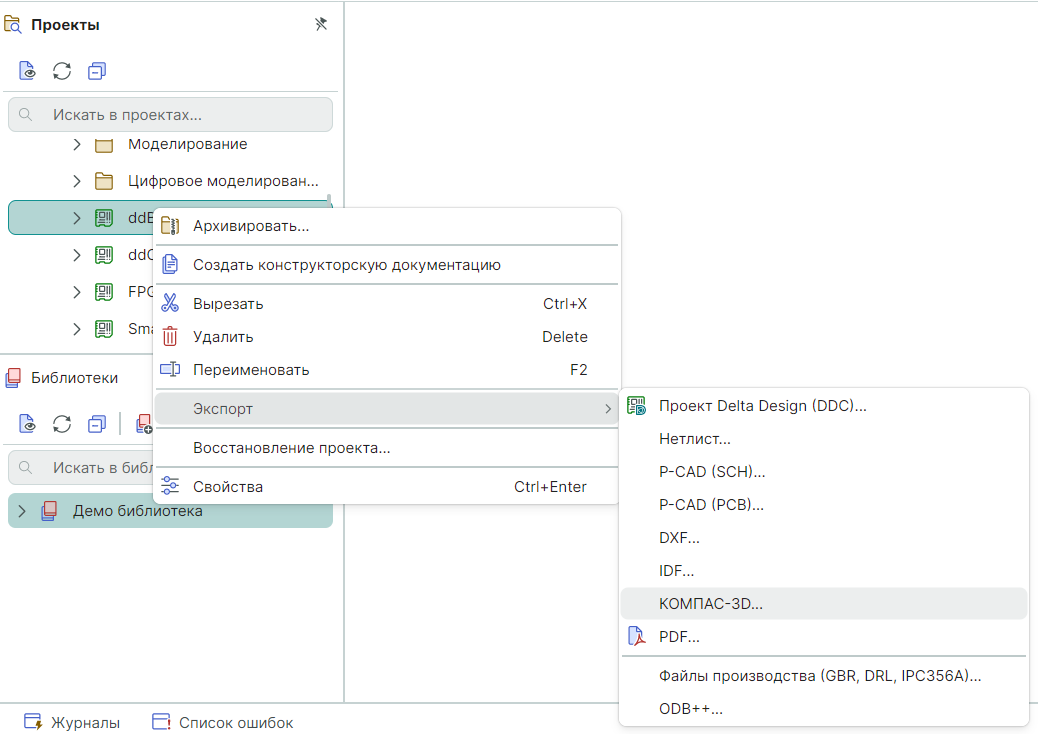

Рис. 1 Вызов экпорта платы проекта Delta Design

При активном редакторе платы проекта Delta Design становится доступным контекстно зависимый пункт экспорта платы из главного меню «Файл» → «Экспорт» → «P-CAD (PCB)...», см. Рис. 2.

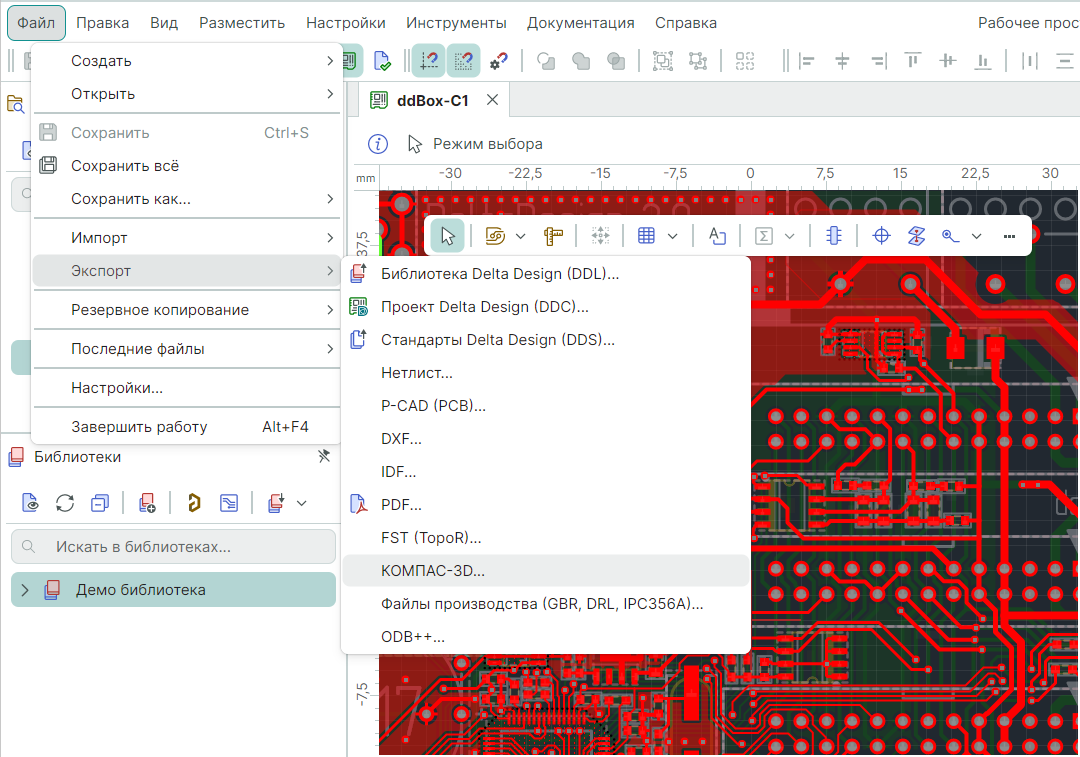

Рис. 2 Вызов экспорта платы из главного меню

Процедура экспорта проекта печатной платы из системы Delta Design в КОМПАС-3D поддерживает как отдельный, так и совместный выбор и формирование файлов двух видов для выгрузки проекта печатной платы:

• Создание и выгрузка IDF файла;
• Создание и выгрузка BOM файла.
