Групповые выводы радиодеталей¶
В среде Delta Design существует возможность создавать для УГО радиодеталей групповые выводы – обозначать при помощи одного графического символа вывода целую группу выводов. Соответственно, на электрической схеме к таким УГО должна быть подключена группа цепей, объединенная одним графическим обозначением. Такой группой цепей является шина. В среде Delta Design групповые выводы радиодеталей могут быть соединены шиной точно так же, как обычные выводы соединяются цепями.

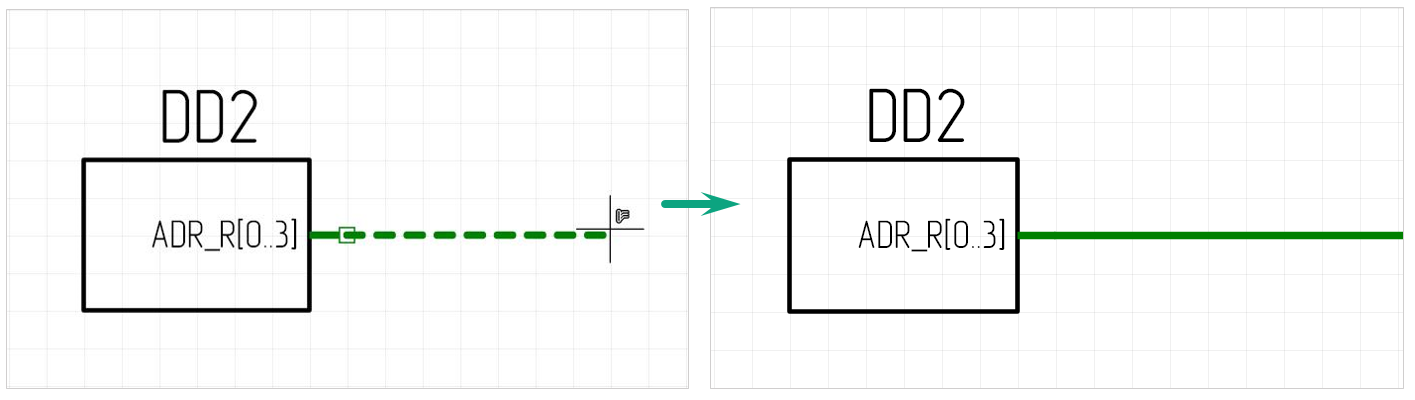

На Рис. 1 показано подключение шины к групповому выводу (левая часть рисунка) и вид УГО радиодетали после подключения шины (правая часть рисунка).
Дальнейшая работа с шиной и групповым выводом строится в следующей последовательности:
1. Для шины составляется список цепей, подключенных к шине.
2. Для каждого одиночного вывода, входящего в состав группового вывода, выбирается цепь, подключенная к шине.
Примечание! Пока список цепей, подключенных к шине, не заполнен, подключение цепей к одиночным выводам группового вывода невозможно.
При подключении шины к групповому выводу для составления списка цепей, подключенных к шине, рекомендуется использовать редактор списка цепей в режиме «Диапазон», см. раздел Создание новых цепей при работе с шиной.
Чтобы задать соответствие между одиночными выводами, входящими в групповой вывод, и списком цепей, подключенных к шине, выделите групповой вывод, т.е. установите курсор мыши на метку группового вывода и выберите пункт «Таблица подключения» в контекстном меню, см. Рис. 2. На экране отобразится окно «Таблица подключения к шине».

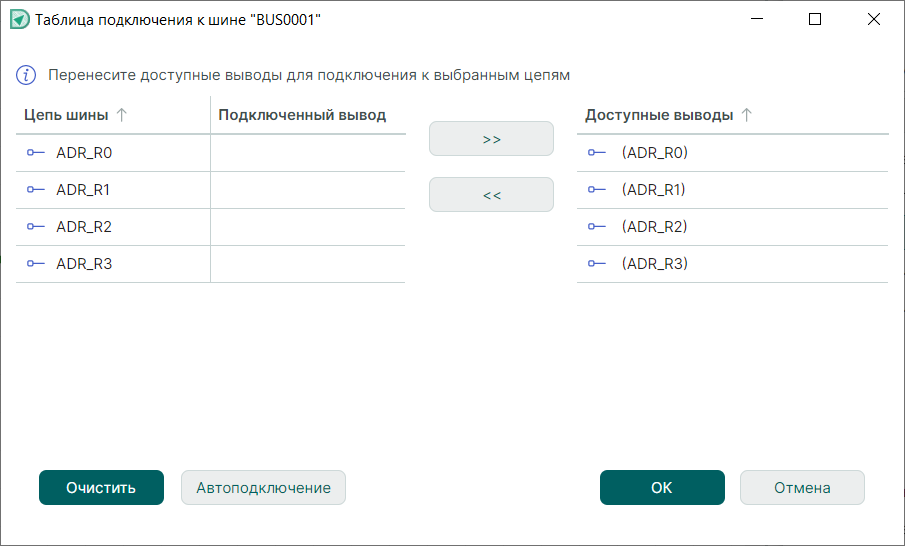

Окно «Таблица подключения к шине» предназначено для установки взаимосвязи между одиночными выводами группового вывода и цепями, подключенными к шине. Общий вид окна представлен на Рис. 3.
В правой части окна расположен список доступных выводов, входящих в состав группового вывода. В левой части окна расположена таблица соответствия цепей, подключенных к шине, и подключаемых одиночных выводов.
Таблица подключений может быть заполнена следующими способами:
- С помощью автоподключения;
- C помощью кнопок добавления;
- С помощью механизма «drag-and-drop».
