Создание новых цепей при работе с шиной

При работе с шиной есть возможность указать имена цепей, которые отсутствуют на схеме, но планируются к прокладке в дальнейшем.
Чтобы добавить в список цепей новые, еще не проложенные цепи:
1. Откройте редактор списка цепей, подключенных к шине (подробнее см. раздел Общие сведения о взаимодействии цепей и шин).
2. Установите переключатель в положение «Диапазон», см. Рис. 1.

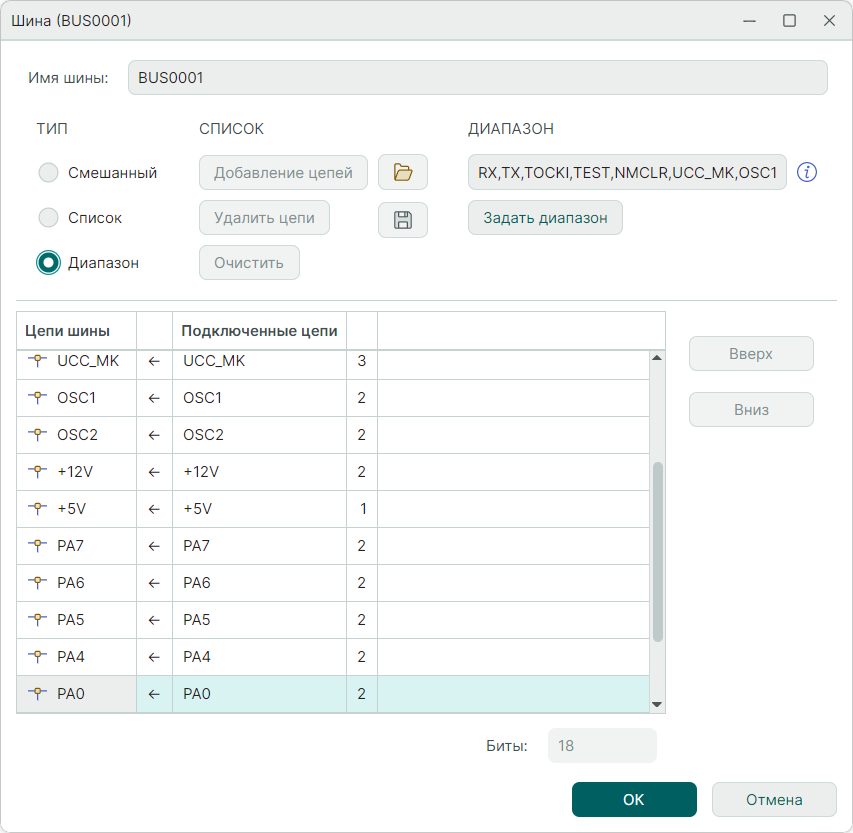

Рис. 1 Включение режима «Диапазон»

3. Введите имена новых цепей в поле «Диапазон» и нажмите кнопку «Задать диапазон». Имена новых цепей вводятся через запятую (например, «NET001», «NET002»).
4. Зафиксируйте список цепей, нажав кнопку «ОК», см. Рис. 2.


Рис. 2 Отображение списка созданных цепей

В режиме «Диапазон» нельзя удалять цепи, присутствующие в списке. Допустимо только создание нового диапазона. Кроме этого, есть возможность переключить редактор в режим «Список» и внести нужные исправления в список цепей, подключённых к шине.
Дальнейшее размещение созданных цепей на схеме проводится таким же образом, как и размещение цепей из списка, созданного на основе расположенных на схеме цепей, см. раздел Шина и цепи, расположенные на схеме.
