Изменение геометрии заполненной области металлизации

Для изменения геометрии заполненной области металлизации:
1. Выберите заполненную область металлизации или ее островок, который необходимо отредактировать.
2. Снимите флаг в чек-боксе «Свойства» → «Подключение» → «Металлизация», см. Рис. 1.

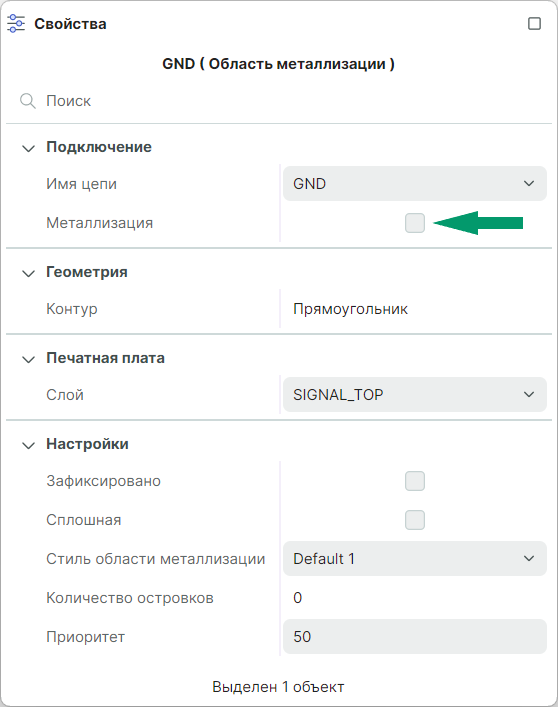

Рис. 1 Отмена заполнения области металлизации

3. Отредактируйте границы области металлизации, например, с помощью перемещения точек трансформации, см. Рис. 2.

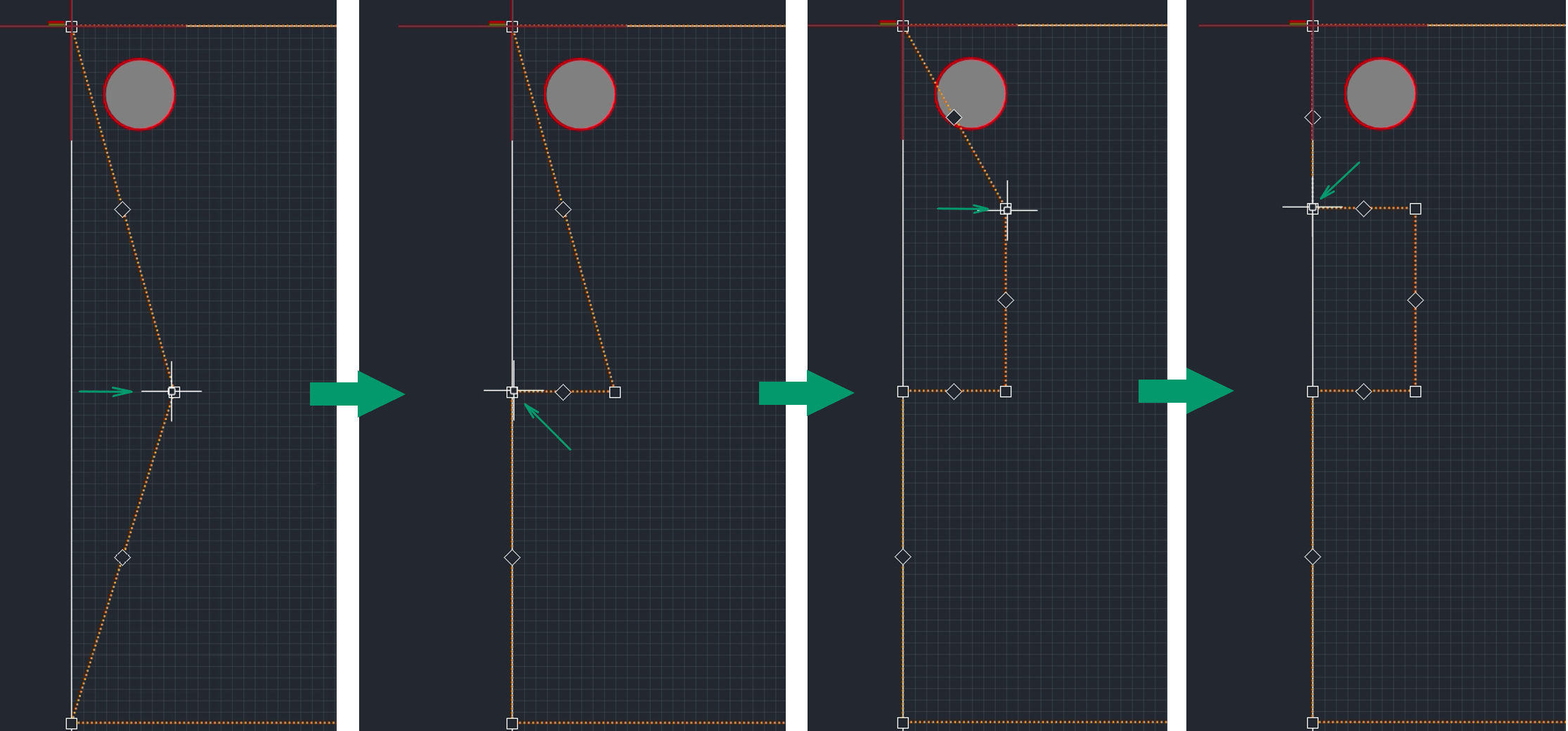

Рис. 2 Редактирование границ области металлизации

Примечание! Работа с границами областей металлизации и их свойствами аналогична редактированию графических объектов. Подробнее см. раздел Точки редактирования графических объектов.

4. Заполните повторно отредактированную область металлизации.
