Общие сведения

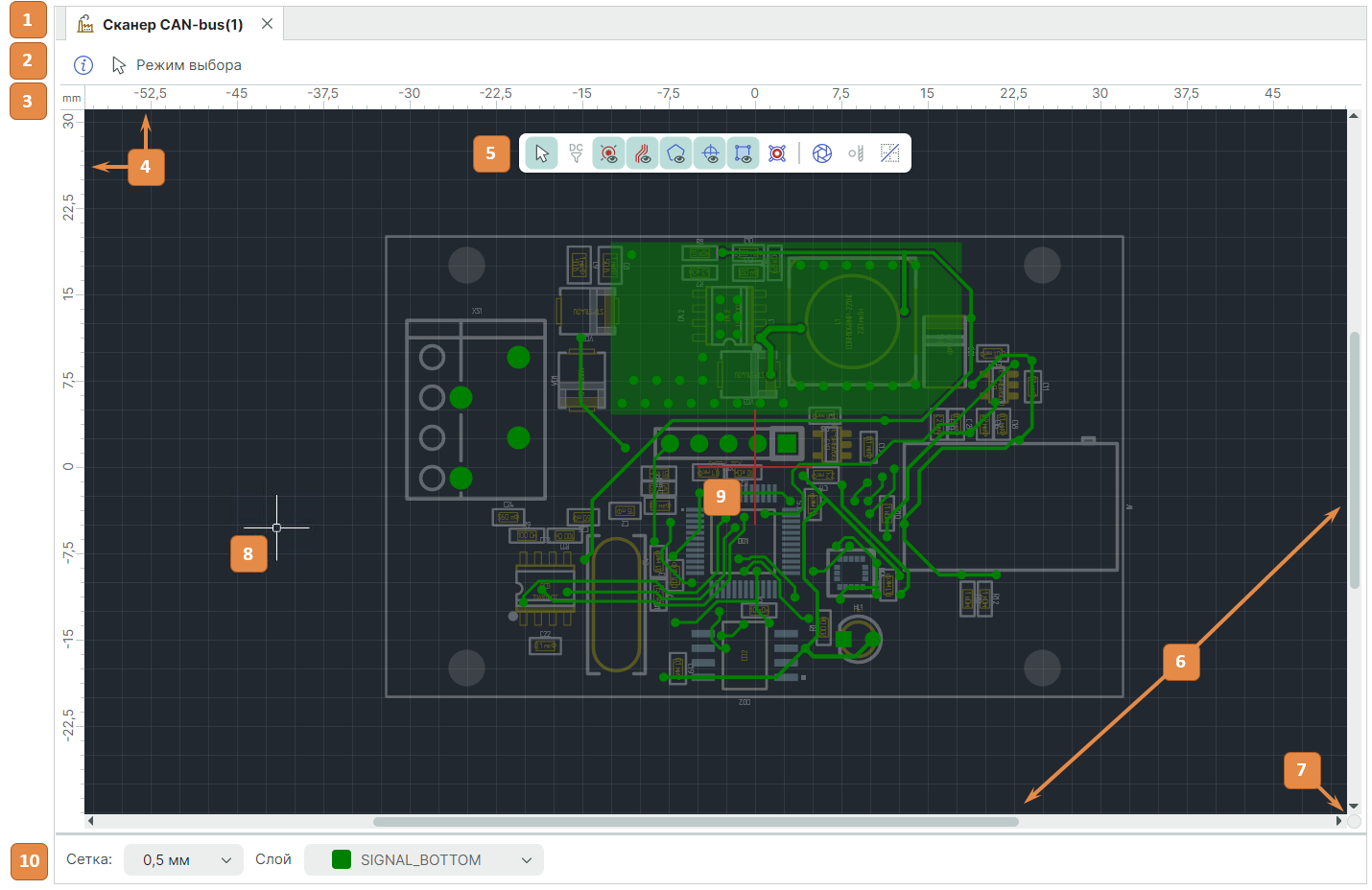

Основные элементы окна графического редактора, см. Рис. 1:

Рис. 1 Окно графического редактора

1. Заголовок окна, отображающий название проекта. Если в проекте имеются несохраненные изменения, то в заголовке после названия будет отображен символ «*».
2. Информационная панель. Область, в которой отображается информация о текущем инструменте, а также кнопка «Горячие клавиши» для вызова списка доступных операций.
3. Единицы измерения координатных линеек.
4. Координатные линейки – горизонтальная (ось Х) и вертикальная (ось Y).
5. Встроенная панель инструментов.
6. Полосы прокрутки. Используются для перемещения отображаемой области в окне редактора.
7. Вызов панели для ввода координат.
8. Курсор. Цвет курсора настраивается в Таблице стиля.
9. Начало координат.
10. Строка состояния. Сетка. Шаг сетки – выбирается с помощью выпадающего списка (по умолчанию для переключения шага сетки задана клавиша «G»).Текущие координаты курсора по осям Х и Y. Текущий масштаб (%).
