Редактор CAM

Окно настроек редактора CAM содержит вкладки: «Общие», «Графика», «Курсоры», см. Рис. 1.

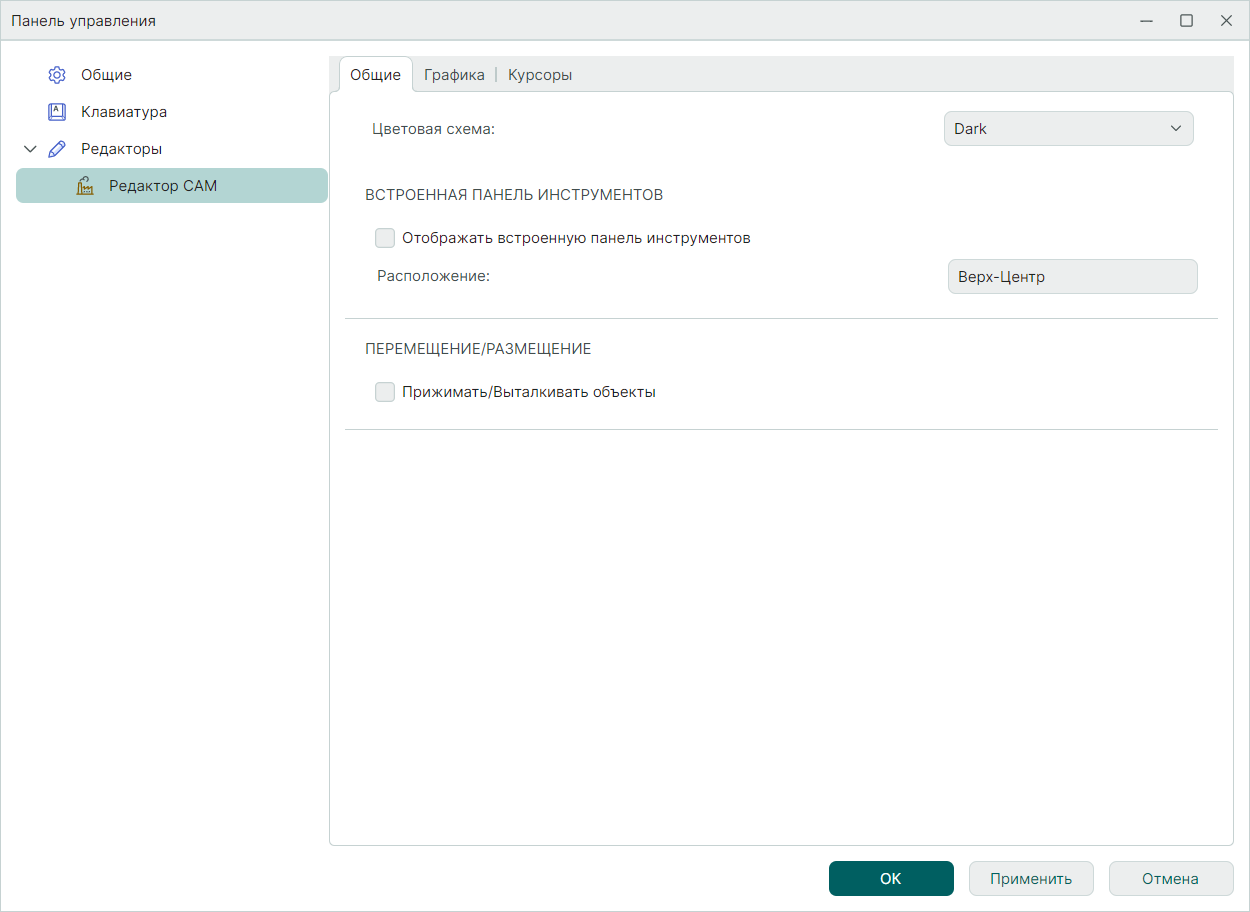

Рис. 1 Настройки редактора CAM

Вкладка «Общие»

Доступные настройки на вкладке «Общие»:

• «Цветовая схема» – выбор цветовой схемы редактора, см. Рис. 2.

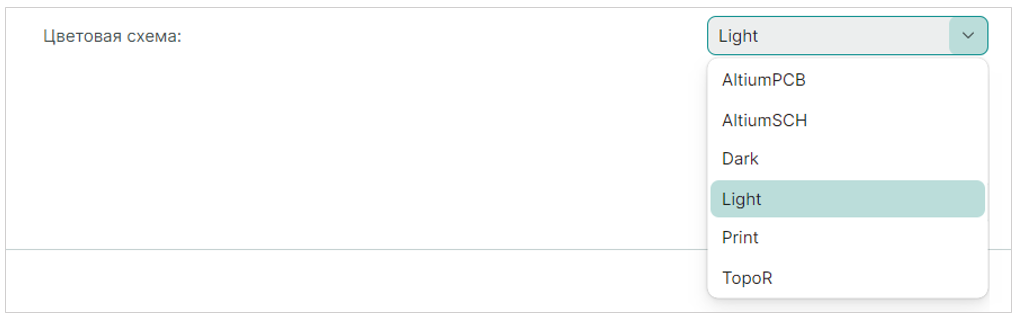

Рис. 2 Выбор цветовой схемы редактора

• «Встроенная панель инструментов» – настройки включения/выключения отображения встроенной панели инструментов и выбор расположения данной панели в окне редактора, см. Рис. 3.

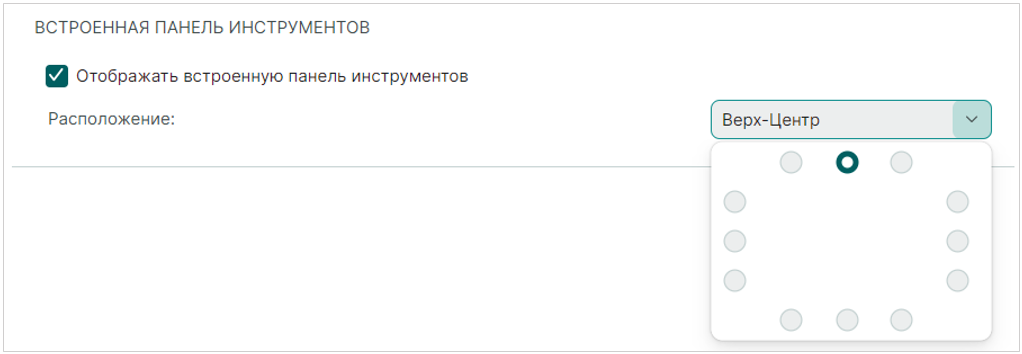

Рис. 3 Настройки встроенной панели

• «Прижимать/выталкивать объекты» – включение/выключение функции прижимания и выталкивания при размещении или перемещении объектов (инстансов на заготовке) с помощью установки/снятия флага.

Вкладка «Графика»

Внешний вид вкладки «Графика» представлен на  Рис. 4.

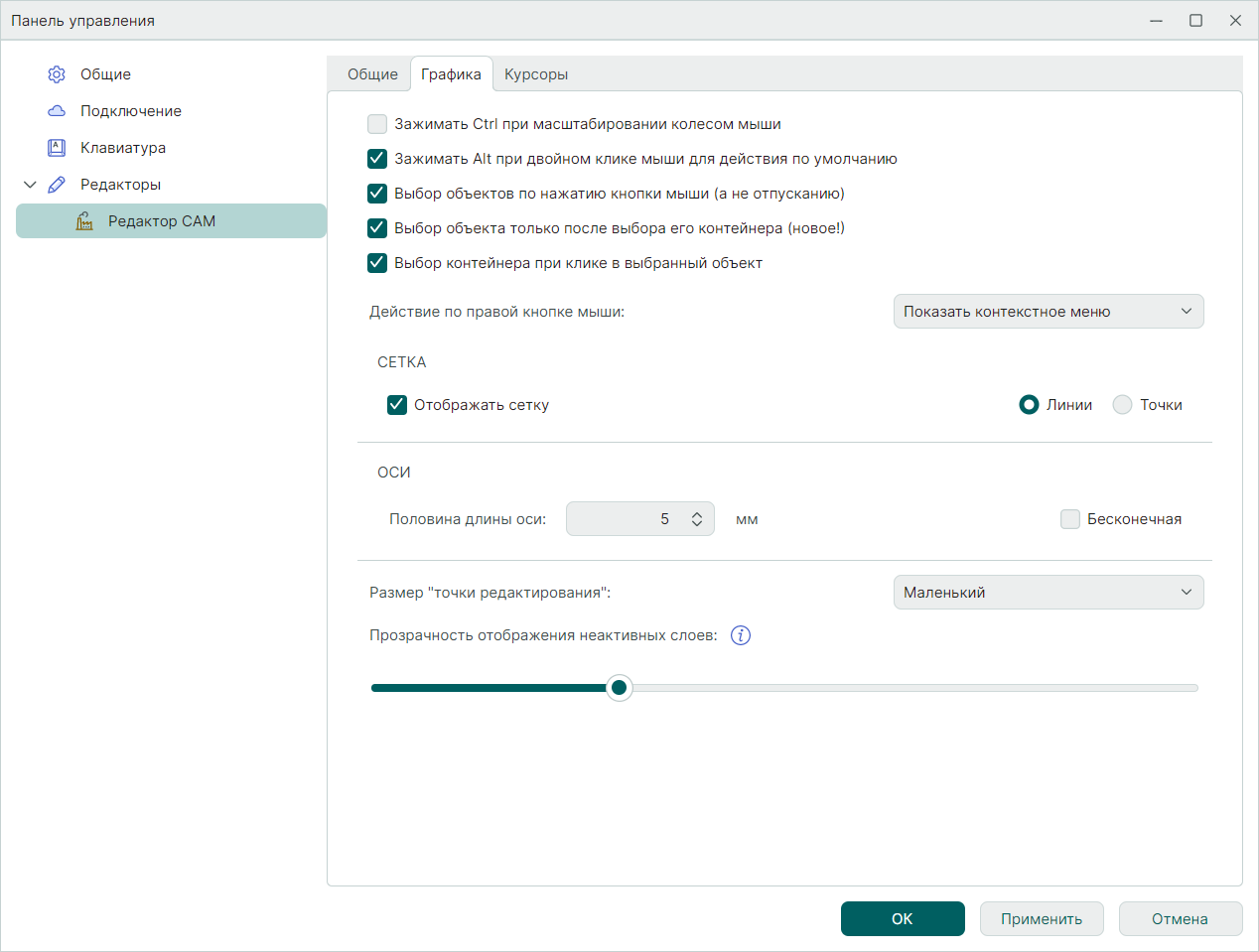

Рис. 4 Вкладка «Графика»

Доступные настройки на вкладке «Графика»:

• «Зажимать Ctrl при масштабировании колесом мыши» – масштабирование изображения в рабочей области графического редактора осуществляется с зажатой клавишей «Ctrl» при вращении колеса мыши.
• «Зажимать Alt при двойном клике мыши для действия по умолчанию» – вызов действия по умолчанию осуществляется двойным кликом мыши на объекте c зажатой клавишей «Alt».
• «Выбор объектов по нажатию кнопки мыши (а не отпусканию)» – выбор объекта, находящегося под курсором мыши в редакторе, происходит в момент нажатия левой клавиши мыши.
• «Действие по правой кнопке мыши» – выбор действия, которое будет совершаться по нажатию правой кнопки мыши, см. Рис. 5.

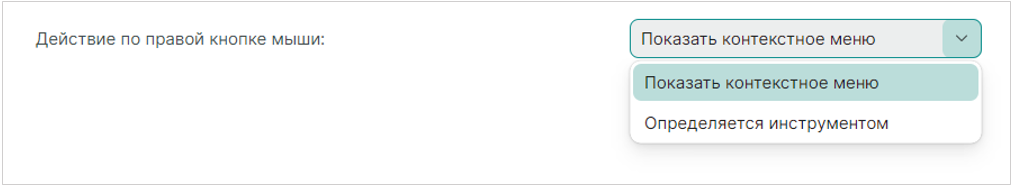

Рис. 5 Доступные действия по правой кнопке мыши

• «Отображать сетку» – включить отображение сетки в графическом редакторе.
• «Линии» – отображать линии сетки.
• «Точки» – отображать сетку точками пересечения линий.
• «Половина длины оси» – величина половины длины перекрестия, обозначающего начало координат.
• «Бесконечная» – бесконечное значение длины перекрестия начала координат.
• «Размер "точки редактирования"» – выбор размера для точек редактирования графических элементов, см. Рис. 6.

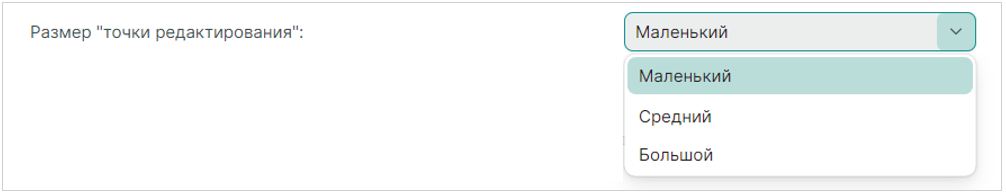

Рис. 6 Выбор размера для точек редактирования

• «Прозрачность отображения неактивных слоев» – прозрачности отображения неактивных слоев, где 0% – полная прозрачность, 100% – полная непрозрачность, см. Рис. 7.

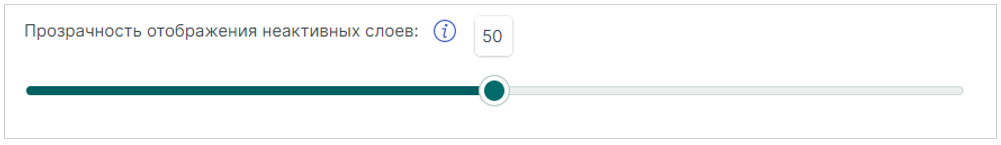

Рис. 7 Настройка прозрачности отображения неактивных слоев

Вкладка «Курсоры»

Внешний вид вкладки «Курсоры» представлен на  Рис. 8.

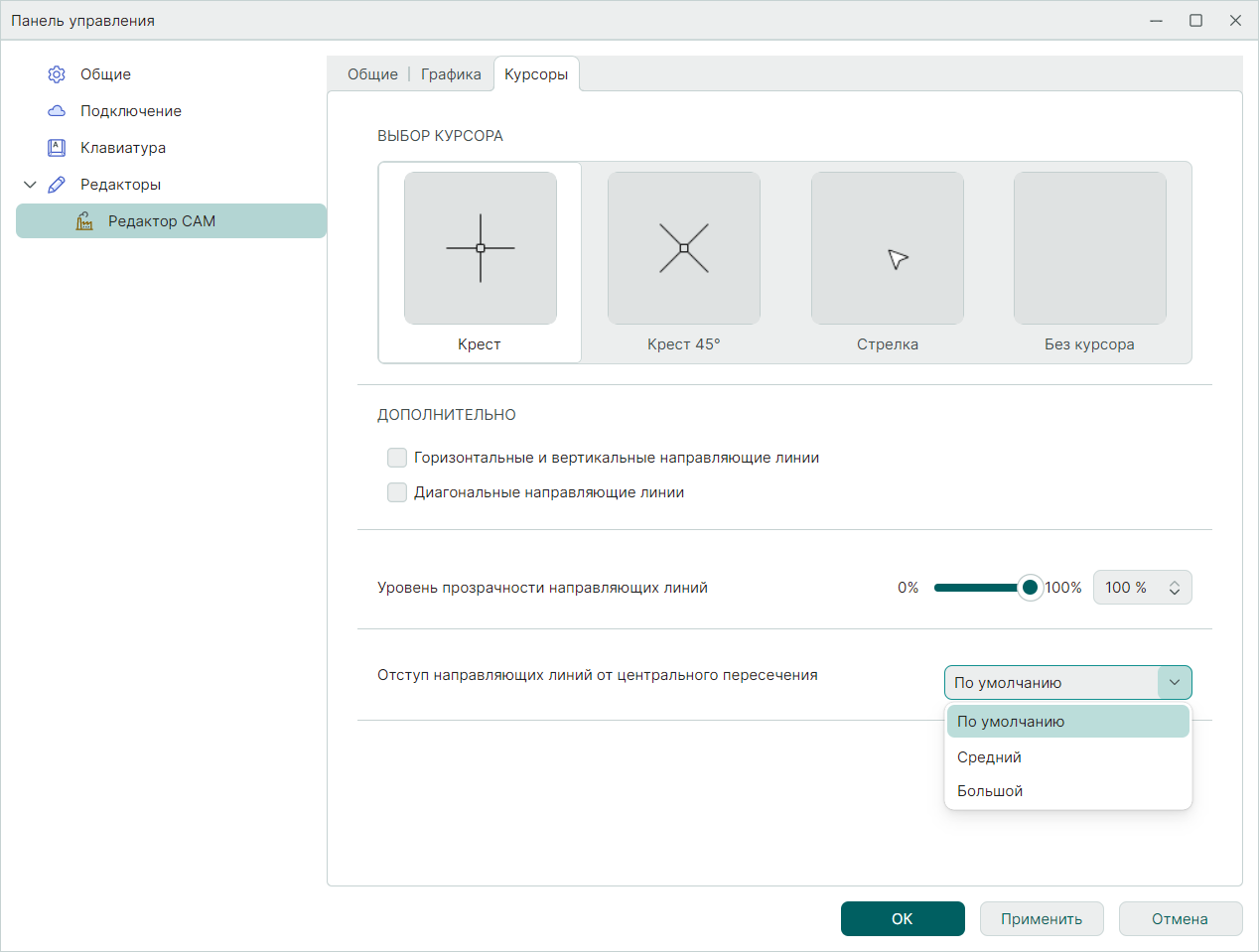

Рис. 8 Вкладка «Курсоры»

Доступные настройки на вкладке «Курсоры»:

• «Выбор курсора» – выбор отображения курсора. При выборе варианта «Без курсора» автоматически активируется включение горизонтальных и вертикальных направляющих.
• «Горизонтальные и вертикальные направляющие линии» – включение отображения горизонтальных и вертикальных направляющих в графическом редакторе.
• «Диагональные направляющие линии» – включение отображения диагональных направляющих в графическом редакторе.
• «Уровень прозрачности направляющих линий» – выбор уровня прозрачности для направляющих линий.
• «Отступ направляющих линий от центрального пересечения» – выбор величины отступа направляющих от центрального пересечения.
