Общие сведения о настройках фанаутов

Настройки построения фанаутов производятся в окне «Настройки фанаутов».
Допускаются следующие типы настроек:

• Выбор стиля переходного отверстия, см. Рис. 1, заданного в окне «Слои и переходные отверстия» → «Конфигуратор набора слоев и переходных отверстий» → «Переходные отверстия».

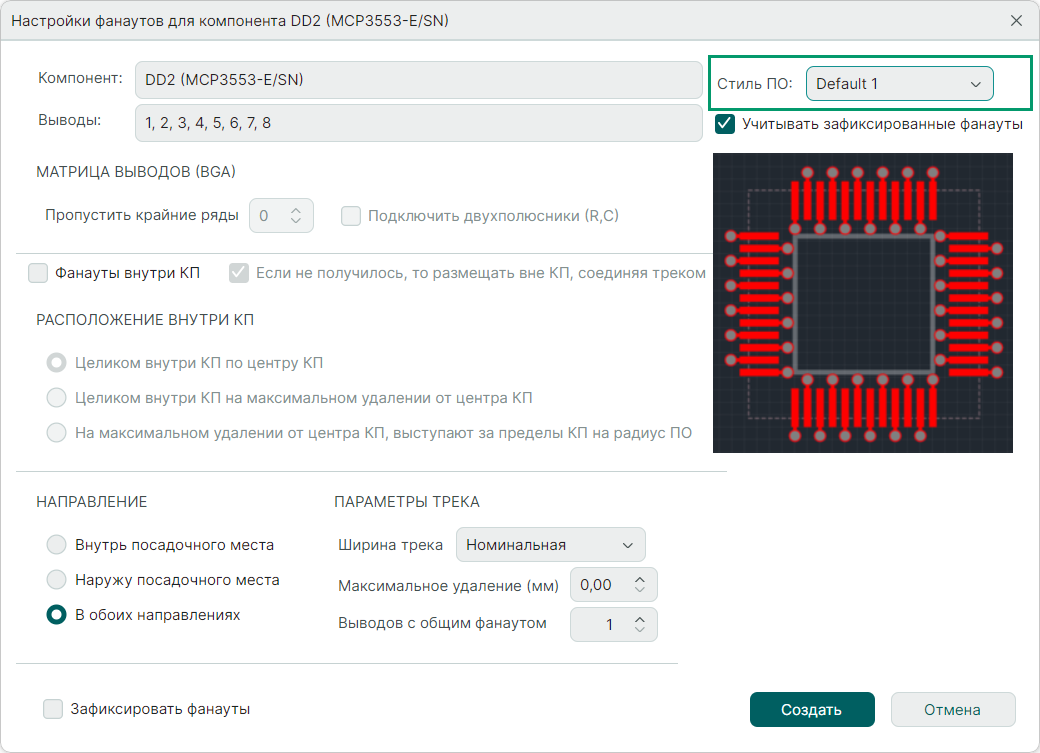

Рис. 1 Выбор стиля переходного отверстия

• Учет зафиксированных существующих фанаутов при построении новых, с помощью установки флага в чек-боксе «Учитывать зафиксированные фанауты», см. Рис. 2.

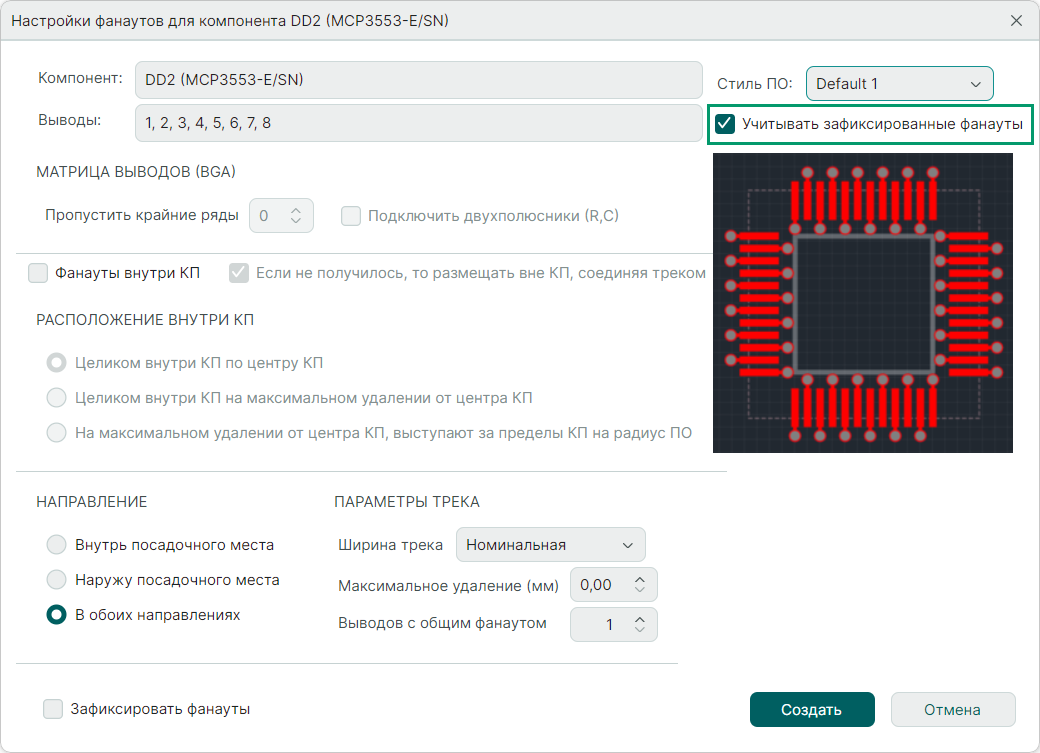

Рис. 2 Учет зафиксированных существующих фанаутов

• Выбор номеров выводов компонента, для которых необходимо построить фанауты, см. Рис. 3.

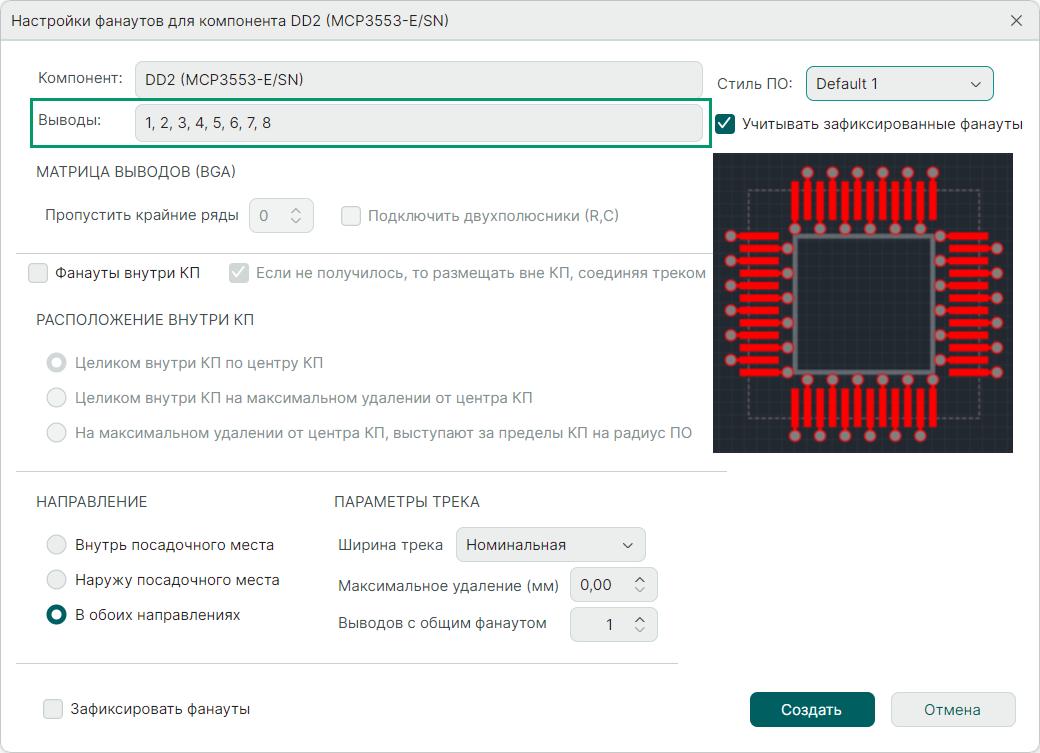

Рис. 3 Выбор выводов компонента для построения фанаутов

• Определение расположения и направления построения фанаутов для компонентов планарного монтажа (ПКП), определение количества пропускаемых внешних рядов и колонок для BGA-компонентов, см. раздел Настройки построения фанаутов для разных типов ПМ.
• Определение ширины трека, определение максимального расстояния удаления переходного отверстия от центра контактной площадки, установка возможности подключения эквипотенциальных выводов к одному переходному отверстию, см. раздел Параметры трека при построении фанаутов.
• Автоматическая фиксация построенных фанаутов (поставить флаг в чек-боксе «Зафиксировать фанауты»), см. Рис. 4.

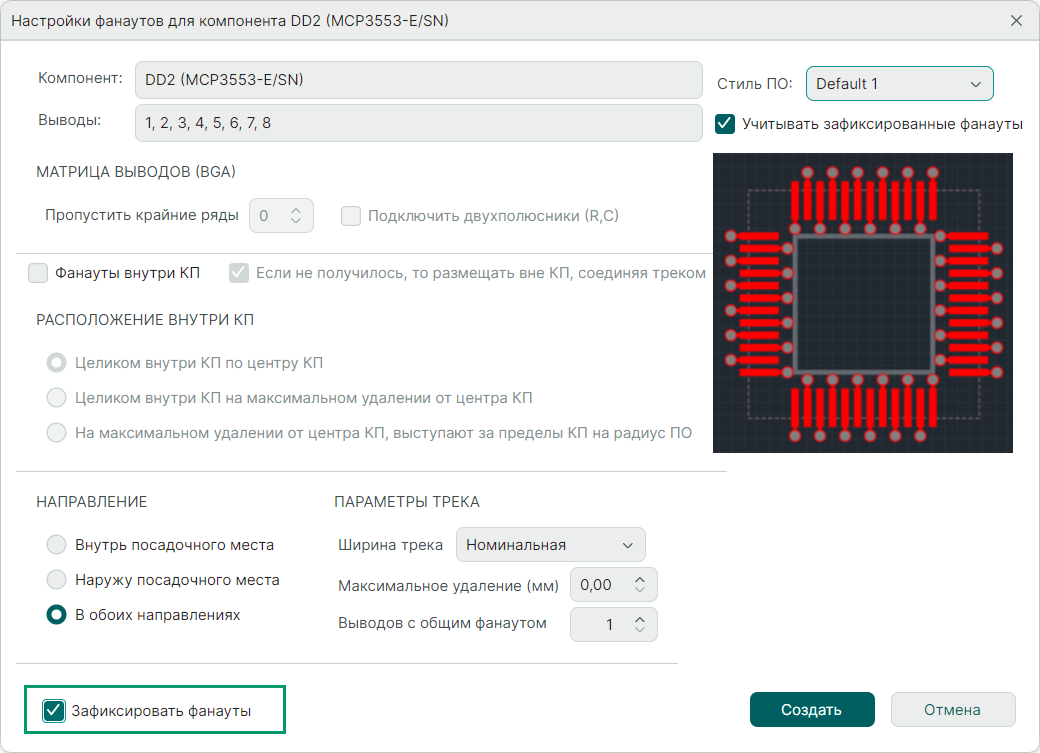

Рис. 4 Установка автоматической фиксации построенных фанаутов

После нажатия кнопки «Создать» на экране отображается окно индикации процесса «Построение фанаутов для компонента» с текущей информацией по обработанным и построенным фанаутам, см. Рис. 5.

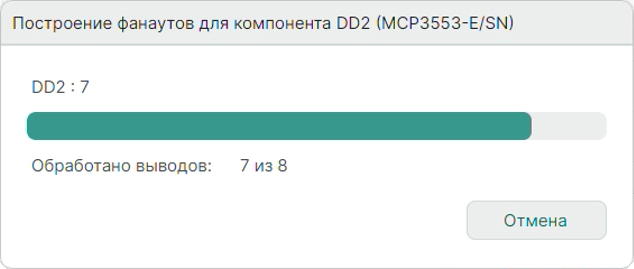

Рис. 5 Окно индиакации процесса построения фанаутов

По результатам построения фанаутов в панели «Журналы» отображается итоговая информация, см. Рис. 6.

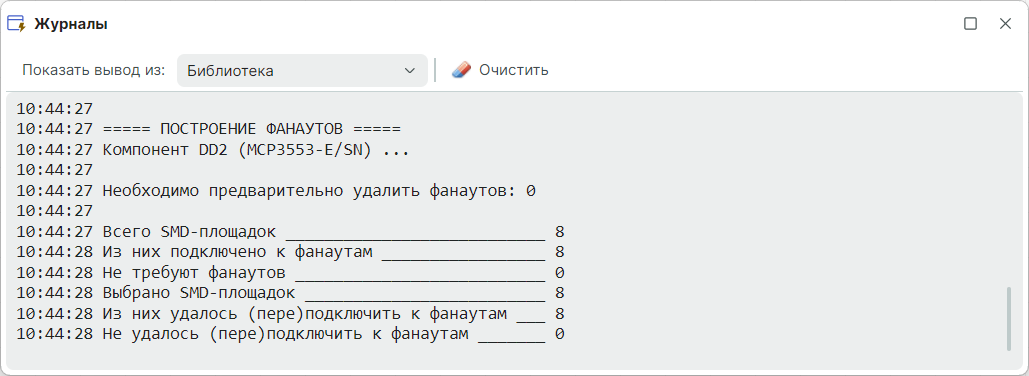

Рис. 6 Итоговая информация по построенным фанаутам
