Настройки построения фанаутов для разных типов ПМ

Для BGA компонентов можно определить количество внешних рядов и колонок выводов, для которых не будут строится фанауты.
Для этого в поле «Матрица выводов (BGA)» → «Пропустить крайние ряды» установите числовое значение, обозначающее количество внешних рядов (колонок), которые должны быть пропущены при построении фанаутов, см. Рис. 1.

Рис. 1 Исключение внешних рядов и колонок из матрицы BGA при построении фанаутов
Рис. 1 Исключение внешних рядов и колонок из матрицы BGA при построении фанаутов

Для прочих планарных компонентов (SMD) предполагается, что контакты расположены только по периметру посадочного места, образуя два или четыре ряда контактов.
Можно выделить различные направления построения фанаутов относительно границы контура посадочного места компонента, см. Рис. 2:

  • Внутрь посадочного места;
  • Наружу посадочного места;
  • В обоих направлениях.

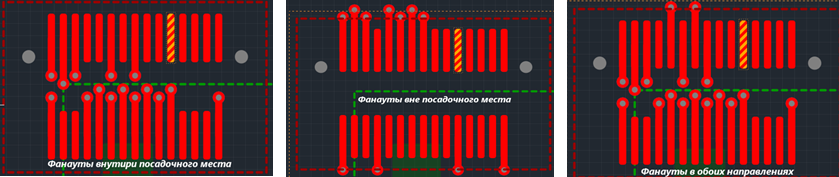

Рис. 2 Различные варианты расположения фанаутов относительно границ посадочного места
Рис. 2 Различные варианты расположения фанаутов относительно границ посадочного места

Выбор направления построения фанаутов производится с помощью переключателя в поле «Направление», при этом флаг в чек-боксе «Фанауты внутри КП» должен быть снят, см. Рис. 3.

Рис. 3 Выбор «направления» создания фанаутов для SMD компонентов
Рис. 3 Выбор «направления» создания фанаутов для SMD компонентов

Для выбора расположения фанаутов внутри контактной площадки должен быть установлен флаг в чек-боксе «Фанауты внутри КП».
Можно выделить различные расположения построения фанаутов относительно контактной площадки вывода компонента, см. Рис. 4.

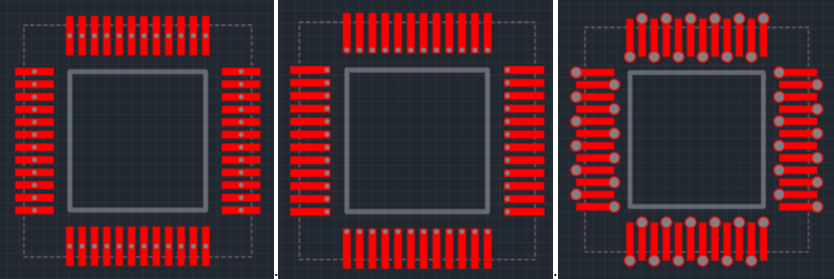

Рис. 4 Различные варианты расположения фанаутов относительно КП
Рис. 4 Различные варианты расположения фанаутов относительно КП

Расположение построения фанаутов задается с помощью переключателя в поле «Расположение» по критериям, см. Рис. 5:

  • Целиком внутри КП по центру КП;
  • Целиком внутри КП на максимальном удалении от центра КП;
  • На максимальном удалении от центра КП, выступают за пределы КП на радиус ПО.

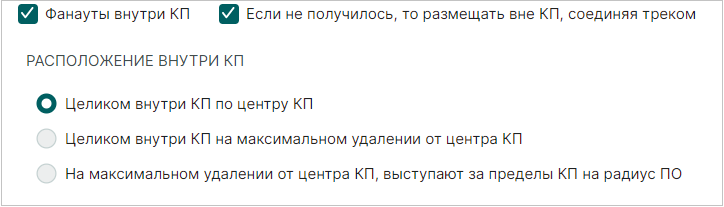

Рис. 5 Выбор расположения фанаутов внутри КП
Рис. 5 Выбор расположения фанаутов внутри КП

При установленном флаге в чек-боксе «Если не получилось, то размещать вне КП, соединяя треком» новые фанауты размещаются вне контактной площадки при условии отсутствия вариантов расположения фанаутов без нарушений.
Если же флаг снят, в результате построения новых фанаутов система выводит сообщения с перечнем выводов компонента, которые не удалось подключить к фанаутам.
