Параметры трека при построении фанаутов

При построении фанаутов используется стиль переходного отверстия, который выбран в настройках фанаутов и разрешен для использования в составе цепи контакта (см. Приложение Б). Треки, соединяющие переходные отверстия и контактные площадки, всегда прокладываются до центра контактных площадок. Трек между контактной площадкой и переходным отверстием может иметь разную ширину. Ширина устанавливается в пункте «Ширина трека» раздела «Параметры трека», см. Рис. 1. Для ширины трека можно задать следующие значения, см. раздел Параметры трека:

  • Номинальная – номинальное значение, которое установлено в редакторе правил для цепи, подключённой к данной контактной площадке;
  • Зауженная – ширина трека в режиме заужения, установленная в редакторе правил для цепи, подключённой к данной контактной площадке;
  • Минимальная – минимальное значение, которое установлено в редакторе правил для цепи, подключённой к данной контактной площадке;

  • Другая... – произвольная ширина, которая задается в единицах длины, установленных в настройках системы.

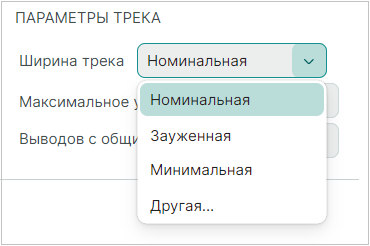

Рис. 1 Установка ширины трека при построении фанаутов
Рис. 1 Установка ширины трека при построении фанаутов

Значение максимально допустимого расстояния между центрами контактной площадки и переходного отверстия устанавливается в пункте «Максимальное удаление (мм)» раздела «Параметры трека», см. Рис. 2. Значение всегда задается в миллиметрах. Если в качестве значения установлено «0», то максимальное расстояние не регламентируется, т.е. расстояние может быть любым. Если значение введено и указанного расстояния недостаточно для построения фанаутов, то построение не будет проведено.

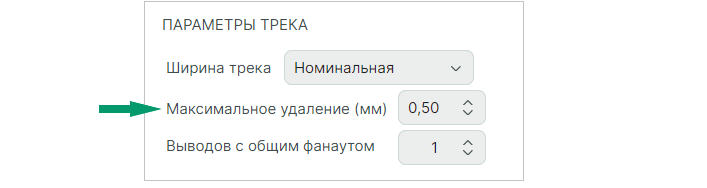

Рис. 2 Установка максимального расстояния между центром КП и центром ПО в фанауте
Рис. 2 Установка максимального расстояния между центром КП и центром ПО в фанауте

В ряде случаев несколько контактов компонента подключаются к одной и той же цепи, соответственно для них можно создать общие фанауты. Предельно допустимое количество эквипотенциальных выводов компонентов, которые могут подключаться к общему фанауту, задается в пункте «Выводов с общим фанаутом» раздела «Параметры трека», см. Рис. 3.

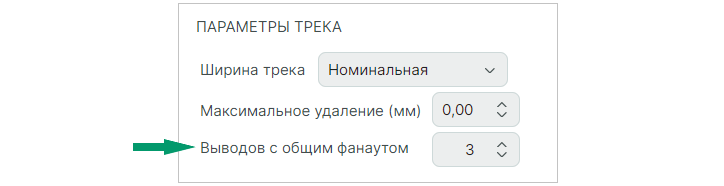

Рис. 3 Установка ограничения количества эквипотенциальных КП, подключаемых к одному ПО
Рис. 3 Установка ограничения количества эквипотенциальных КП, подключаемых к одному ПО

При использовании общих фанаутов эквипотенциальные контактные площадки могут быть соединены между собой треком. Пример построения общих фанаутов представлен на Рис. 4.

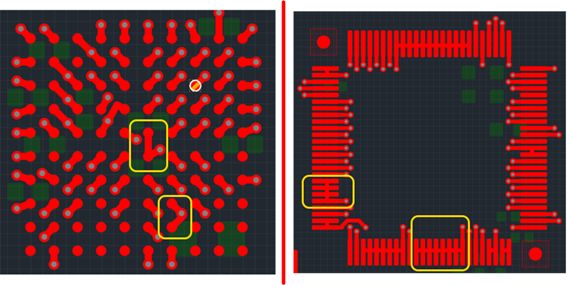

Рис. 4 Пример построения общих фанаутов
