Общие сведения о ширине трека

Ширина трека ограничивается параметрами, заданными в правилах проектирования: минимальным и номинальным значением, подробнее см. Приложение Б.
Кроме того, для треков устанавливаются параметры зауженного режима: ширина меньше минимальной и ограничение на длину зауженных участков (с шириной меньше минимальной).
Для просмотра и редактирования правил проектирования применительно к конкретной цепи:
1. Выберите контактную площадку, с которой планируется начать трек, или уже размещенный трек.
2. Вызовите контекстное меню и воспользуйтесь пунктом «Показать правила», см. Рис. 1.

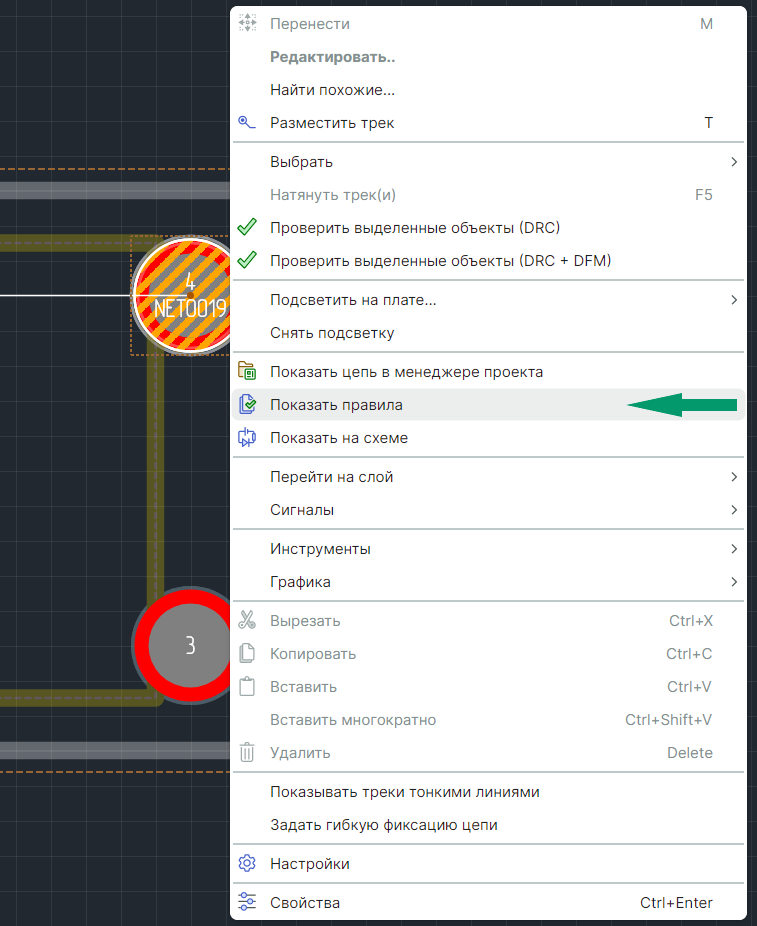

Рис. 1 Вызов редактора правил для цепи

3. При необходимости измените или дополните правила для ширины трека, созданные на основе шаблонов правил в стандартах системы, см. Рис. 2.

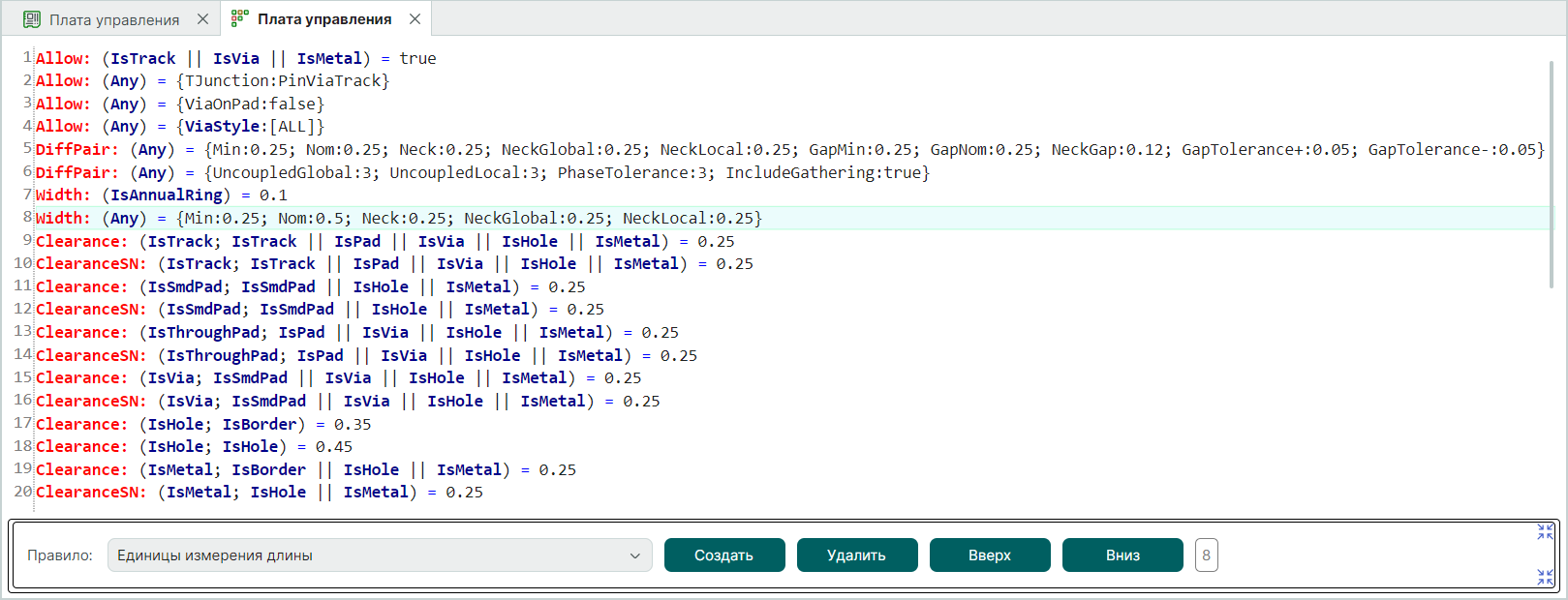

Рис. 2 Значения ширины трека для цепи

Ширина трека может задаваться как при размещении трека, так и редактироваться уже после размещения.
Изменение ширины трека выполняется одним из следующих способов:

• Установка приоритетного значения ширины.
• Установкой произвольного значения ширины.
