Описание вывода

Выводы – это отдельные графические объекты, входящие в состав УГО.
На схемах именно к выводам подключаются линии электрической связи.
Положение вывода однозначно определяет точку УГО, к которой может быть подведена линия электрической связи.

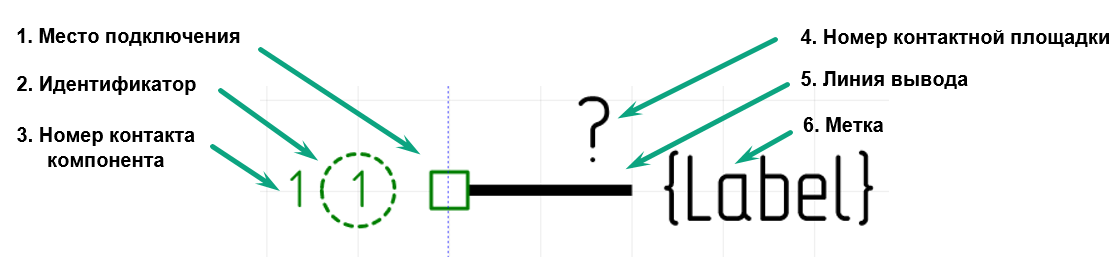

Вывод – это составной графический объект, см. Рис. 1:

Рис. 1 Составляющие вывода

1. Место подключения – графический элемент, предназначенный для подключения линии электрической связи к УГО.
2. Идентификатор – надпись, которая позволяет идентифицировать вывод. Идентификатор не отображается на схемах. Он служит для сопоставления выводов УГО и контактов компонентов, см. раздел Сопоставление.
3. Номер контакта компонента – надпись, которая указывает на соответствие вывода и контакта компонента. Номер контакта отображается только при просмотре УГО в рамках компонента, см. раздел Общие сведения о контактах.
4. Номер контактной площадки – текстовое поле, которое показывает номер контактной площадки (корпуса радиодетали), сопоставленный с данным выводом. Значение номера контактной площадки отображается только на схеме, где однозначно определено сочетание УГО и посадочного места.
5. Линия вывода – графический элемент, обозначающий контакт компонента, его «ножку». Длина линии вывода может быть изменена таким образом, чтобы не использовать дополнительные графические элементы, обозначающие контакт компонента. Линия вывода имеет несколько различных графических представлений, которые используются для обозначения функции контакта. Описание различных графических представлений выводов приведено в разделе Обозначения выводов.
6. Метка – текстовое поле, которое используется для указания функции вывода.
