Переходные отверстия¶
На посадочном месте переходные отверстия имеют ограниченные свойства. Это связано с тем, что в системе Delta Design параметры переходных отверстий определяются непосредственно в проекте платы.
Посадочное место в библиотеке не связано с каким-либо проектом, поэтому в свойствах переходных отверстий задаются координаты и стиль переходного отверстия из библиотеки.
В последующем, при размещении посадочного места на плате, необходимо будет сопоставить переходные отверстия из посадочного места с теми, что используются на плате.
В посадочном месте переходное отверстие определяется диаметром отверстия и диаметром контактной площадки (пояска вокруг отверстия).

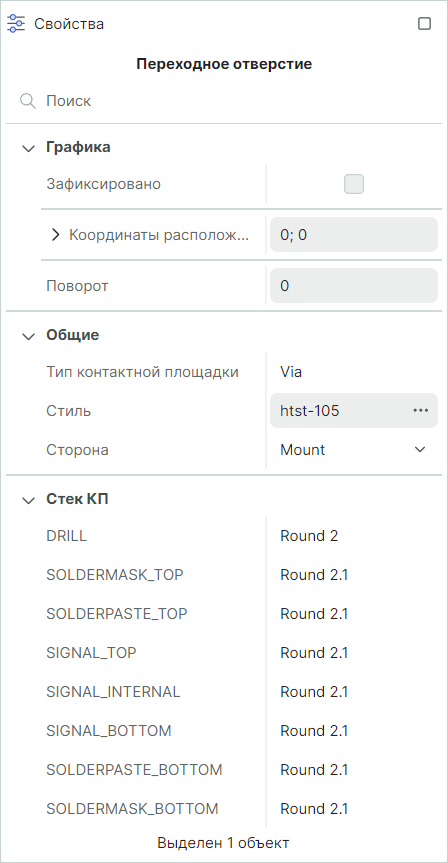

Свойства переходных отверстий задаются с помощью панели «Свойства», см. Рис. 1.
Группа «Графика»:
- «Зафиксировано» – при установленном в чек-боксе флаге фиксируется расположение объекта;
- «Координаты расположения» – поле для ввода и отображения координат центра объекта относительно начала координат посадочного места;
- «Поворот» – поле для ввода и отображения угла поворота объекта относительно точки начала координат посадочного места.
Группа «Общие»:
- «Тип контактной площадки» – отображается тип выделенной контактной площадки;
- «Стиль» – отображается стиль выделенной контактной площадки;
Примечание! Изменение стиля контактной площадки осуществляется нажатием символа «...» в поле «Свойства» → «Общие» → «Стиль».
- «Сторона» – сторона платы, на которой расположено переходное отверстие на посадочном месте.
Примечание! Изменение стороны расположения переходного отверстия на посадочном месте осуществляется через контекстное меню выбором «Перенести на другую сторону». По умолчанию назначена "горячая" клавиша «Х» в латинской раскладке.
Группа «Стек КП» – отображает формы и размеры контактных площадок на слоях платы .
Примечание! Все величины указываются в единицах длины, установленных в стандартах системы.
К переходным отверстиям применяется набор стандартных действий, которые выполняются точно так же, как для графических объектов:
- перемещение;
- копирование;
- вырезание;
- вставка.
