Размещение одиночной контактной площадки

Размещение контактных площадок осуществляется с помощью инструмента «Разместить контактную площадку», расположенного:

• на панели инструментов редактора;
• на панели инструментов «Плата»;
• в главном меню «Разместить»;
• в контекстном меню «Инструменты».

После запуска инструмента отображается окно «Выбор контактной площадки», в котором выбирается тип размещаемой контактной площадки, см. Рис. 1.

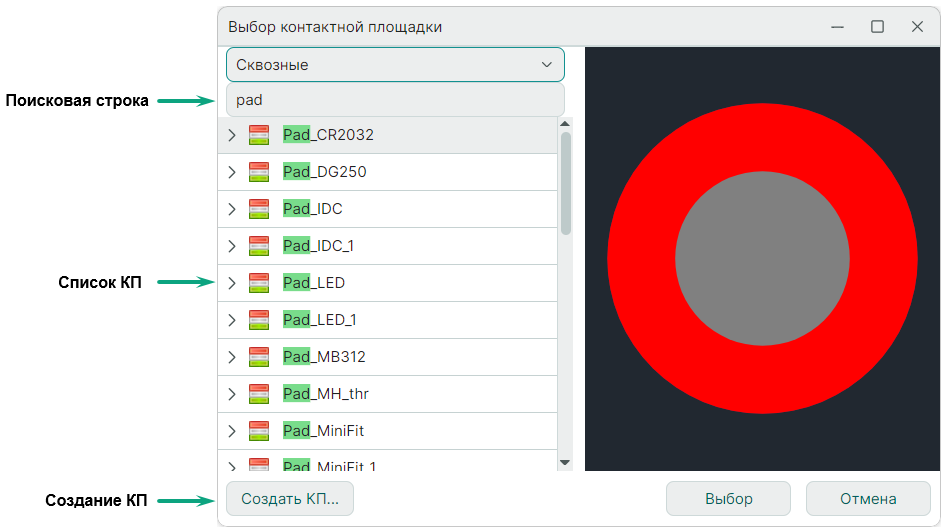

Рис. 1 Выбор размещаемой контактной площадки

В левой части окна расположен список контактных площадок, существующих в данной библиотеке, в правой – область предварительного просмотра выбранной контактной площадки в левой части окна.
Для поиска нужной контактной площадки можно воспользоваться поисковой строкой, введя в нее символы из имени контактной площадки, при этом другие элементы списка не будут отображаться.
Для создания контактной площадки, которая отсутствует в библиотеке, нажмите «Создать КП…», после чего будет открыт редактор контактных площадок в новом рабочем окне.
Для подтверждения выбора нажмите «Выбор».
После выбора контактной площадки установите курсор внутри контура компонента в месте размещения контактной площадки, см. Рис. 2.

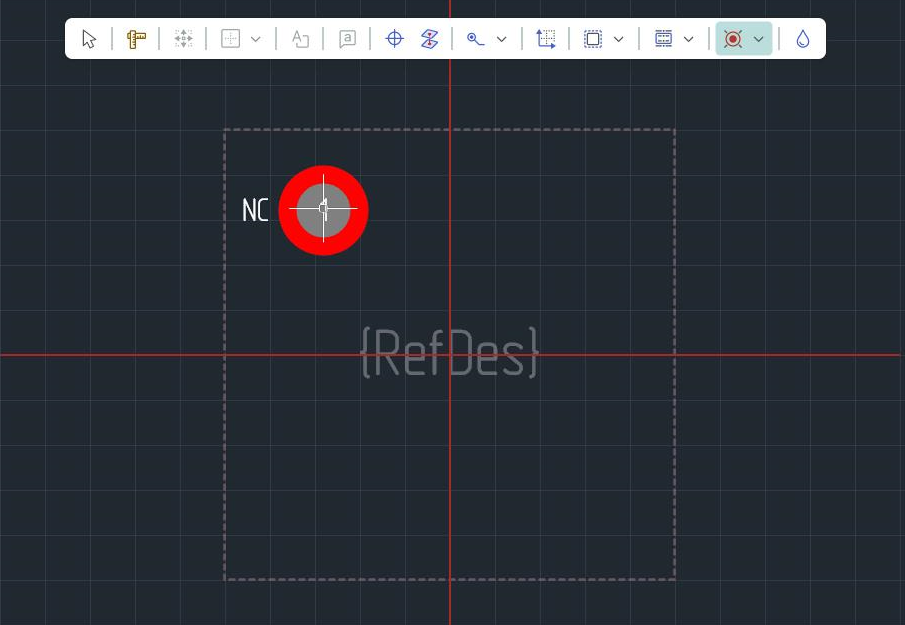

Рис. 2 Размещение контактной площадки

При перемещении курсора в редакторе показывается вид контактной площадки.
В полях «Х» и «Y» отображаются координаты текущего расположения центра контактной площадки относительно начала координат.
При необходимости для поворота площадки по часовой стрелке нажмите клавишу «Shift+R», для поворота в против часовой стрелки нажать «R» или выбрать из контекстного меню «Графика» → «Повернуть по часовой стрелке» или «Графика» → «Повернуть против часовой стрелки», см. Рис. 3.

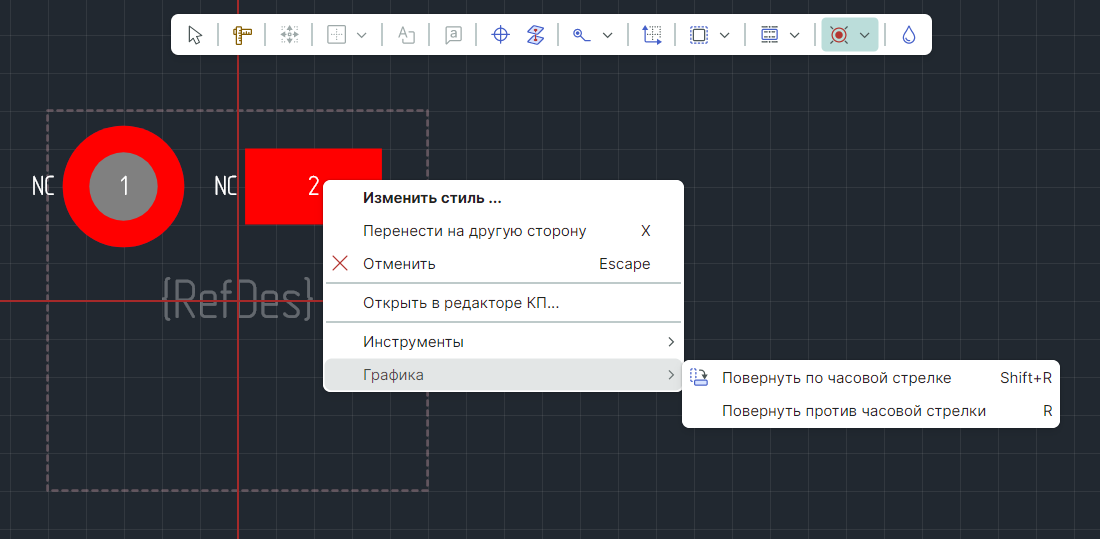

Рис. 3 Поворот контактной площадки

Для завершения размещения контактной площадки нажмите левую кнопку мыши. После этого контактная площадка будет размещена в указанном месте, см. Рис. 4.

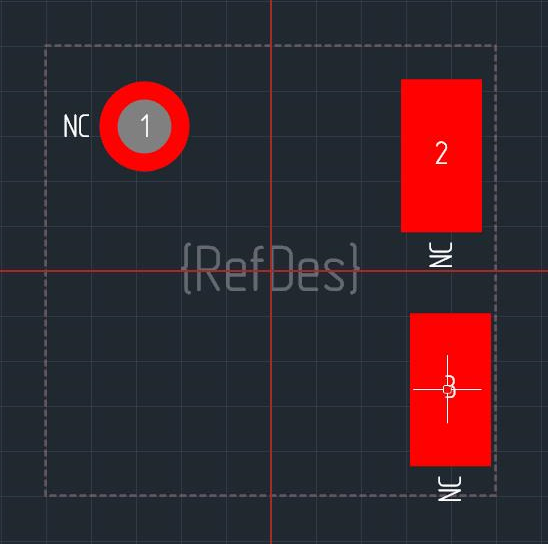

Рис. 4 Завершение размещения контактной площадки

После этого инструмент предлагает разместить следующую контактную площадку, новая контактная площадка отмечена перекрестием белых линий.
При размещении контактные площадки автоматически нумеруются в порядке размещения. При необходимости в дальнейшем эта нумерация может быть изменена, см. раздел Перенумерация контактных площадок.
Для более точного позиционирования курсора на графической сетке можно установить необходимое значение ее шага. Это делается в поле «Сетка», расположенного в левом нижнем углу главного окна, см. Рис. 5.

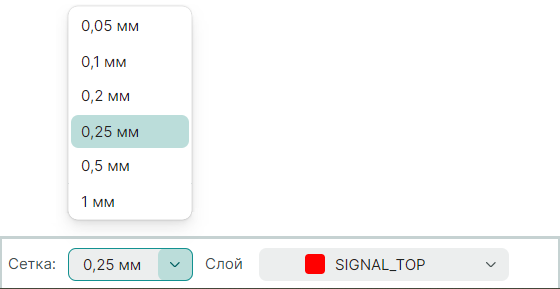

Рис. 5 Установка произвольного шага графической сетки

Для выбора доступны предустановленные значения сетки, определенные в стандартах системы.
Предустановленные значения сетки можно менять по нажатию клавиши «G». Кроме того, в поле можно ввести произвольное значение шага. Дробная часть отделяется символом «,».
Для выхода из инструмента «Разместить контактную площадку» из контекстного меню выберите «Отменить», см. Рис. 6.

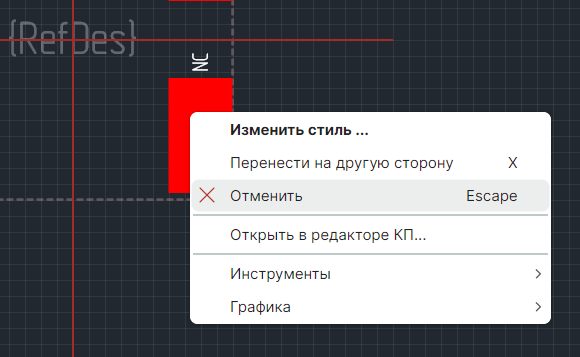

Рис. 6 Выход из инструмента «Разместить контактную площадку»

Изменение типа и/или стиля размещаемой контактной площадки осуществляется из контекстного меню «Изменить стиль» или нажатием символа «...» в поле «Свойства» → «Общие» → «Стиль», см. Рис. 7.

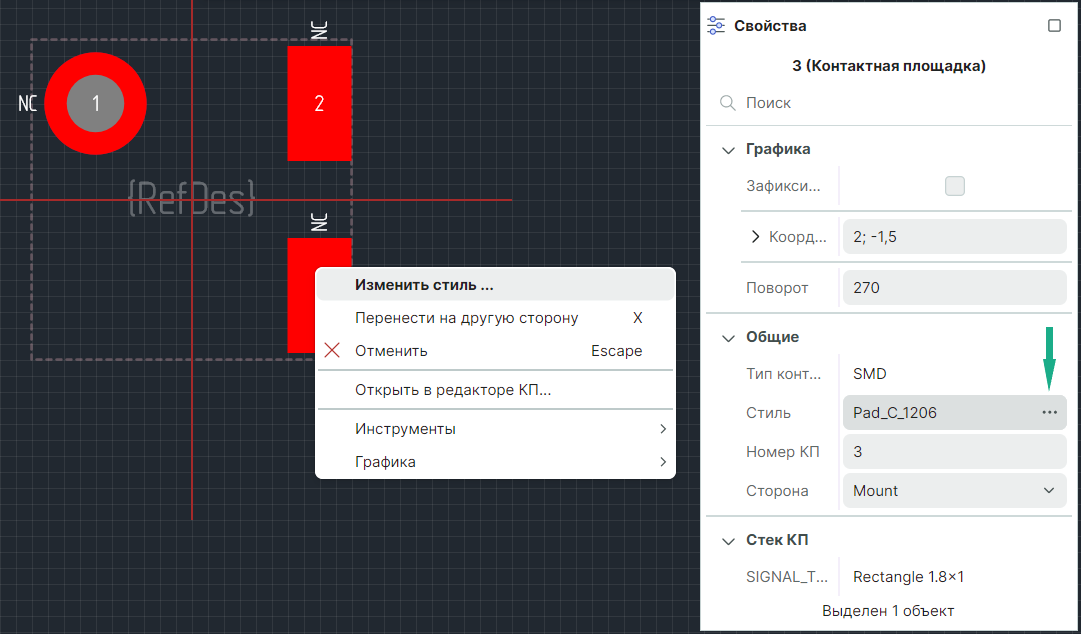

Рис. 7 Изменение типа и/или стиля размещаемой контактной площадки

Для изменения стиля контактной площадки активируется окно «Выбор контактной площадки».
