Семейство компонента

Семейство определяет тип компонента, например, конденсатор, транзистор, микросхема и т.д.
Для каждого семейства в системе Delta Design определен буквенный код, используемый в позиционном обозначении. Кроме того, семейство определяет перечень атрибутов компонента. Таким образом, при выборе семейства для компонента определяется перечень атрибутов и буквенная часть позиционного обозначения.
Позиционные обозначения семейств представлены в виде одной или нескольких заглавных латинских букв, например, «C» – семейство «Конденсатор», «DD» – семейство «Микросхема цифровая».
Обозначения семейств задаются в Стандартах системы, и при необходимости они могут быть изменены (подробнее см. "Стандарты системы" раздел Редактирование семейств).
По умолчанию все создаваемые компоненты принадлежат семейству «А, Устройство».
Семейство компонента определяется с помощью выпадающего списка в поле «Семейство» нажатием на кнопку «» в правой части строки, см. Рис. 1.

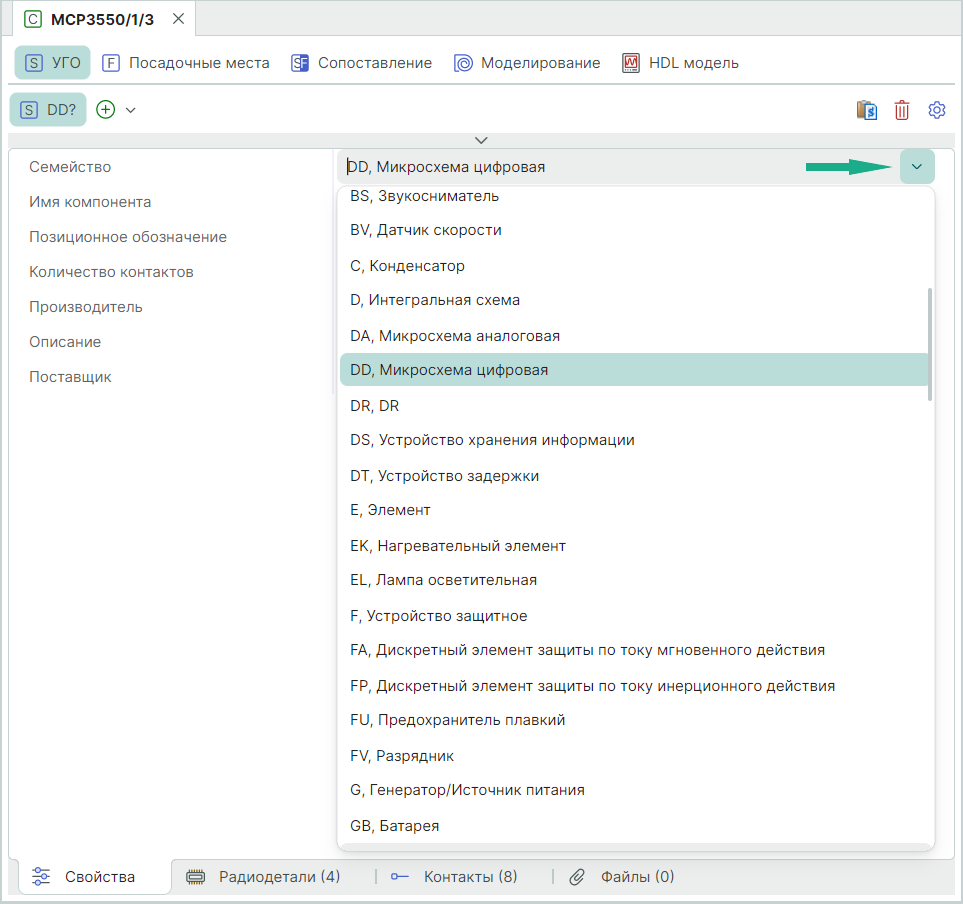

Рис. 1 Выбор семейства компонента

Совет! Чтобы ускорить поиск необходимого семейства, можно при открытом выпадающем списке ввести с клавиатуры обозначение семейства (буквы латинского алфавита), и нужное семейство будет найдено. Ввод неправильных данных заблокирован, поэтому, если нужное семейство не отображается, следует проверить раскладку клавиатуры и правильность ввода.

При изменении семейства ранее созданного компонента данные радиодеталей и идентичные атрибуты будут сохранены (подробнее см. Радиодетали). Атрибуты, которых нет в новом семействе, будут утеряны.
Для изменения семейства компонента:
1. Во вкладке «Свойства» в выпадающем списке «Семейство» выберите новое семейство для компонента, см. Рис. 2;

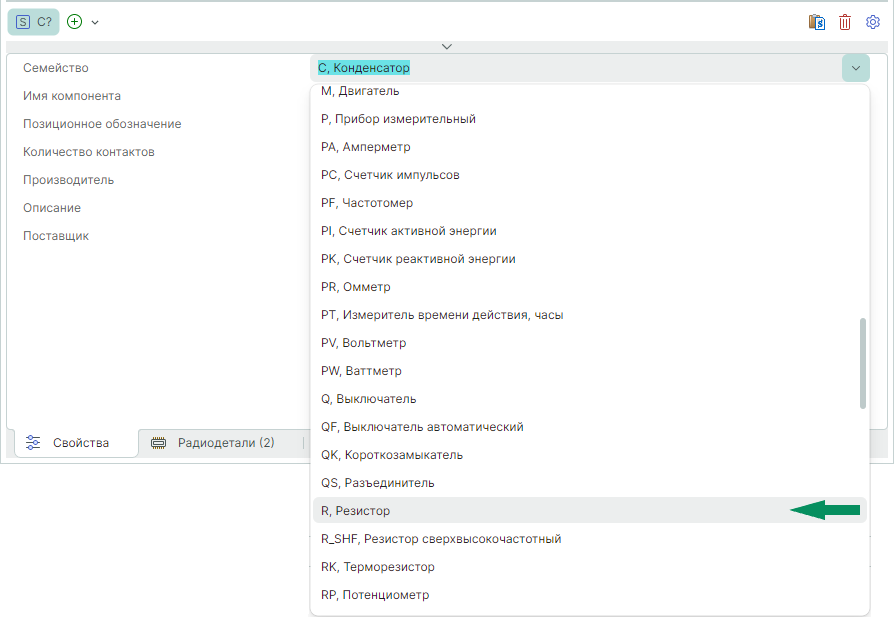

Рис. 2 Выбор нового семейства

2. В случае, если атрибуты семейств не совпадают полностью, будет получено предупреждение с перечислением атрибутов, которые будут утеряны. Для подтверждения операции нажмите «Да», для отмены операции нажмите «Нет», см. Рис. 3;

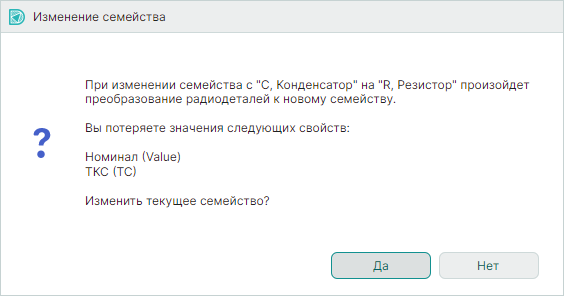

Рис. 3 Подтверждение изменения семейства

3. Сохраните изменения, нажав «Сохранить» или «Сохранить все» на панели инструментов «Общие».
   После изменения семейства следует обновить компоненты, задействованные в проектах, подробнее см. "Проекты" раздел Обновление компонентов проекта.
