Разместить разрыв пути фрезы

Для размещения разрыва пути фрезы в проекте подготовки производства необходимо перейти на слой механической обработки. Описание процедуры создания слоя механической обработки представлено в разделе Настройки механической обработки. Описание процедуры выбора активного слоя представлено в разделе Переключение слоев.
После перехода на слой механической обработки в меню «Разместить» станут доступны для размещения объекты механической обработки.
Для размещения разрыва пути фрезы выберите в главном меню «Разместить» → «Разрыв пути фрезы», см. Рис. 1.

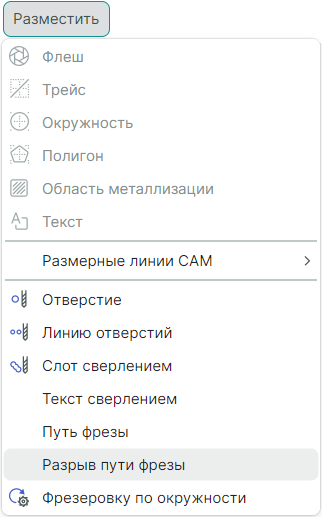

Рис. 1 Вызов инструмента «Разрыв пути фрезы»

Также вызов инструмента доступен в контекстном меню редактора «Разместить на слое» → «Разрыв пути фрезы», см. Рис. 2.

Рис. 2 Вызов инструмента «Разрыв пути фрезы» из контекстного меню

На экране отобразится окно «Шаблоны перемычек», см. Рис. 3.

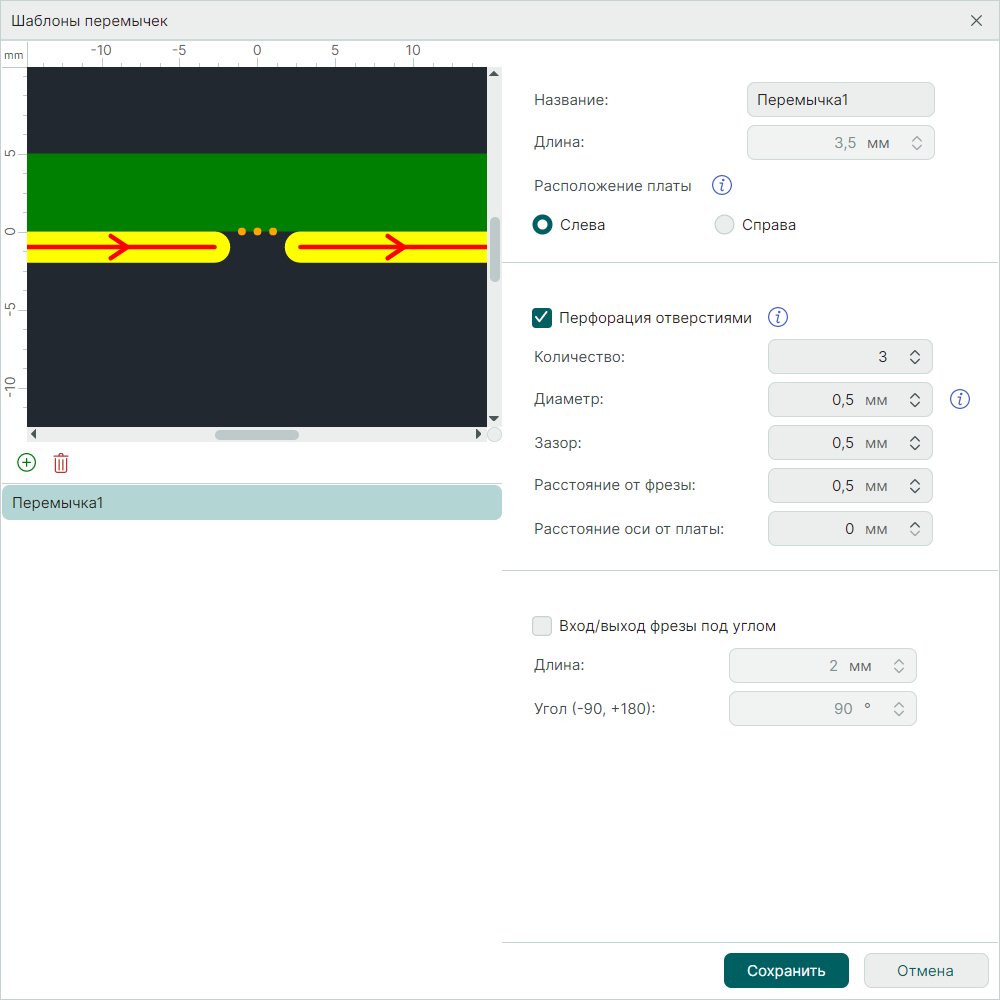

Рис. 3 Окно «Шаблоны перемычек»

В левой части окна находится область предпросмотра и список добавленных перемычек, по умолчанию доступна одна перемычка. Для добавление новой перемычки используется кнопка «Добавить перемычку».
В правой части окна отображаются доступные настройки перемычки. Для перехода к размещению перемычки (разрыва пути фрезы) выберите настройки и нажмите кнопку «Сохранить». В информационной панели в верхней части графического редактора отобразится название активного инструмента, текущие координаты курсора отображаются в строке состояния графического редактора, см. Рис. 4.

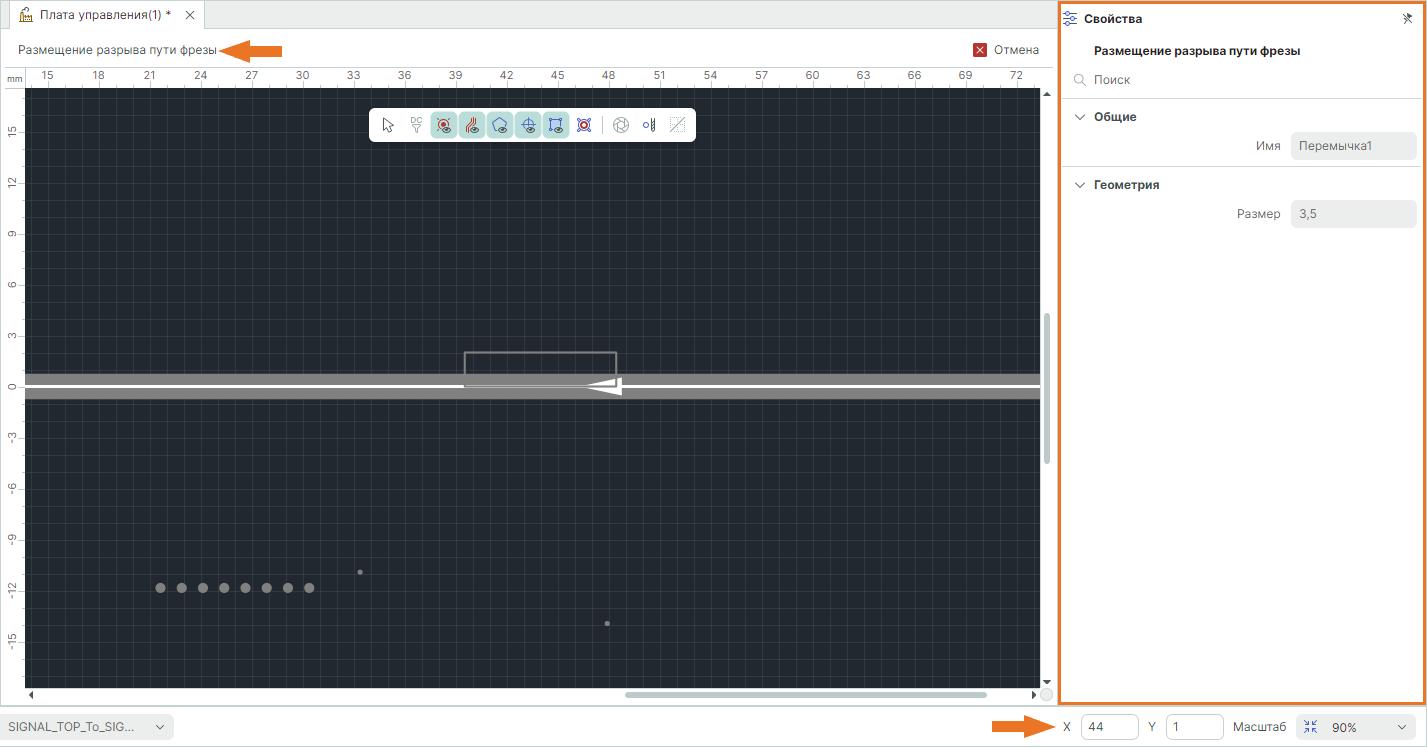

Рис. 4 Размещение разрыва пути фрезы
