Редактор перемычек

Редактирование перемычек осуществляется в окне «Шаблоны перемычек». Переход в данное окно доступен из главного меню программы «Настройки» → «Стили разрывов пути фрезы», см. Рис. 1.

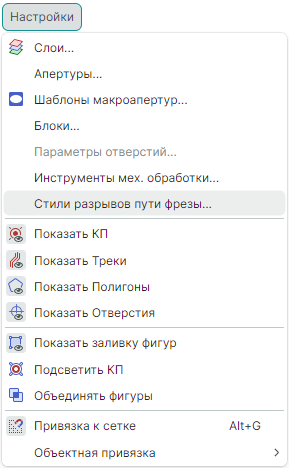

Рис. 1 Переход в редактор перемычек

На экране отобразится окно «Шаблоны перемычек», см. Рис. 2.

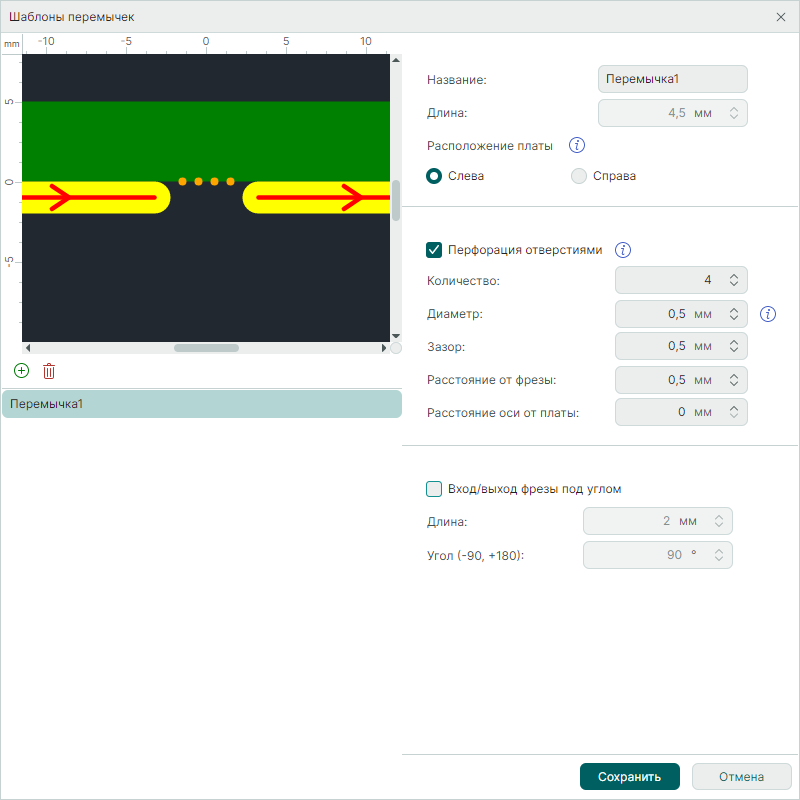

Рис. 2 Окно «Шаблоны перемычек»

В левой части окна находится область предпросмотра и список добавленных перемычек, по умолчанию доступна одна перемычка. Для добавление новой перемычки используется кнопка «Добавить перемычку».
В правой части окна отображаются доступные настройки перемычки:

• «Название» – имя перемычки, отображаемое в общем списке перемычек, может состоять из любого набора букв и символов. Максимальное количество символов – 80 шт.
• «Длина» – значение длины, на котором фреза не будет формировать вырез в плате. Минимальное значение – 0,05 мм, максимальное – 20 мм.
• «Расположение платы» – выбор расположения границы платы относительно пути фрезы. Определяется по отношению к направлению движения фрезы.

• «Перфорация отверстиями»:

• «Количество» – ввод значения количества свёрл, которое может быть использовано при перфорации перемычки. Минимальное значение – 1 шт, максимальное – 20 шт.

• «Диаметр» – ввод значения диаметра свёрл, которыми осуществляется перфорация. Минимальное значение диаметра – 0,1 мм, максимальное значение – 10 мм.
• «Зазор» – ввод значения расстояния между краями отверстий перфорации. Минимальное значение зазора – 0 мм, максимальное – 10 мм.
• «Расстояние от фрезы» – ввод значения расстояния от фрезы.

• «Расстояние оси от платы» – ввод значения расстояния оси от платы.

• «Вход/выход фрезы под углом»:

• «Длина» – ввод значения длины пути фрезы для создания выхода и входа фрезы. Минимальное значение – 0,1 мм, максимальное – 20 мм.

• «Угол (-90, +180)» – ввод значения угла, под которым фреза осуществляет вход и выход. Минимальное значение угла – -90 градусов, максимальное значение – 180 градусов.
