Редактор семейств и отображение данных

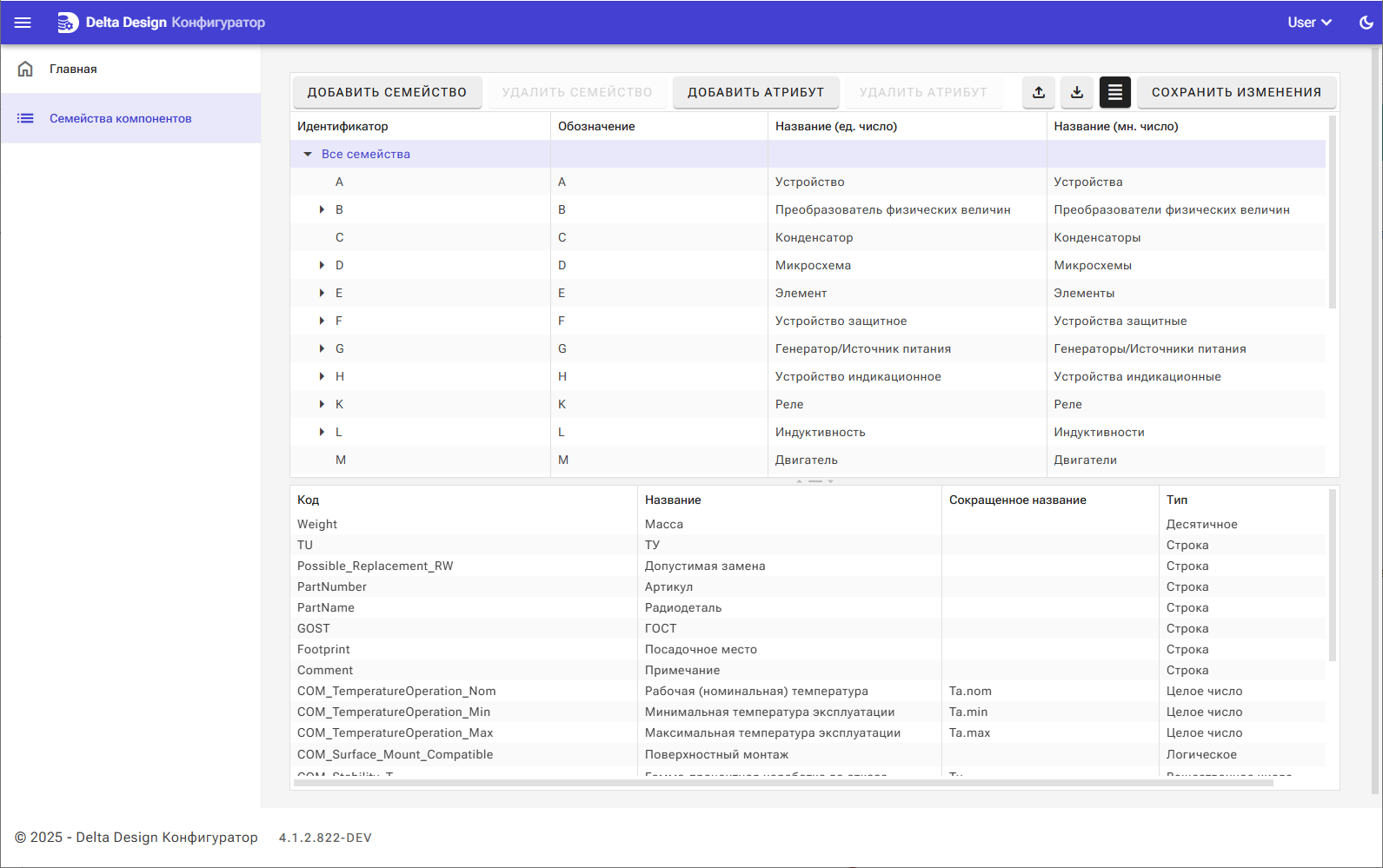

Внешний вид редактора семейств компонентов представлен на Рис. 1.

Рис. 1 Редактор семейств компонентов
Рис. 1 Редактор семейств компонентов

Семейства отображаются в верхней части редактора в виде таблицы. В нижней части редактора отображается список атрибутов, который задан для выбранного семейства.
В таблице семейств присутствуют следующие столбцы, отображающие параметры семейства:

  • Идентификатор – системный код (системное обозначение), одна или несколько букв латинского алфавита;
  • Обозначение семейства – буквенный код семейства, который используется в позиционных обозначениях (одна или несколько букв латинского алфавита);
  • Название (ед. число) – название семейства или одного представителя семейства (компонента);
  • Название (мн. число) – название группы представителей семейства (несколько компонентов).

Отображение семейств осуществляется с использованием группировки – все семейства входят в состав узла «Все семейства». Если какое-либо семейство содержит подсемейства, то оно отмечается в таблице символом . Для того чтобы раскрыть дерево подсемейств, необходимо нажать на данный символ, см. Рис. 2.

Рис. 2 Отображение подсемейств
Рис. 2 Отображение подсемейств

Когда в таблице выбрано семейство или подсемейство, в нижней части окна редактора семейств в виде таблицы отображаются атрибуты, входящие в выбранное семейство/подсемейство.
Таблица атрибутов состоит из пяти колонок, отображающих параметры атрибутов (Рис. 3):

  • Код атрибута – идентификатор, под которым он регистрируется в системе. Код атрибута должен состоять из букв латинского алфавита.
  • Название атрибута – имя атрибута, которое будет отображаться в интерфейсе.
  • Сокращенное название – в данном столбце отображаются сокращенные наименования атрибутов и также доступен их ввод.
  • Тип атрибута – возможный тип значения атрибута (единица измерения, текст, процент и т.д.).
  • Значение по умолчанию – в данном столбце задаются значения атрибута для семейства и подсемейства, которые будут автоматически добавлены в характеристику компонента при его создании.

Рис. 3 Отображение атрибутов семейства/подсемейства
Рис. 3 Отображение атрибутов семейства/подсемейства

Система поддерживает несколько типов атрибутов. Для размерных атрибутов заданы единицы измерения. Общий список типов атрибутов состоит из следующих позиций:

  • Напряжение – размерная величина, единица измерения – В;
  • Мощность – размерная величина, единица измерения – Вт;
  • Сила тока – размерная величина, единица измерения – А;
  • Сопротивление – размерная величина, единица измерения – Ом;
  • Емкость – размерная величина, единица измерения – пФ;
  • Индуктивность – размерная величина, единица измерения – Гн;
  • Частота – размерная величина, единица измерения – Гц;
  • Строка (символов) – любой набор символов;
  • Целое число (тип числовой переменной);
  • Вещественное число (тип числовой переменной);
  • Логическое (Логическая переменная вида «Да» / «Нет». При использовании обозначается в интерфейсе флагом);
  • Дата и время;
  • Длинное целое (тип числовой переменной);
  • Десятичное (тип числовой переменной);
  • Длительность – размерная величина, единица измерения секунда;
  • Допуск (диапазон);
  • Процент;
  • Ярлык файла (для привязки внешних файлов, например 3d моделей);
  • Ссылка HTML – ссылка для указания какого-либо документа;
  • Имя 3D-модели;
  • Бит – размерная величина, единица измерения бит;
  • Байт – размерная величина, единица измерения байт;
  • Машинное слово – число со степенью, где единица измерения - слово.

В системе имеется набор базовых атрибутов, заданных по умолчанию, которые входят в состав всех семейств. Если этот набор будет изменен, изменится состав атрибутов всех семейств.
К базовым атрибутам относятся:

  • Доступность (Actual);
  • Средний срок службы до списания (полный) (COM_Lifetime);
  • ОКПД2 (COM_OKPD2);
  • Категория качества (COM_QualityClass);
  • Источник поступления (COM_Source);
  • Раздел спецификации (COM_Specification);
  • Доверительная вероятность (COM_Stability_G);
  • Интенсивность отказов (COM_Stability_L);
  • Гамма-процентная наработка до отказа (COM_Stability_T);
  • Поверхностный монтаж (COM_Surface_Mount_Compatible);
  • Максимальная температура эксплуатации (COM_TemperatureOperation_Max);
  • Минимальная температура эксплуатации (COM_TemperatureOperation_Min);
  • Рабочая (номинальная) температура (COM_TemperatureOperation_Nom);
  • Примечание (Comment);
  • Посадочное место (Footprint);
  • ГОСТ (GOST);
  • Радиодеталь (PartName);
  • Артикул (PartNumber);
  • Допустимая замена (Possible_Replacement_RW);
  • ТУ (TU);
  • Масса (Weight).

Примечание! Значение атрибутов «Номинал» для семейств «Резисторы (R)», «Конденсаторы (C)» и «Индуктивности (L)» используется в расчетах SPICE-симулятора SimOne и имеет приоритет по отношению к параметру SPICE-модели «VALUE», подробнее см. Система аналогового моделирования SimOne.

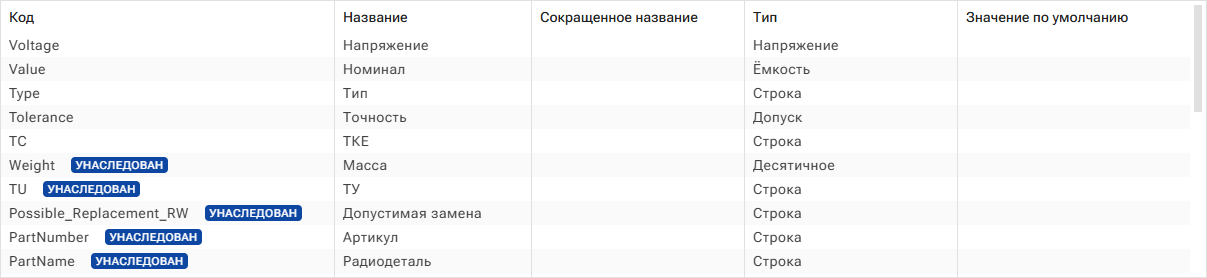

Атрибуты наследуются семействами от всех семейств и вниз по уровню иерархии от семейства к подсемействам. Унаследованные атрибуты в таблице маркируются меткой «Унаследован», атрибуты, относящиеся к конкретному семейству (подсемейству) — атрибуты без метки, см. Рис. 4.

Рис. 4 Атрибуты семейства
Рис. 4 Атрибуты семейства

Пример! Атрибут «Номинал (Value)», заданный для семейства «Резисторы (R)», входит во все подсемейства (данного семейства): «Терморезисторы (RK)», «Потенциометры (RP)», «Шунты измерительные (RS)», «Варисторы (RU)».

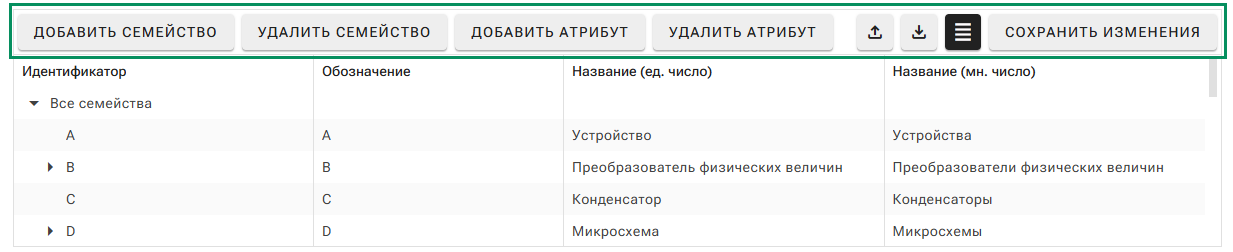

Панель инструментов редактора предоставляет доступ к следующим функциям (Рис. 5):

Рис. 5 Панель инструментов редактора
Рис. 5 Панель инструментов редактора

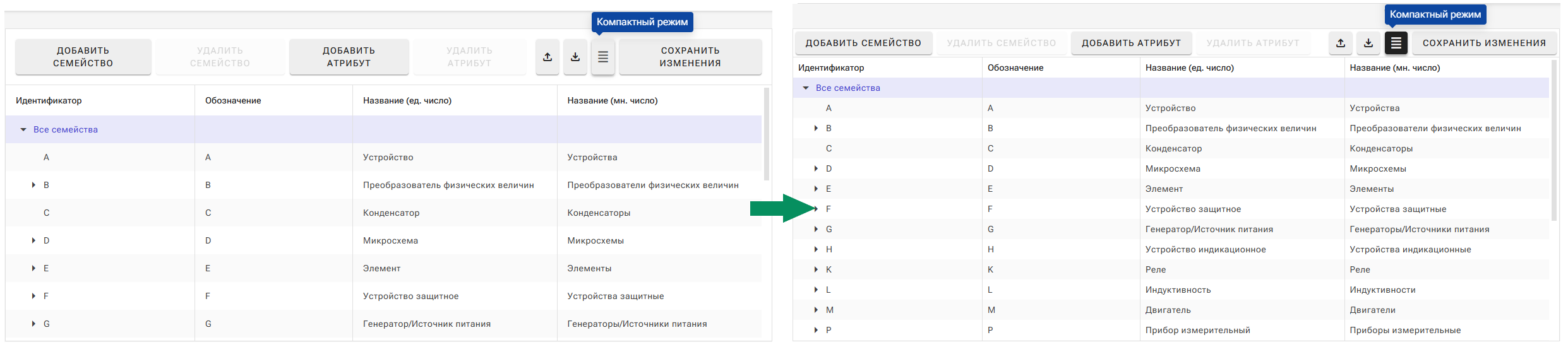

Изменение режима отображения производится с помощью кнопки «Компактный режим» панели инструментов, включение компактного режима уменьшает высоту ячеек таблиц и размер кнопок панели инструментов, что позволяет увеличить объем отображаемых данных, см. Рис. 6.

Рис. 6 Изменение режима отображения
Рис. 6 Изменение режима отображения
