Режимы работы инструмента «Разместить область металлизаци軶
Инструмент «Разместить область металлизации» имеет три режима работы по числу встроенных форм области металлизации: прямоугольник, круг, многоугольник.

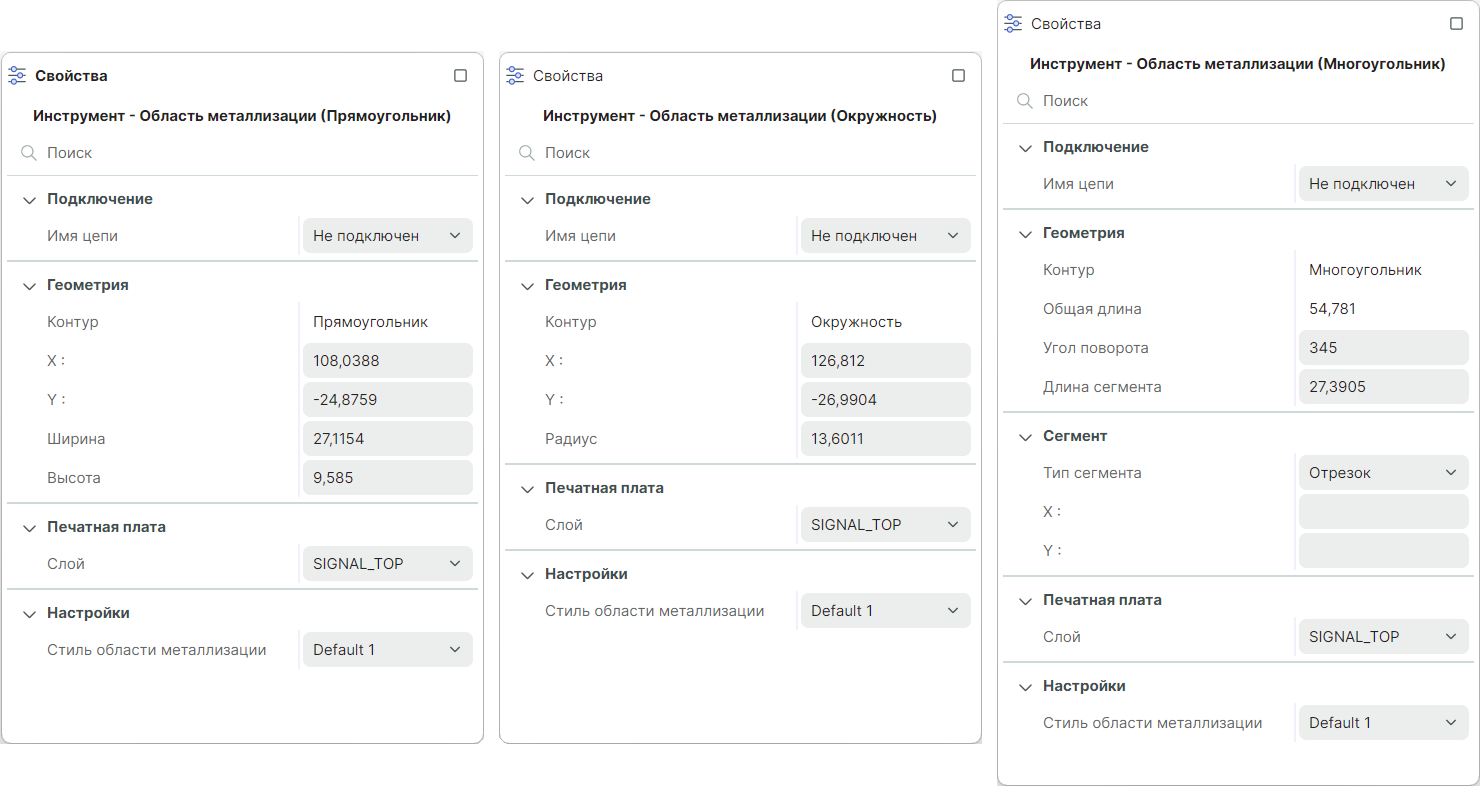

Для каждой из трех встроенных форм области металлизации отображается набор свойств, см. Рис. 1.
Группа «Подключение» – имя цепи, в состав которой входит область металлизации. Выбор цепи осуществляется из выпадающего списка соединений проекта.
Группа «Геометрия» – информация о форме контура области металлизации.
Группа «Сегмент» (для режима работы инструмента «Многоугольник») – информация о сегменте контура области металлизации. Выбор формы сегмента доступен из выпадающего списка встроенных форм: отрезок, дуга, Безье.
Группа «Печатная плата» – слой, на котором расположена область металлизации. Выбор слоя осуществляется из выпадающего списка.
Группа «Настройки» – стиль области металлизации. Выбор стиля области металлизации из выпадающего списка определенных стилей настраиваемых параметров.
Построение границы области металлизации аналогично построению границы региона.
