Общая информация о радиодеталях¶
Производители радиоэлектронных компонентов часто предлагают различные варианты исполнения, упаковки (поставки) одного и того же компонента.
Каждый вариант исполнения/упаковки обозначается своим уникальным артикулом (partname).
Помимо этого, компоненты выпускаются линейками/группами. В пределах такой группы отдельные компоненты отличаются только значениями технических характеристик и/или корпусом. Соответственно, производители на всю линейку выпускают единое техническое описание – datasheet.
Система Delta Design, следуя за производителями, позволяет объединить в одном компоненте все варианты, представленные в datasheet, отождествляя понятия datasheet и компонент.
Радиодеталь – это учётная единица в системе Delta Design, которой оперирует человек, составляющий конструкторскую документацию. Если есть несколько разных вариантов установки или формовки одного покупного изделия, то должно быть в системе несколько таких учётных единиц.
Каждая реализация компонента, имеющая свой уникальный артикул (partname), обозначается термином – радиодеталь.
В состав одного компонента может входить несколько радиодеталей.
Радиодетали компонента отличаются друг от друга значениями параметров.
Список параметров радиодетали определяется семейством, которому принадлежит компонент.
Такой подход позволяет упростить составление документов, таких как перечень элементов, ведомость покупных изделий, спецификация и др. Это достигается за счет того, что на схеме размещается радиодеталь с нужным артикулом, который автоматически попадает в документ.

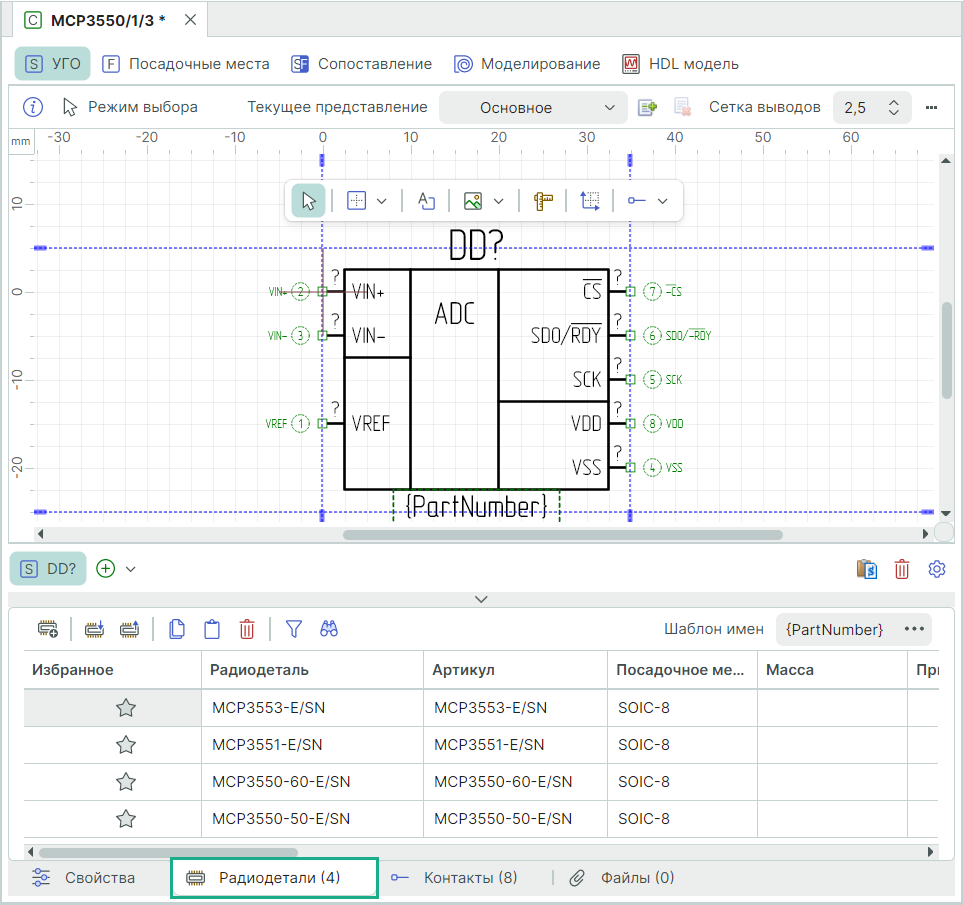

Информация о радиодеталях представлена в виде таблицы вкладки «Радиодетали», см. Рис. 1.
При создании компонента по умолчанию создается первая радиодеталь. Имя первой радиодетали формируется по принципу «Имя компонента». В дальнейшем имя радиодетали можно изменять.
В заголовке вкладки указывается количество радиодеталей, заданных для компонента.
Каждая строка таблицы соответствует радиодетали.
В столбцах указываются значения атрибутов (параметров) радиодетали. Перечень атрибутов семейства компонента задается в «Стандарты» → «Семейства компонентов».
Очередность столбцов можно изменять способом drag-and-drop, "захватывая" и перемещая заголовок столбца левой кнопкой мыши.
