Шина и цепи, расположенные на схеме

Взаимодействие между шиной и цепями, расположенными на схеме, осуществляется двумя способами:

• В рабочем поле схемотехнического редактора цепи подключаются непосредственно к шине. Затем, при необходимости, список цепей редактируется.
• В окне редактора списка цепей из числа цепей, присутствующих на схеме, составляется перечень цепей, которые будут входить в данную шину.

Подключение к шине существующих цепей
Самый простой способ работы с шиной — это непосредственное подключение цепей к шине в схемотехническом редакторе. Когда шина размещается на схеме, редактор списка цепей, подключенных к шине, работает в режиме «Смешанный». В дальнейшем этот режим может быть изменен.

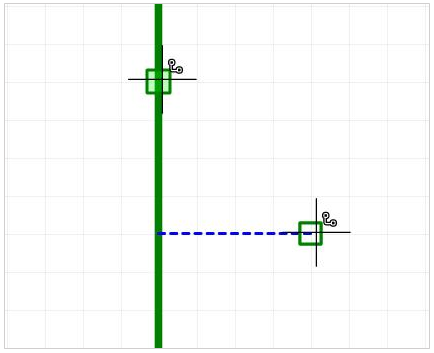

Размещаемые цепи могут оканчиваться на шине или начинаться на шине. Точки возможного подключения к шине обозначаются символом . На Рис. 1 показана точка возможного подключения цепи к шине (верхняя часть) и вид цепи, размещение которой начато на шине (нижняя часть).

Рис. 1 Точки подключения к шине

Окончание незавершенной цепи может быть перемещено на шину, после чего произойдет подключение цепи к шине.

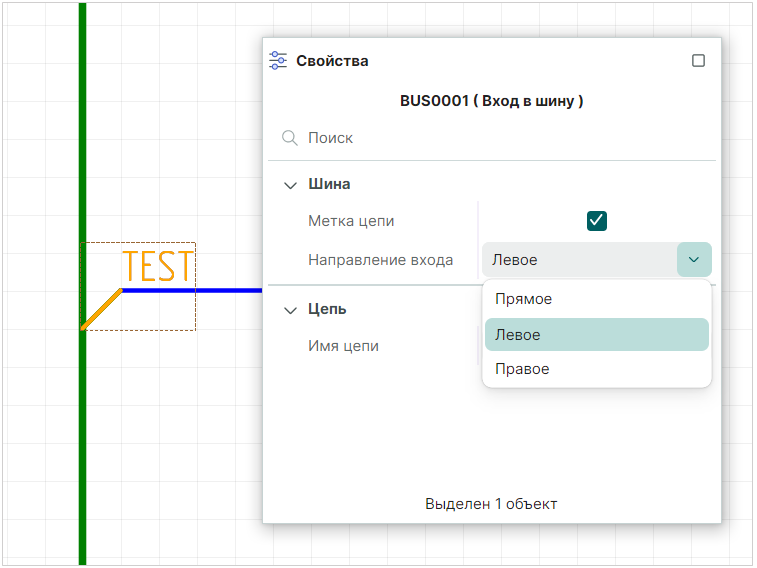

При соединении цепи и шины на схеме создается новый объект – «Вход в шину», см. Рис. 2. Если данный объект создан, это означает, что цепь подключена к шине, а ее имя добавлено в список цепей, подключенных к шине.

Рис. 2 Вид подключения цепи к шине

При подключении к шине новых цепей, если шина уже содержит хотя бы одну цепь, пользователю предоставляется выбор: подключить к шине цепь как новую или связать новое подключение с какой-либо цепью из числа добавленных в шину, см. Рис. 3. На рисунке указано имя новой цепи – «NET0018», оно дополнительно отмечено пометкой «(новая)». Также списком представлен весь перечень цепей, уже подключенных к шине.

Рис. 3 Выбор цепи при подключении к шине

Если при подключении цепи к шине будет выбран вариант «связать подключаемую цепь с цепью, уже подключенной к шине», то подключаемый фрагмент цепи будет переименован (см. раздел Подключение цепи к шине).
Список цепей, подключенных к шине, отображается в окне редактора цепей и в панели «Свойства», см. раздел Общие сведения о взаимодействии цепей и шин.

Составление с помощью редактора списка цепей, подключенных к шине
Список цепей, подключенных к шине, может быть составлен на основе цепей, размещенных на схеме. Эта задача выполняется с помощью редактора списка цепей.
Чтобы составить список цепей, подключенных к шине, выполните следующие действия:
1. Откройте редактор списка цепей, подключенных к шине (подробнее см. раздел Общие сведения о взаимодействии цепей и шин).

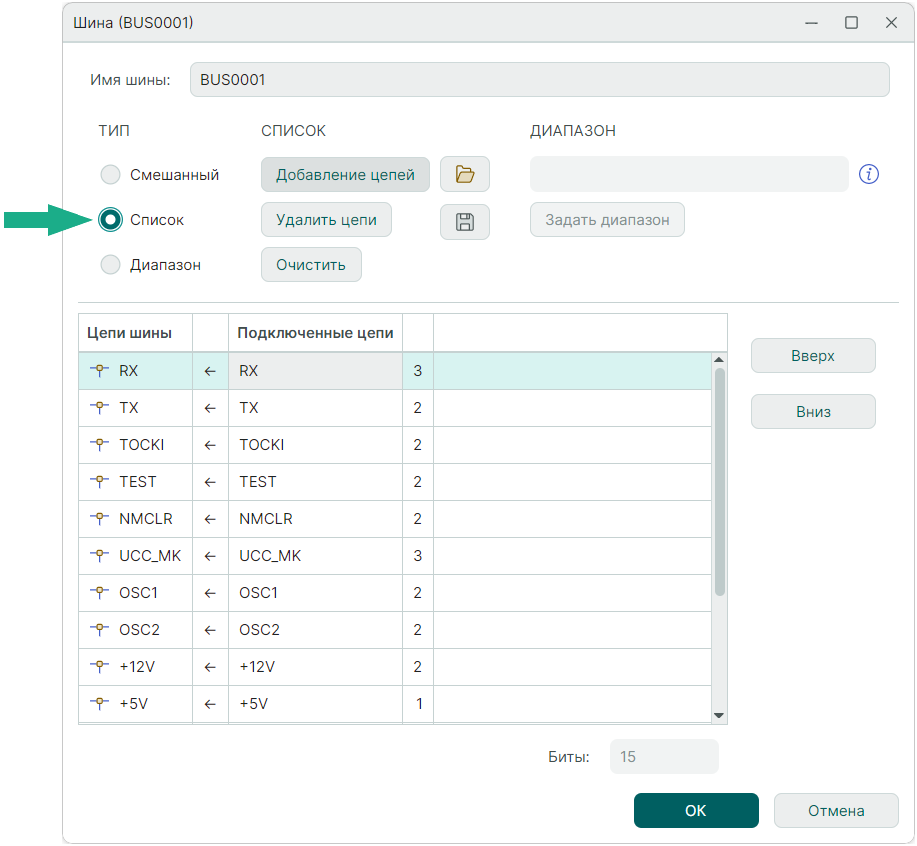

2. Установите переключатель в положение «Список», см. Рис. 4.

Рис. 4 Включение режима «Список»

3. Нажмите кнопку «Добавление цепей» , после чего на экране отобразится окно «Добавление цепей», см. Рис. 5.


Рис. 5 Окно «Добавление цепей»

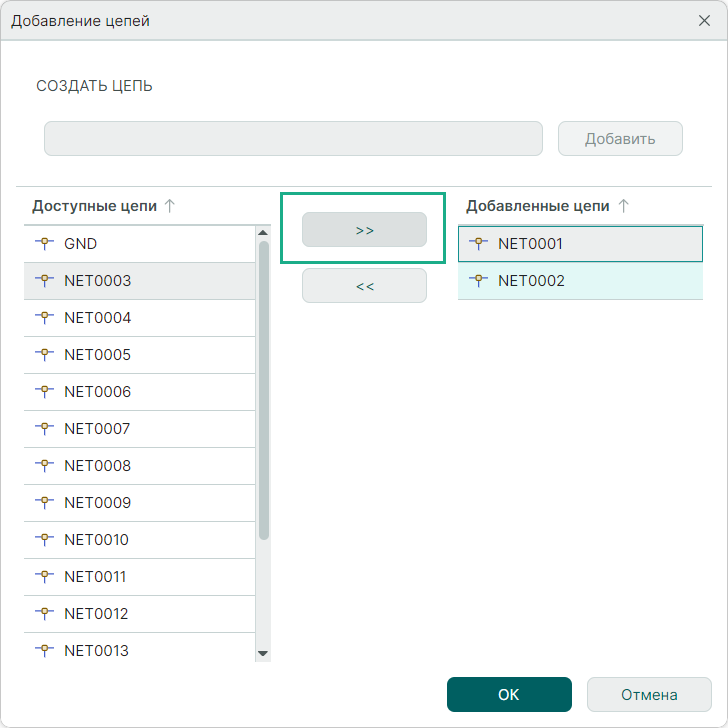

4. Выберите из списка доступных цепей, размещенных на схеме, те цепи, которые необходимо «добавить» в шину. Список размещенных на схеме цепей отображается в левом столбце. Для выбора цепи нажмите кнопку «Добавить цепь», см. Рис. 6.


Рис. 6 Выбор цепей для шины из списка размещенных цепей

Примечание! В процессе выбора цепей доступен стандартный групповой выбор с использованием клавиш «Ctrl» (добавление к выделенной группе) и «Shift» (выделение последовательно расположенной группы).

После этого выбранные цепи будут перемещены из списка «Доступные цепи» в список «Добавленные цепи».

Примечание! Если в список добавляемых цепей была внесена лишняя цепь, то ее можно исключить: выберите цепь и используйте для перемещения в общий список кнопку . Кроме того, для обоих списков цепей доступна сортировка по имени цепи. Направление сортировки изменяется при нажатии на заголовок соответствующего списка. Направление сортировки обозначается символами  «» и «».

5. Нажмите кнопку «ОК», тем самым подтверждая добавление цепей в список цепей, подключенных к шине. Добавленные цепи будут отображаться в списке цепей, подключенных к шине, в окне редактора списка цепей, см. Рис. 7.


Рис. 7 Цепи, добавленные в шину через редактор списка цепей

6. Зафиксируйте список цепей, нажав кнопку «ОК», расположенную в правом нижнем углу окна редактора цепей. Для отмены добавления цепей нажмите кнопку «Отмена».
   Удалить одну цепь или группу цепей из списка цепей, подключенных к шине можно, выбрав необходимые цепи и нажав кнопку «Удалить цепи». Чтобы полностью очистить список цепей, подключенных к шине, нажмите кнопку «Очистить».
   При подключении к шине цепи, входящей в список, она будет подключена автоматически.
   Если цепь, подключаемая к шине, имеет имя, отличающееся от имен, заданных в шине, то при подключении системой будет предложено выбрать имя из списка. Либо следует изменить перечень цепей, входящих в шину.
   Если в момент подключения выбирается цепь из списка, то произойдет переименование фрагмента цепи, подключаемого к шине.
