Свойства меандра

Меандр обладает рядом свойств, которые отображаются в панели «Свойства» при выделении меандра на плате, см. Рис. 1.

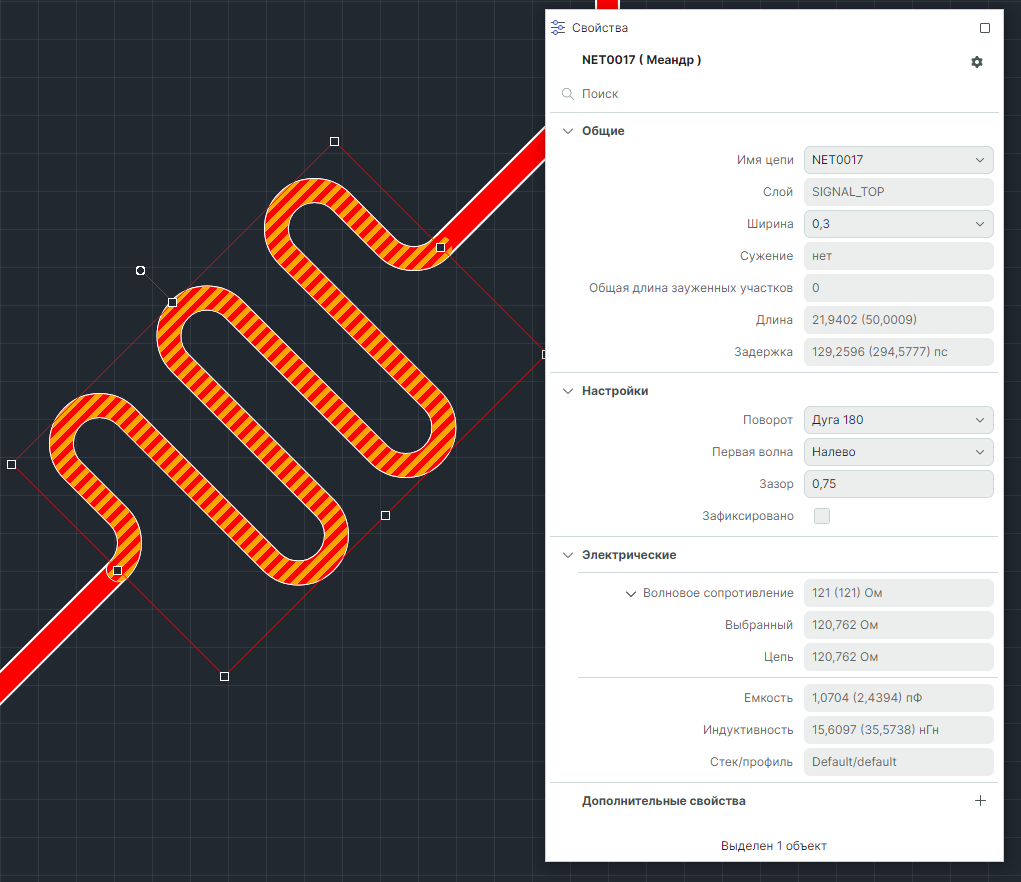

Рис. 1 Свойства меандра
Рис. 1 Свойства меандра

Группа «Настройки»:

  • «Поворот» – вариант соединения соседних параллельных секций меандра.

  • «Отрезок» – при построении соединения используется отрезок, ортогональный соседним секциям.

  • «Дуга 90» – при построении соединения используются дуга 90°.

  • «Дуга 180» – при построении соединения используется дуга 180°.

  • «Первая волна» – изменение направления распространения меандра.

  • «Зазор» – изменение величины зазора между соседними параллельными секциями меандра.

  • «Зафиксировано» – при установке флага в чек-бокс активируется запрет на перемещение и редактирование меандра.

Остальные свойства аналогичны свойствам трека или дифференциальной пары, в зависимости от того, где расположен меандр, подробнее см. Свойства трека, Свойства диффпары.
