Свойства диффпары

В системе Delta Design дифференциальная пара и сегменты диффпары обладают рядом свойств, которые отображаются в панели «Свойства» при выделении диффпары (сегмента) на плате, см. Рис. 1.

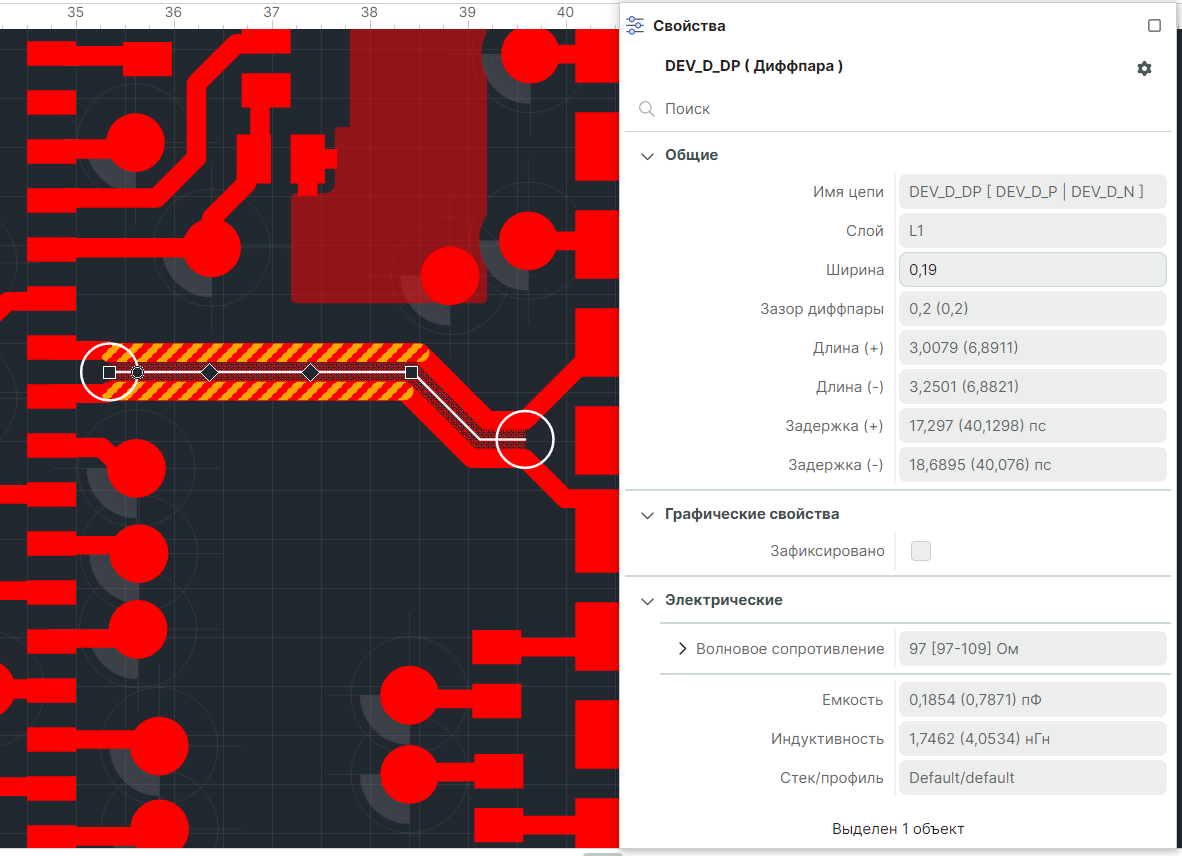

Рис. 1 Свойства диффпары

В строке «Поиск» возможно осуществить поиск свойства по его названию.
Группа «Общие» (Рис. 2):

Рис. 2 Группа «Общие»

• «Имя цепи» – имя выделенной диффпары. В скобках указываются имена цепей, составляющих диффпару.
• «Слой» – имя слоя, на котором расположена диффпара.
• «Зазор диффпары» – значение зазора между двумя проводниками диффпары.

Зазор дифференциальной пары может быть отображен в нескольких вариантах, в зависимости от реализации на плате и выбранного участка. На Рис. 3 представлены примеры отображения:
1. Выбран «застегнутый» участок диффпары. Первое значение – зазор текущего сегмента; значение в скобках – диапазон между минимальным и максимальным значением зазоров всей диффпары;
2. Выбрана вся дифференциальная пара. Оба значения – диапазоны между минимальным и максимальным значением зазоров всей диффпары;
3. Выбран трек(и) «расстегнутого» участка диффпары. Первое значение – отсутствие зазора для текущего сегмента; значение в скобках – диапазон между минимальным и максимальным значением зазоров всей диффпары;

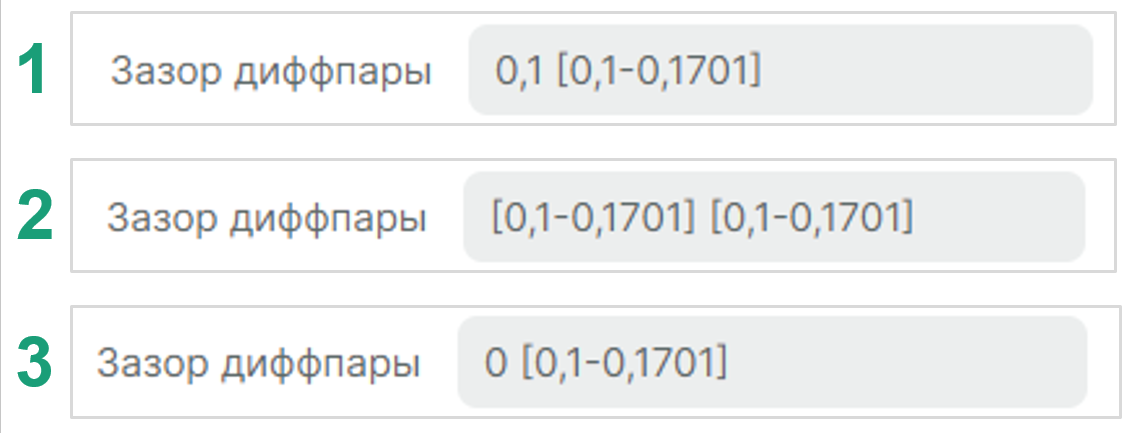

Рис. 3 Варианты отображения зазоров

• «Длина трека (+)»/«Длина трека (-)» – значение длины выбранного участка трека прямого/инверсного сигнала в единицах измерения, установленных в системе; значение в скобках – сумма длин всех участков цепи. При выборе диффпар или сегментов диффпар разных цепей значения длин суммируются.

• «Задержка (+)»/«Задержка (-)» – значение задержки выбранного участка трека прямого/инверсного сигнала (пс), значение в скобках – сумма задержек всех участков цепи (пс).

Группа «Графические свойства»:

• «Зафиксировано» – при установке флага в чек-бокс активируется запрет на перемещение всей диффпары или ее сегмента.

Группа «Электрические» (Рис. 4):

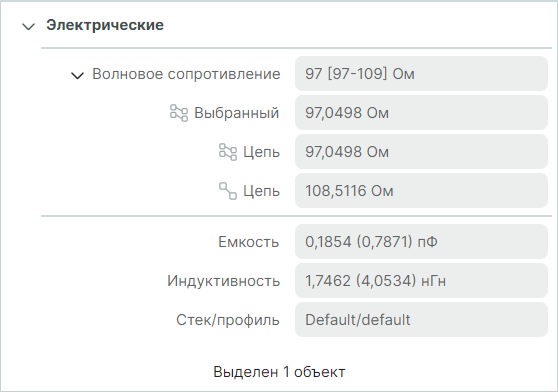

Рис. 4 Группа «Электрические»

• «Волновое сопротивление» – округленное значение волнового сопротивления выбранного сегмента (Ом), значение в скобках – диапазон от минимального до максимального значения волнового сопротивления всей диффпары (Ом).

• «Выбранный»/«Выбранный» – точное рассчитанное значение волнового сопротивления выбранного «застегнутого»/«расстегнутого» сегмента (Ом);

• «Цепь»/«Цепь» – точное рассчитанное значение волнового сопротивления всех «застегнутых»/«расстегнутых» сегментов цепи (Ом). Если для разных «застегнутых»/«расстегнутых» участков цепи значения волнового сопротивления будут различаться, они будут показаны в диапазоне от минимального до максимального значения.

Примечание! Иконки слева от пунктов свойств информируют о том, к какому типу сегментов относятся отображаемые свойства: иконка обозначает «застегнутый» участок диффпары; иконка – «расстегнутый».

• «Емкость» – рассчитанное значение емкости с учетом реальной длины и ширины выбранной диффпары или ее сегмента(ов) (пФ), значение в скобках – значение емкости всей диффпары (пФ).
• «Индуктивность» – рассчитанное значение индуктивности с учетом реальной длины и ширины выбранной диффпары или ее сегмента(ов) (нГн), значение в скобках – значение индуктивности всей диффпары (нГн).
• «Стек/профиль» – стек платы и профиль импеданса, используемый в расчетах.

Примечание! При одновременном выборе диффпары (сегмента диффпары) и трека (сегмента) в панели «Свойства» будут отображены только общие свойства двух объектов, а поля рассчитываемых свойств («Волновое сопротивление», «Емкость», «Индуктивность» и т.д.) останутся незаполненными.
