Свойства трека

В системе Delta Design трек и сегменты трека обладают рядом свойств, которые отображаются в панели «Свойства» при выделении на плате трека (сегмента), см. Рис. 1.

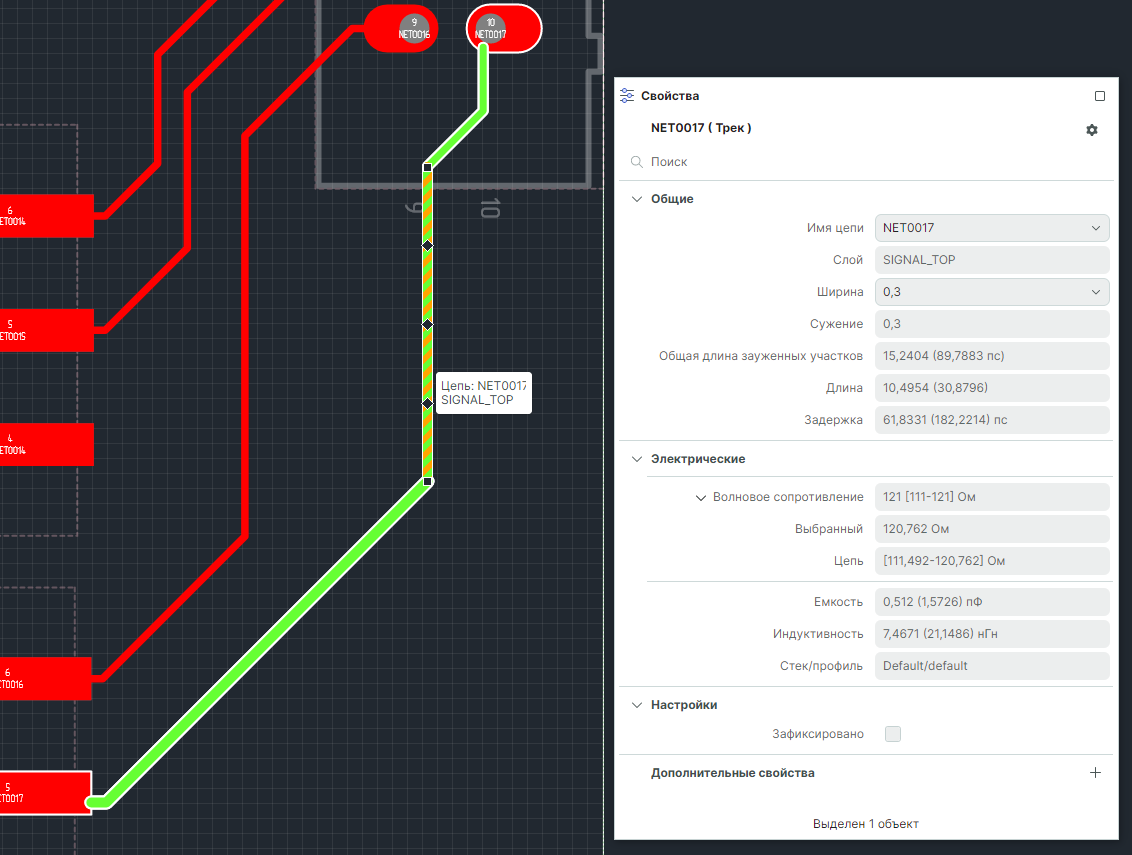

Рис. 1 Свойства трека

В строке «Поиск» возможно осуществить поиск свойства по его названию.
Группа «Общие» (Рис. 2):

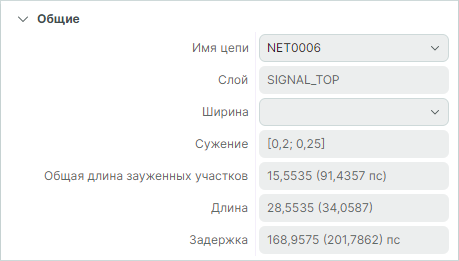

Рис. 2 Группа «Общие»

• «Имя цепи» – имя выделенной цепи. В выпадающем списке отображается список всех цепей платы.
• «Слой» – имя слоя, на котором расположен трек.
• «Ширина» – отображается значение ширины трека или сегмента в единицах измерения, установленных в системе. При выборе трека, имеющего разную ширину сегментов, поле будет пустым. В выпадающем списке отображаются возможные значения ширины трека от минимальной до номинальной ширины трека.
• «Сужение» – отображается значение(я) ширины сегмента(ов) в режиме заужения на выбранном треке. Режим заужения трека определяется, если хотя бы один сегмент трека – зауженный, т.е. ширина сегмента трека меньше минимальной.
• «Общая длина зауженных участков» – сумма длин всех зауженных участков на треке: первое значение в поле – длина в единицах измерения, установленных в системе; значение в скобках – задержка сигнала на всех зауженных участках (пс).
• «Длина» – значение длины выбранного участка в единицах измерения, установленных в системе; значение в скобках – сумма длин всех участков цепи. При выборе треков или сегментов разных цепей значения длины суммируются.
• «Задержка» – рассчитанное значение задержки сигнала на выбранном участке трека (пс), значение в скобках – сумма задержек сигнала на всех участках цепи (пс).

Группа «Электрические» (Рис. 3):

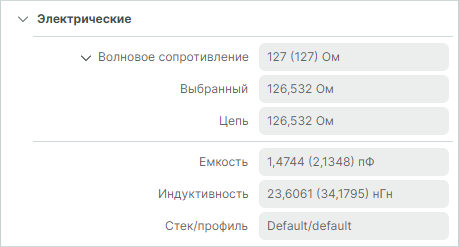

Рис. 3 Группа «Электрические»

• «Волновое сопротивление» – округленное значение волнового сопротивления выбранного трека или сегмента (Ом), значение в скобках – волновое сопротивление всей цепи (Ом).

• «Выбранный» – точное рассчитанное значение волнового сопротивления выбранного трека или сегмента (Ом);

• «Цепь» – точное рассчитанное значение волнового сопротивления цепи (Ом).

• «Емкость» – рассчитанное значение емкости с учетом реальной длины и ширины выбранного трека или сегмента (пФ), значение в скобках – значение емкости всей цепи (пФ).

• «Индуктивность» – рассчитанное значение индуктивности с учетом реальной длины и ширины выбранного трека или сегмента (нГн), значение в скобках – значение индуктивности всей цепи (нГн).
• «Стек/профиль» – стек платы и профиль импеданса, используемый в расчетах.

Группа «Настройки»:

• «Зафиксировано» – при установке флага в чек-бокс активируется запрет на перемещение цепи, трека или сегмента трека.

Группа «Дополнительные свойства», см. Рис. 4.
Для создания «Дополнительного свойства» трека нажмите иконку , заполните поля в открывшейся форме, указав имя свойства и его значение, нажмите «ОК». Дополнительное свойство будет отображено и применено ко всей цепи.

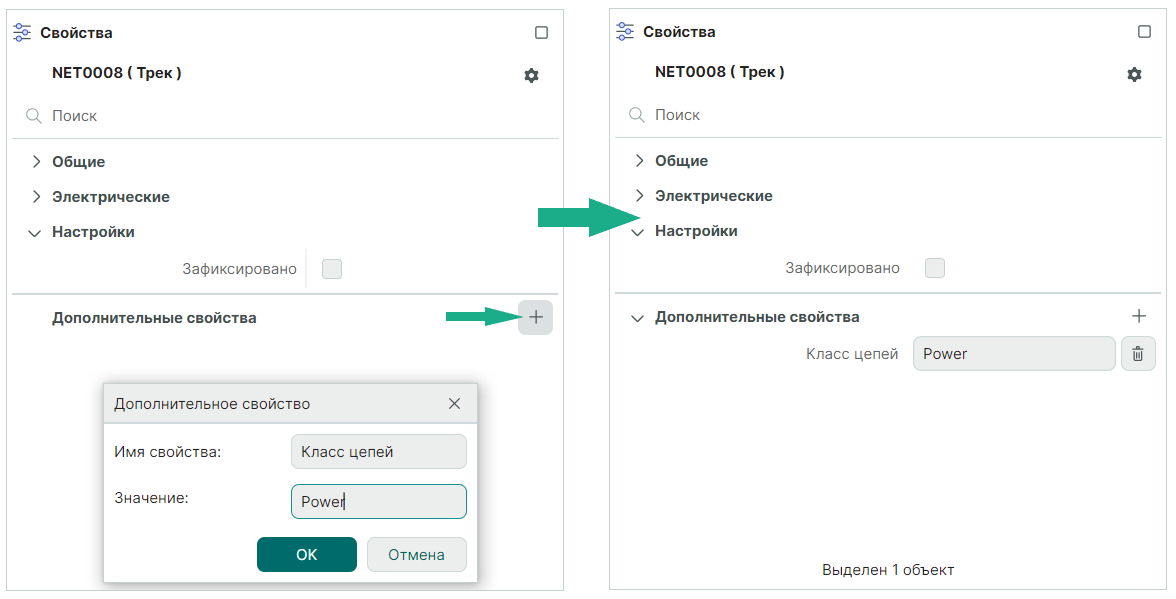

Рис. 4 Создание дополнительного свойства трека

Примечание! При одновременном выборе трека (сегмента) и диффпары (сегмента диффпары) в панели «Свойства» будут отображены только общие свойства двух объектов, а поля рассчитываемых свойств («Волновое сопротивление», «Емкость», «Индуктивность» и т.д.) останутся незаполненными.
