Общие сведения о моделировании

В модуле SimOne представлены различные виды анализа электронных схем.
Условно виды анализа электронных схем можно разделить на несколько типов:

• Анализ схемы по постоянному току. Сюда относятся расчёт рабочей точки схемы, построение статических характеристик схемы при изменении параметров компонентов, температуры, расчёт чувствительности по постоянному току.
• Анализ схемы в режиме малого сигнала. Этот анализ включает в себя расчёт переменных схемы на указанной частоте воздействия, построение частотных характеристик схемы, исследование устойчивости схемы.
• Анализ временных процессов схемы. Этот анализ включает в себя построение временных диаграмм работы схемы, переходных процессов и установившихся периодических режимов.
• Комплексный анализ схемы. Сюда относится Оптимизация схемы – автоматическая настройка требуемых характеристик схемы с помощью варьирования параметров моделей (номиналов резисторов, ёмкостей и т.п.), Анализ чувствительности характеристик схемы к изменению параметров моделей, Анализ предельных режимов работы схемы.

Все указанные виды анализа схемы, кроме комплексных анализов, могут проводиться многократно при варьировании тех или иных параметров моделей компонентов – параметрический анализ схемы, температуры – температурный анализ схемы, при учете разброса входных параметров – анализ Монте-Карло и наихудшего случая.
Полученные семейства характеристик могут быть оценены с помощью специальных интегральных оценок (Измерения), доступных как в процессе задания на моделирования, так и в блоке постпроцессной обработки.
Для проведения и управления моделированием SimOne используются специальные объекты – симуляции.
Симуляции включают в себя:

• задание на моделирование (границы временных, частотных диапазонов, переменные, которые выводятся на график и проч.);
• настройки, при которых проводится моделирование;
• численные данные, полученные в результате моделирования (графики, таблицы);
• данные постпроцессной обработки – измерения, проведённые по результатам моделирования.

Пользователь может создавать, удалять, переименовывать симуляции, запускать их или отображать их результаты, а также использовать симуляции для дальнейшей постпроцессной обработки.
Все симуляции для проекта отображаются в функциональной панели «Проекты» в иерархии выбранного проекта в папке «Расчеты и анализы», см. Рис. 1.

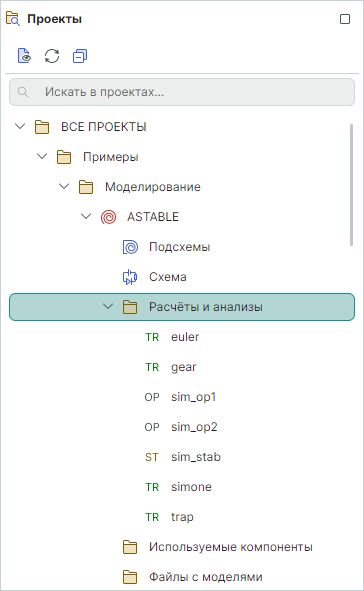

Рис. 1 Отображение симуляций в иерархии выбранного проекта

Из контекстного меню симуляции проекта доступны следующие действия, см. Рис. 2.

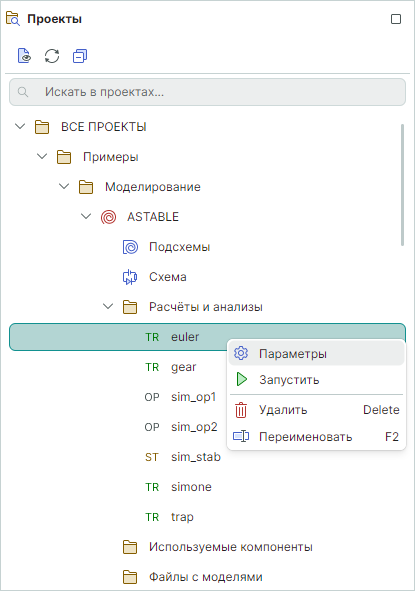

Рис. 2 Действия, доступные из контекстного меню для имеющейся симуляции

• «Параметры» – открывает окно для просмотра и изменения параметров данной симуляции;
• «Запустить» – открывает окно просмотра графиков результатов данной симуляции (если при предыдущем запуске указывалась опция «Сохранять насчитанные данные»);
• «Удалить» – удаление ранее созданной симуляции;
• «Переименовать» – переименование названия ранее созданной симуляции.
