Задержка

Значение задержки (T) для одиночного трека, сегмента или меандра трека определяется как произведение погонной задержки и длины трека: T=Tp*Ltl, где:

• Tp – значение погонной задержки с учетом ширины трека на плате, рассчитанное в калькуляторе импедансов;
• Ltl – фактическая длина трека (сегмента) на плате.

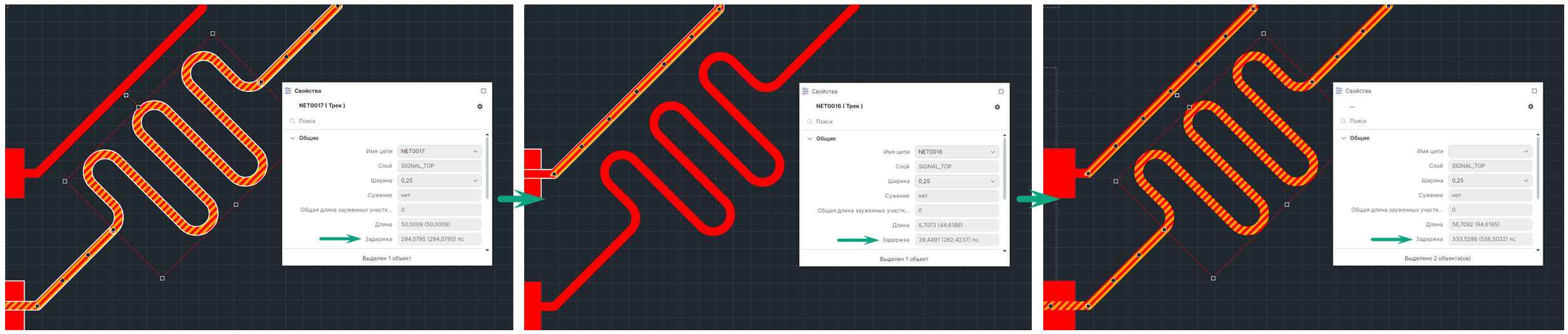

Значения задержки, отображаемые в панели «Свойства», представляют собой сумму задержек всех выбранных элементов: треков, сегментов и меандров треков одинаковой или разной ширины, принадлежащих одной или разным цепям, см. Рис. 1.

Рис. 1 Сумма задержек выбранных элементов

Суммарное значение задержки (значение в скобках) всей цепи включает в себя задержку КП, если оно задано.
Значение задержки КП может быть определено:

• в редакторе компонента: вкладка «Контакты» → столбец «Задержка (нс)», подробнее см. Общие сведения о контактах;
• в редакторе схемы: панель «Свойства» для выбранного вывода → поле «Задержка (нс)», подробнее см. Свойства вывода;
• в редакторе платы: панель «Свойства» для выбранной КП → поле «Задержка (нс)».
