Общие сведения о портах¶
В электрических схемах могут применяться специальные графические обозначения, с помощью которых обозначают наличие питания и заземления. Кроме того, при разрыве графической линии электрической связи (например, при переходе на другой лист) данный разрыв необходимо обозначить соответствующим графическим обозначением. При работе с иерархическими схемами также следует использовать специальные графические обозначения для мест «соединения» схем, то есть входы и выходы схемотехнических блоков.
Для решения всех этих задач в системе Delta Design реализован механизм портов – особых графических обозначений. С их помощью обозначаются подключения цепей питания и места заземления, разрывы графических линий электрической связи и входы/выходы в блоки (в иерархических схемах).
В комплект поставки включены УГО основных типов портов, при необходимости существующий перечень можно расширить.
Примечание! Системные порты, поставляемые в комплекте, нельзя удалить, но можно изменить.

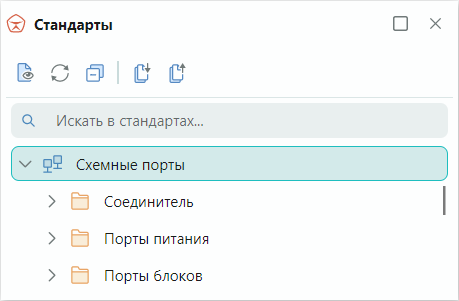

Доступ к портам осуществляется с помощью узла «Схемные порты» в дереве Стандартов. Порты, в зависимости от назначения, разделены на три группы, см. Рис. 1:
- Соединитель – порты, используемые для обозначения разрыва линий электрической связи;
- Порты питания – порты, используемые для обозначения мест заземления и подключения питания;
- Порты блоков – порты, обозначающие вход/выход в схемотехническом блоке (при работе с иерархическими схемами).
Для того чтобы открыть УГО порта, дважды кликните по узлу с названием порта или выберите команду «Открыть…» в контекстном меню. В окне редактора будет открыто УГО порта. Также из контекстного меню доступен переход к свойствам порта.
