Общие сведения о размерных линиях¶

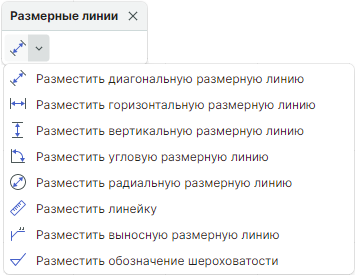

Графический редактор позволяет размещать размерные линии с автоматическим указанием расстояния между выбранными объектами. Инструменты размерных линий расположены на панели инструментов «Размерные линии», см. Рис. 1.
Примечание! Инструменты панели «Размерные линии» доступны в редакторе плат при работе со слоем DOCUMENTUM, после размещения возможно изменение слоя в панели «Свойства» на слои ASSEMBLY_TOP / ASSEMBLY_BOTTOM и SILK_TOP / SILK_ BOTTOM.
Подробнее описание инструментов панели «Размерные линии» приведено в Табл. 1.
Таблица 1 Инструменты панели «Размерные линии»
| Символ | Наименование инструмента | Описание |
|---|---|---|
 |
Разместить диагональную размерную линию | Инструмент активизирует размещение диагональной размерной линии |
 |
Разместить горизонтальную размерную линию | Инструмент активизирует размещение горизонтальной размерной линии |
 |
Разместить вертикальную размерную линию | Инструмент активизирует размещение вертикальной размерной линии |
 |
Разместить угловую размерную линию | Инструмент активизирует размещение угловой размерной линии |
 |
Разместить радиальную размерную линию | Инструмент активизирует размещение радиальной размерной линии |
 |
Разместить линейку | Инструмент активизирует размещение размерной линии – линейки |
 |
Разместить выносную размерную линию | Инструмент активизирует размещение выносной размерной линии |
 |
Разместить обозначение шероховатости | Инструмент активизирует размещение обозначения шероховатости |

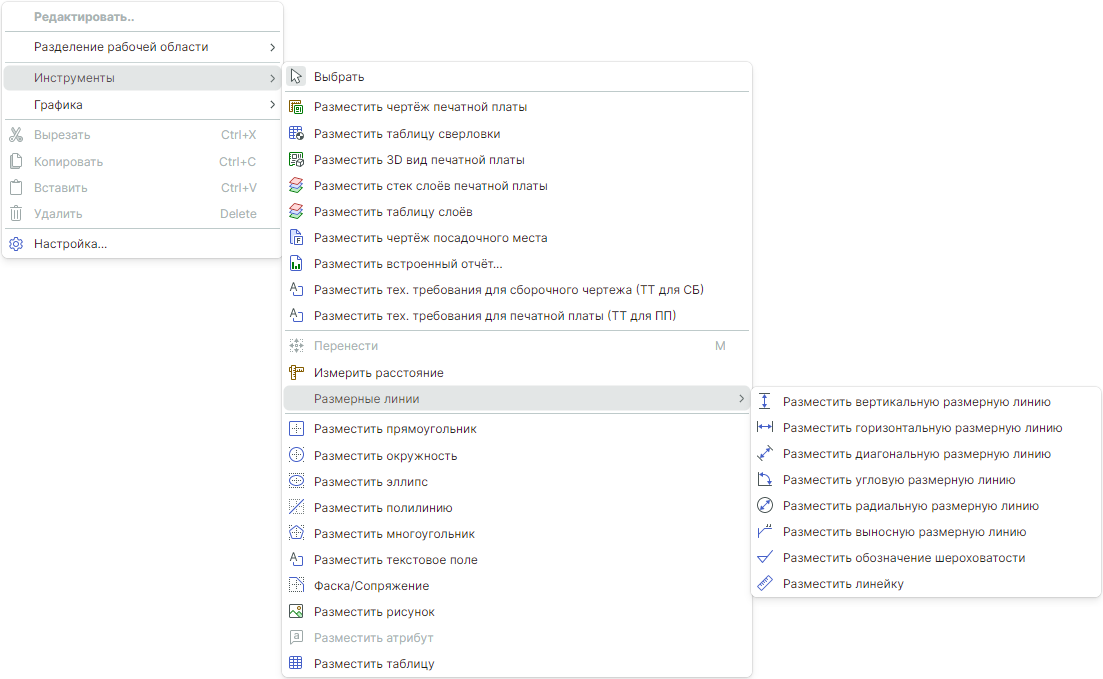

Вызов инструментов для размещения размерных линий доступен из контекстного меню редактора «Инструменты» → «Размерные линии», см. Рис. 2.

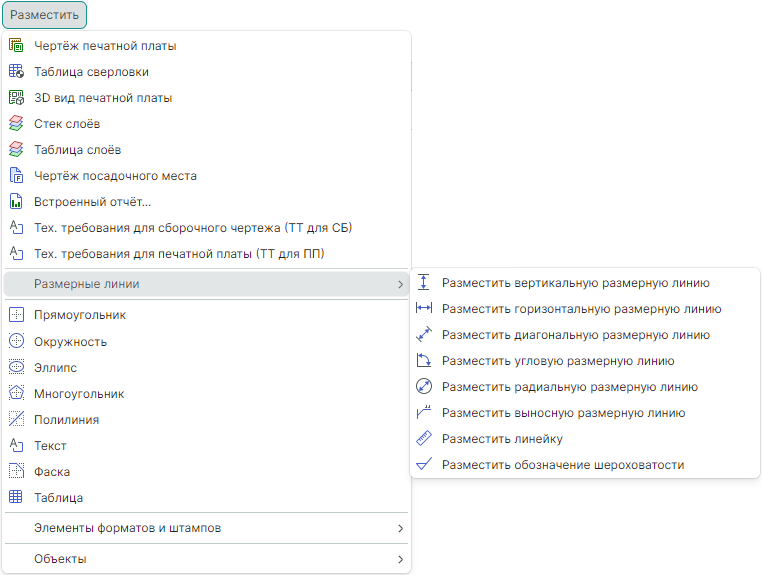

Также вызов инструментов для размещения размерных линий доступен в главном меню программы «Разместить» → «Размерные линии», см. Рис. 3.
