Создание горизонтальной размерной линии

Для размещения горизонтальной размерной линии:
1. Убедитесь, что слой, на котором доступно размещение размерных линий, активен.
2. На панели «Размерные линии» или в разделе «Размерные линии» контекстного меню выберите тип линии – горизонтальную размерную линию.

Примечание! Для более точного позиционирования линии рекомендуется включать привязку к сетке и объектную привязку.

  1. Выберите и зафиксируйте точку положения первой выносной линии.
  2. Переместите курсор, определяя положение второй выносной линии, см. Рис. 1. Установите длину и направление выносных линий, перемещая курсор. Возможный вид размерной линии будет отображаться на экране.

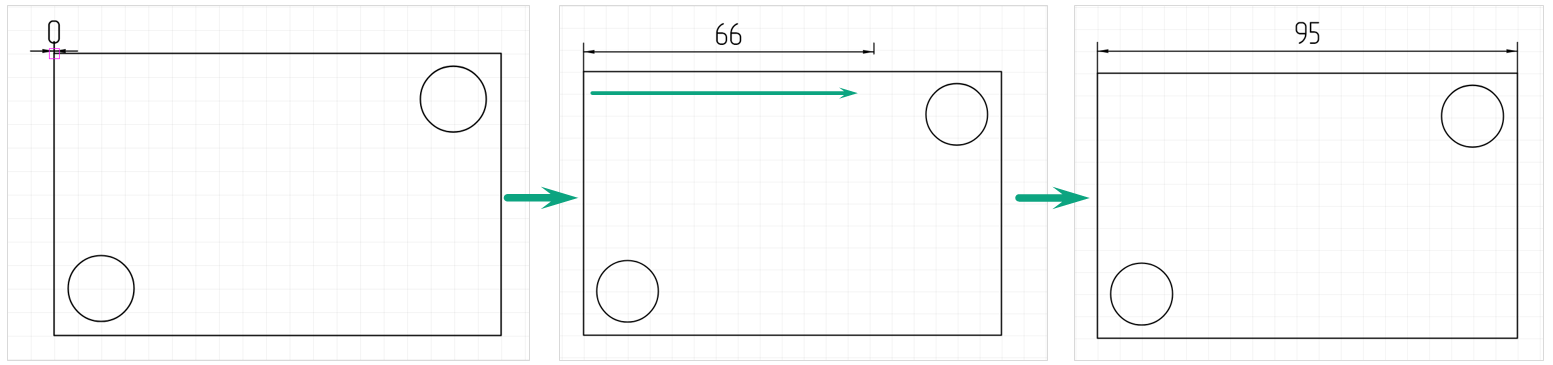

Рис. 1 Размещение горизонтальной размерной линии
Рис. 1 Размещение горизонтальной размерной линии
  1. Размещение линии можно отменить, для этого нажмите клавишу «Escape» или вызовите контекстное меню и выберите «Отменить», см. Рис. 2.

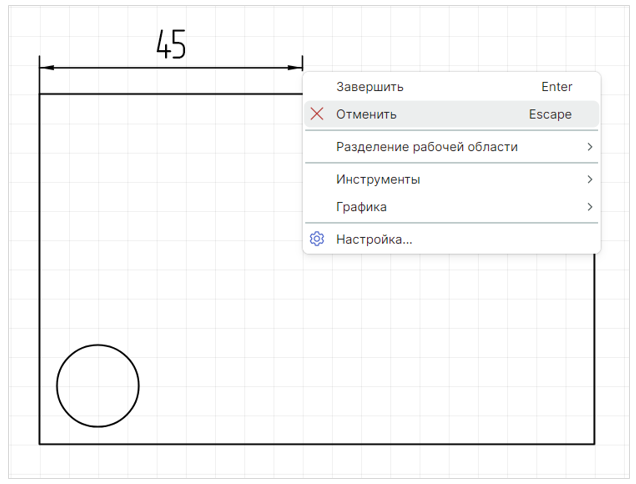

Рис. 2 Отмена размещения размерной линии
Рис. 2 Отмена размещения размерной линии
  1. Чтобы зафиксировать требуемое отображение размерной линии, нажмите левую кнопку мыши.
    Точки редактирования расположены на выносных линиях и по центру размерного текста, см. Рис. 3.

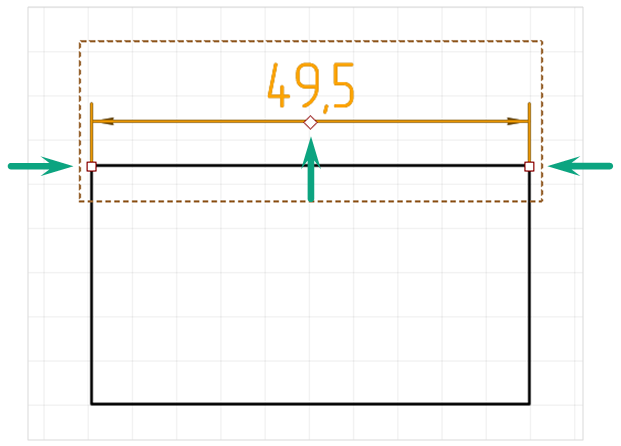

Рис. 3 Точки редактирования горизонтальной размерной линии
Рис. 3 Точки редактирования горизонтальной размерной линии

После размещения горизонтальной размерной линии инструмент остается активным.
Если для размещения размерного числа над размерной линией недостаточно места, оно может быть размещено на полке. Описание размещения текста на полке и изменение положения полки представлено в разделе Создание диагональной размерной линии.
