Общие сведения о размерных линиях

Графический редактор позволяет размещать размерные линии с автоматическим указанием расстояния между выбранными объектами. Инструменты размерных линий расположены на панели инструментов «Файлы производства», см. Рис. 1.

Рис. 1 Отображение инструментов на панели «Файлы производства»

Примечание! Для размещения размерных линий в графическом редакторе должен быть активен слой с типом «Документирующий».

Вызов инструментов размещения размерных линий доступен из главного меню программы «Разместить» → «Размерные линии», см. Рис. 2.

Рис. 2 Отображение инструментов в главном меню

Также вызов инструментов по размещению размерных линий доступен в контекстном меню редактора «Инструменты» → «Размерные линии», см. Рис. 3.

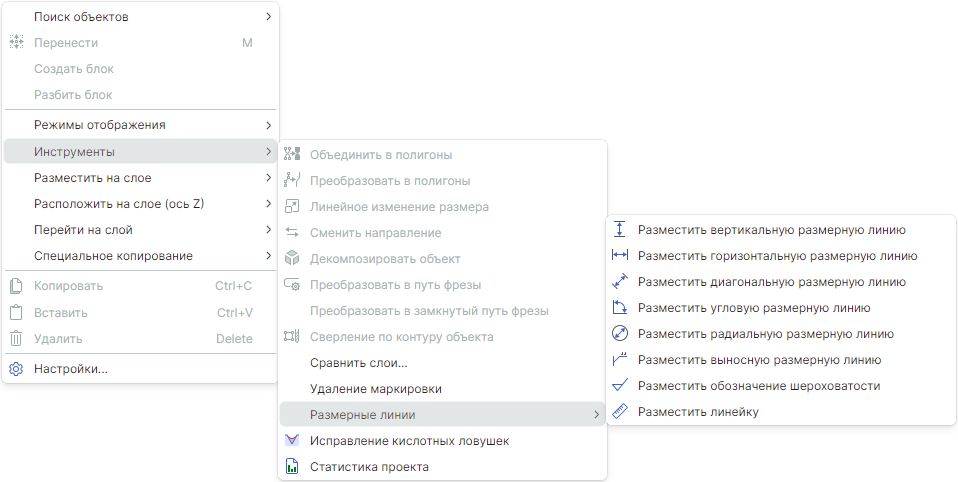

Рис. 3 Отображение инструментов в контекстном меню

Подробнее описание инструментов размещения размерных линий приведено в Табл. 1.
Таблица 1 Инструменты размещения размерных линий

Символ	Наименование инструмента	Описание
	Разместить диагональную размерную линию	Инструмент активизирует размещение диагональной размерной линии
	Разместить горизонтальную размерную линию	Инструмент активизирует размещение горизонтальной размерной линии
	Разместить вертикальную размерную линию	Инструмент активизирует размещение вертикальной размерной линии
	Разместить угловую размерную линию	Инструмент активизирует размещение угловой размерной линии
	Разместить радиальную размерную линию	Инструмент активизирует размещение радиальной размерной линии
	Разместить линейку	Инструмент активизирует размещение размерной линии – линейки
	Разместить выносную размерную линию	Инструмент активизирует размещение выносной размерной линии
	Разместить обозначение шероховатости	Инструмент активизирует размещение обозначения шероховатости
