Общие сведения о редакторе компонентов¶

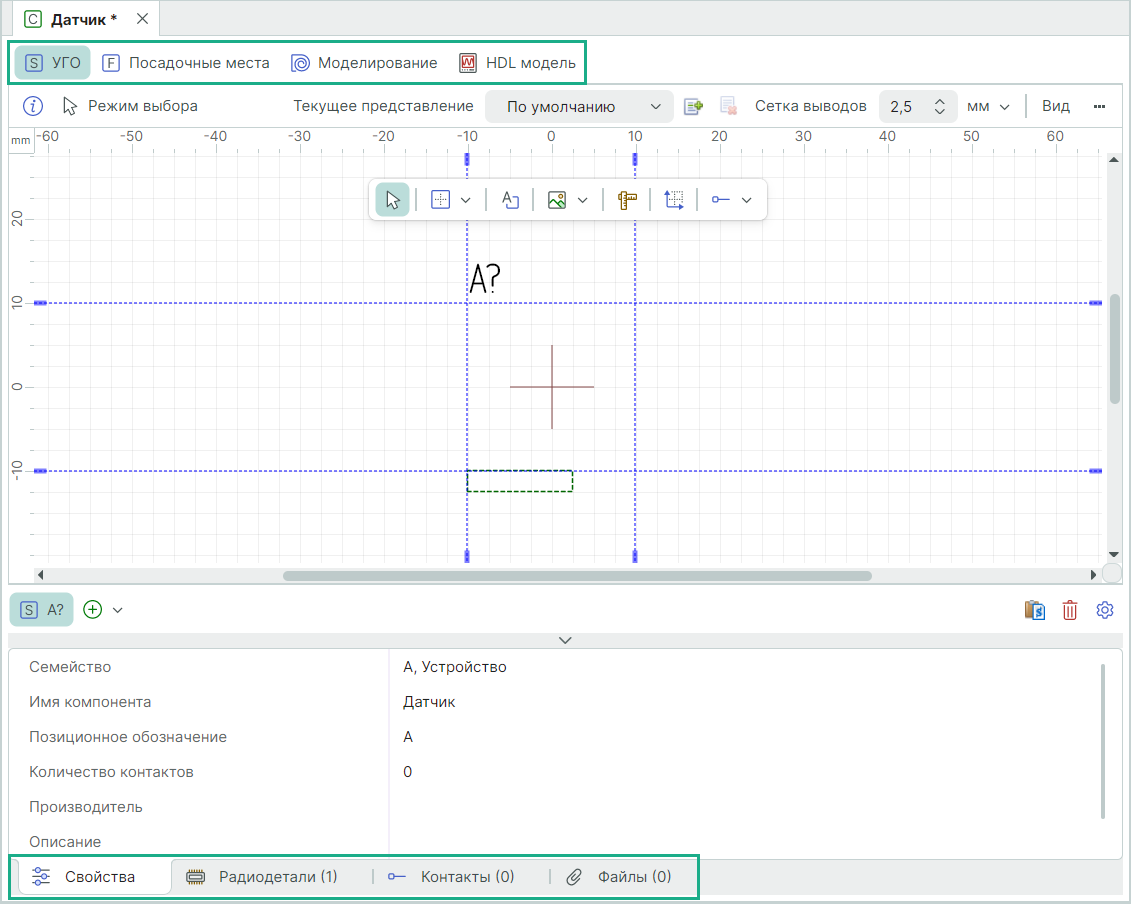

В редакторе компонентов расположены несколько вкладок, которые позволяют переключаться между различными типами данных, см. Рис. 1.
- УГО – вкладка для работы с условно-графическим обозначением компонента;
- Посадочные места – вкладка для работы с посадочными местами компонента;
- Сопоставление – вкладка для сопоставления контактов УГО и контактных площадок посадочных мест;
- Моделирование - вкладка для работы со SPICE-моделями компонента;
- Свойства – вкладка с общими свойствами компонента;
- Радиодетали – вкладка для работы с радиодеталями компонента;
- Контакты – вкладка для работы с контактами компонента;
- Файлы – вкладка для работы с дополнительными документами, включенными в состав компонента.
Примечание! Вкладка «Сопоставление» отображается, когда УГО компонента содержат хотя бы один вывод и посадочные места содержат хотя бы одну контактную площадку.
